Подробная информация о продукте:
|
| Продукт: | IPS TFT LCD 3,97" | Резолюция: | 480x800 точек |
|---|---|---|---|
| Управляющий модуль: | NT3202SH или эквивалентный | Очертание Дим.: | 57.14 х 96,85 х 1,95 мм |
| Сенсорный экран: | Без | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | Все углы обзора (IPS) | Интерфейс: | Интерфейс MIPI |
| Соединение: | Тип соединителя | Пин-номер: | 24 штифта |
| Поверхностная яркость: | 420 cd/m2 ((nits) | Тип заднего освещения: | Белое СИД |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3,97 ДОСТИГАЕМОСТЬ дисплея дюйма TFT LCD,Дисплей RoHS 480x800 TFT LCD |
||
4 дюйма TFT DSI MIPI 480x800 IPS Модуль ЖК-дисплея NT35512SH 2.8В
3.97" дюйм 480x800 TFT LCD Описание
SF-TC397B-8275A-N TFT LCD-модуль представляет собой 3,97 ′′ диагональный портретный режим 480x800 полноцветный дисплей.Модель SF-TC397B-8275A-N имеет размер модуля 57.14 x 96.85 x 1.95 мм и размер активной площади 51,84 x 86,4 мм. SF-TC397B-8275A-N модель широко используетсяd в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, оборудовании безопасности, требующем высококачественного и красочного изображения с TFT.
| Продукт: | IPS TFT LCD 3,97" | Решение: | 480х800 точек |
|---|---|---|---|
| Управляющий блок: | NT2202СТ или эквивалентный | Очертание: | 57.14 х 96,85 х 1,95 мм |
| Прикосновение к экрану | Без | Размер стекла крышки: | Настраиваемый |
| Направление просмотра: | Все углы обзора (IPS) | Интерфейс: | Интерфейс MIPI |
| Подключение: | Тип соединителя | Номер пин-кода: | 24 штифта |
| Светимость поверхности: | 420 Cd/m2 ((нитов) | Тип заднего освещения: | Белый светодиод |
| Продолжительность жизни светодиода: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
Определение фиксатора
Pin1, MIPI_TCN, DSI-CLK - сигналы часов.
Пин 2, MIPI_TCP, MIPI_TCP.
Пин-3, ГНД, на земле.
Pin4, MIPI_TDN0, DSI-D0- сигналы данных.
Пин5, MIPI_TDP0, сигналы данных DSI-D0+
Пин-6, ГНД, на земле.
Пин 7, MIPI_TDP1, сигналы данных DSI-D1+.
Пин 8, MIPI_TDN1, сигналы данных DSI-D1.
Пин-9, ГНД, на земле.
Пин-10, NC
Пин-11, NC
Пин-12, ГНД, на земле.
Пин-13, NC
Пин-14, NC
Пин-15, ГНД, на земле.
Pin16, VDD18_PMU, питание 1,8V-2,8V
Пин-17, NC
Пин-18, LRSTB,Ввод LCM сброса
Пин-19, NC
Пин-20, ЛПТЭ,Выходный эффект разрыва
Pin21, VDD28_PMU, питание 2,8 В.
Пин-22, ГНД, ЗЕМА.
Pin23, VLED_P, светодиодный анод.
Pin24, VLED_N, светодиодный катод
4 дюйма 480x800 TFT LCD рисунок

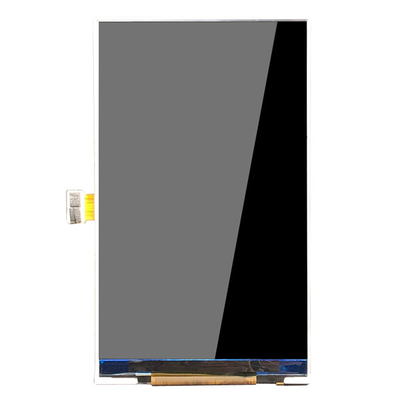

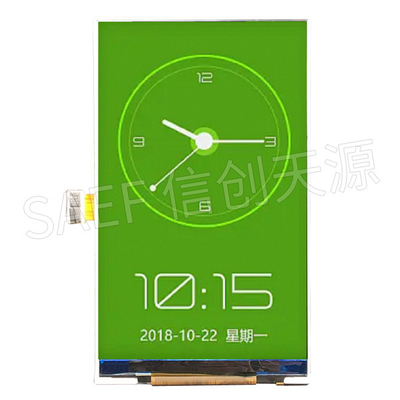

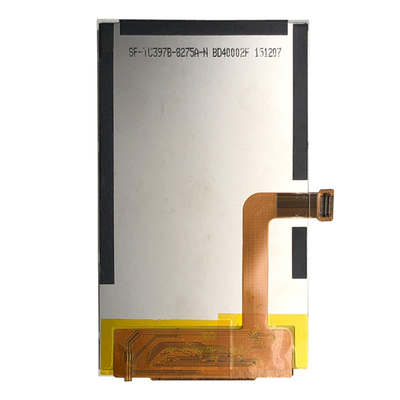

4 дюймовое 480x800 TFT LCD изображение реального продукта
