Подробная информация о продукте:
|
| Продукт: | TFT LCD дисплей 3,5 дюйма | Резолюция: | точки 320x480 |
|---|---|---|---|
| Управляющий модуль: | ILI9488 или эквивалентный | Сенсорный экран: | с резистивным сенсорным опциональным |
| Размер защитного прозрачного стекла: | Настраиваемый | Направление просмотра: | Двенадцать. |
| Очертание Дим.: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) мм | Активная зона: | 480,96 x 73,44 мм |
| Интерфейс: | MCU 16 бит (настраивается) | Соединение: | Сварка (можно настроить) |
| Пин-номер: | 44 штифта (можно настроить) | Поверхностная яркость: | 200 cd/m2 ((nits) |
| Напряжение питания: | 3,2 v | Тип заднего освещения: | Белое СИД |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей 16Bits TFT LCD,Дисплей портрета TFT LCD,СИД освещает TFT контржурным светом 320x480 |
||
TFT LCD дисплей 3,5 дюйма 320x480 портрет TN Тип ILI9488 MCU 16 бит 3.2V белый светодиодный подсвет
3.5" TFT 320x480, TFT LCD 3,5 дюйма Описание
SF-TC350H-9934A-N TFT LCD-модуль имеет диагональ 3,5 ′′ HVGA портретный режим 320x480 полноцветный дисплей, SF-TC350H-9934A-N имеют другую версию, которая имеет резистивный сенсорный экран,Номер модели SF-TC350H-9934A-TЭтот модуль поддерживает 16-битный интерфейс MCU. Модель SF-TC350H-9934A-N имеет размер модуля 55,26 ((W) x 84.69 ((L) х 2.1 (T) мм и площадь активной площади 48,96 x 73,44 мм.
SF-TC350H-9496G-T интегрирован с контроллером ILI9488 на модуле, а его логическое напряжение питания колеблется от 2,6 В до 3,4 В. Типичное значение составляет 3,2 В.
Если вы хотите использовать его в режиме портрета или регулировать яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.яркость поверхности может быть достигнута до 1000 cd/m2 (нит). Модель широко используетсяd в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, оборудовании безопасности, требующем высококачественного и красочного изображения с TFT.
| Продукт: | TFT LCD дисплей 3,5 дюйма | Решение: | 320х480 точек |
|---|---|---|---|
| Управляющий блок: | ILI9488 или эквивалентный | Прикосновение к экрану | С резистивным касанием |
| Размер стекла крышки: | Настраиваемый | Направление просмотра: | Двенадцать. |
| Очертание: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) мм | Активная зона: | 480,96 х 73,44 мм |
| Интерфейс: | MCU 16 бит (настраиваемая) | Подключение: |
Сварка (можно настроить) |
| Номер пин-кода: | 44 штифта (можно настроить) | Светимость поверхности: | 200 Cd/m2 ((нитов) |
| Напряжение питания: | 3.2 В | Тип заднего освещения: | Белый светодиод |
| Продолжительность жизни светодиода: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
Определение фиксатора
Пин-1, светодиод А, светодиодный анод.
Пин-2, LED6K, светодиодный катод.
Пин-3, LED5K, светодиодный катод.
Пин-4, LED4K, светодиодный катод.
Пин 5, LED3K, светодиодный катод.
Пин-6, LED2K, светодиодный катод.
Пин 7, LED1K, светодиодный катод.
Пин-8, ГНД, на земле.
Пин 9, LED7K ((NC), открыть.
Пин-10, VCI, питание 2.8В напряжение.
Пин11, IOVCC, питание 2.8V/1.8V напряжение.
Pin12, /CS, входный пин для сигнала выбора чипа.
Пин-13, / WR, запишите входный пин для сигналов.
Пин-14, RS, регистрируйте сигнал выбора.
Пин-15, РД, считай входный кнопку сигнала.
Пин-16, /RESET, сигнал входа LCM Reset.
Пин-17, NC, открыто.
Пин-18, NC, открыть.
Pin19~Pin34, D15-D0, Отображение данных I/O
Пин-35, IM0/NC, открыть.
Пин-36, IM1/NC, открыть.
Pin37, FMARK, Tearing effect output pin to synchronizes MCU to frame writing, активированная командой S/W.
Пин-38, LED8K ((NC), откройте.
Пин-39, ГНД, наземный
Пин-40, XL ((NC), открыть.
Пин-41, YD(NC), открыть.
Пин-42, XR(NC), открыть.
Пин43, ЮЮ ((NC), открыть.
Пин-44, ГНД, наземный
3.5" TFT 320x480, TFT LCD 3,5 дюйма Рисунок

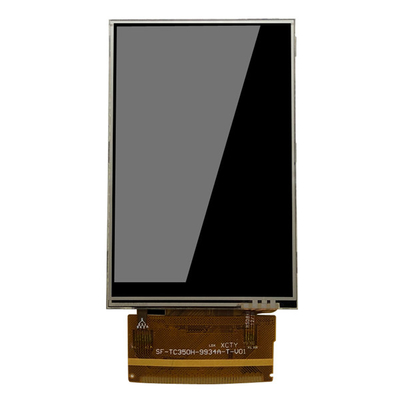

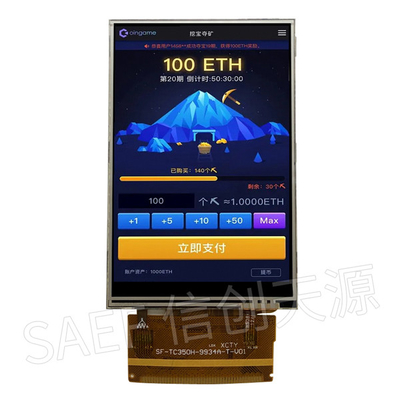

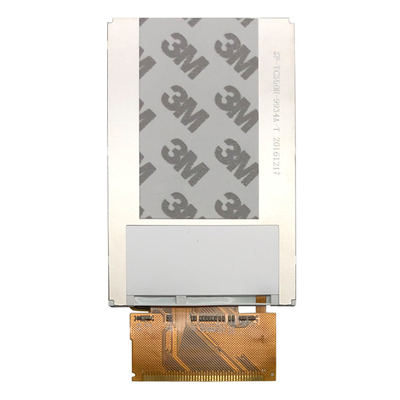

3.5" TFT 320x480, TFT LCD 3,5 дюйма Изображение продукта
Производственные мощности и сертификаты
Ключевое слово поиска: tft 3,5", 3,5" tft lcd, 3,5" tft lcd, 3,5" tft lcd, tft lcd 3.5, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,5 дюймовый tft lcd дисплей, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран, 3,5 дюймовый tft экран,3,5-дюймовый LCD экран, HVGA TFT, 3,5 дюйма HVGA, 3,5 дюйма 320x480, ILI9488 TFT.
