Подробная информация о продукте:
|
| Продукт: | 3,7" дюйм IPS TFT LCD | Разрешение: | точки 480x800 |
|---|---|---|---|
| Интерфейс: | RGB | Экран касания: | ориентированный на заказчика |
| Осматривая направление: | Все углы наблюдения (IPS) | Водитель Ic: | HX8369 |
| Секретный номер: | 40 штырей | Размер модуля: | 53,48 x 91,72 x 1,6 mm |
| Активная область: | 48,24 x 80,4 mm | Соединение: | Тип соединителя (смогите быть подгоняно) |
| Поверхностная яркость: | 200 cd/m2 (nits) | Работая Temp.: | -20℃ к +70℃ |
| Продолжительность жизни приведенная: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | Дисплей HX8369 WVGA TFT LCD,3,7 дисплей 480x800 дюйма TFT LCD |
||
3,7" дисплей IPS портрета TFT LCD дюйма WVGA 480x800 весь интерфейс углов наблюдения HX8369 RGB
Портрет 3,7" модуль TFT LCD, 3,7" описание 480x800 TFT
Техник SF-TC370S-9793A-N Saef раскосный размер 3,7" модуль дюйма TFT LCD с пикселами разрешения 480x800. Этот модуль построен внутри с HX8369 IC; он включает регулятор и функции IC водителя, поддерживают интерфейс RGB, и ряд подачи напряжения (Vdd) от 2.6V к 3.3V, типичному 2.8V.
Модуль SF-TC370S-9793A-N TFT LCD режим портрета с яркостью 200 nits (типичное значение). Модуль также доступен для сопротивляющегося экрана касания и запроектированного емкостного экрана касания опционных. SF-TC370S-9793A-N может работать на температурах от -20℃ к +70℃; своя температурная амплитуда хранения от -30℃ к +80℃. Это 3,7" модуль дюйма TFT LCD широко использовано в машине кофе, микроволновой печи, блоке развертки, домашней автоматизации, системе управления доступом, контрольном оборудовании, анализаторах, системе безопасности, оросительной системе сада, etc.
| Продукт: | 3,7" дюйм IPS TFT LCD | Разрешение: | точки 480x800 |
|---|---|---|---|
| Интерфейс: | RGB | Экран касания: | Ориентированный на заказчика |
| Осматривая направление: | Все углы наблюдения (IPS) | Водитель IC: | HX8369 |
| Секретный номер: | 40 штырей | Размер модуля: | 53,48 x 91,72 x 1,6 mm |
| Активная область: | 48,24 x 80,4 mm | Соединение: |
Тип соединителя (Смогите быть подгоняно) |
| Поверхностная яркость: | 200 Cd/m2 (nits) | Работая Temp.: | -20℃ к +70℃ |
| Продолжительность жизни СИД: | 40 000 часов | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
Определение Pin
Pin1, GND, Земля.
Pin2, AVDD (2.8V), Напряжение тока электропитания 2.8V.
Pin3, VDDIO (1.8V), Напряжение тока электропитания 1.8V.
Pin4~Pin9, R5-R0, I/O. данным по дисплея.
Pin10~Pin15, G5-G0, I/O. данным по дисплея.
Pin16~Pin21, B5-B0, I/O. данным по дисплея.
Pin22, LCDC_RST, Входной сигнал переустановленный LCM.
Pin23, LCDC_VSYNC, Вертикальная синхронизация. Сигнал в RGB I/F
Pin24, LCDC_HSYNC, Строчная синхронизация. Сигнал в RGB I/F.
Pin25, SPI_SDO, Серийный выходной сигнал в SPI I/F.
Pin26, SPI_SDI, Серийный входной сигнал в SPI I/F.
Pin27, SPI_SCLK, сигнал одновременных часов в SPI I/F.
Pin28, SPI_CS, Штырь входного сигнала обломока отборный («низкий уровень» позволяет) в SPI I/F.
Pin29, LCDC_PCLK, Сигнал часов пиксела в RGB I/F.
Pin30, LCDC_DEN, Данные разрешающий сигнал в режиме 1. RGB I/F.
Pin31, LEDK8, катод СИД
Pin32, LEDK7, катод СИД
Pin33, LEDK6, катод СИД
Pin34, LEDK5, катод СИД
Pin35, LEDK4, катод СИД
Pin36, LEDK3, катод СИД
Pin37, LEDK2, катод СИД
Pin38, LEDK1, катод СИД
Pin39, LEDA, Анод СИД
Pin40, GND, Земля
Портрет 3,7" модуль TFT LCD, 3,7" чертеж 480x800 TFT

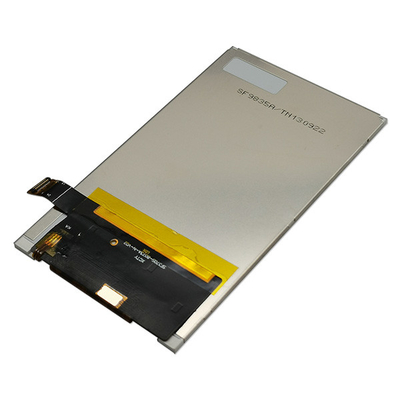

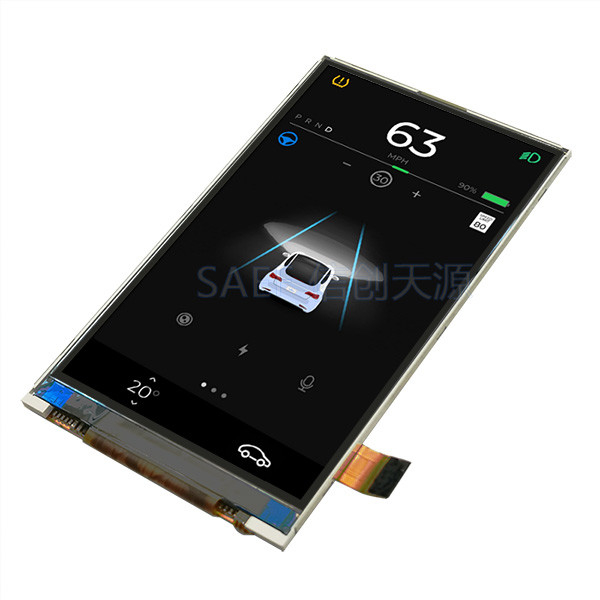

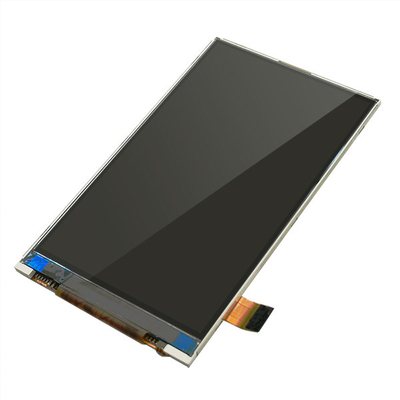

Портрет 3,7" модуль TFT LCD, 3,7" изображение продукта 480x800 TFT реальное
