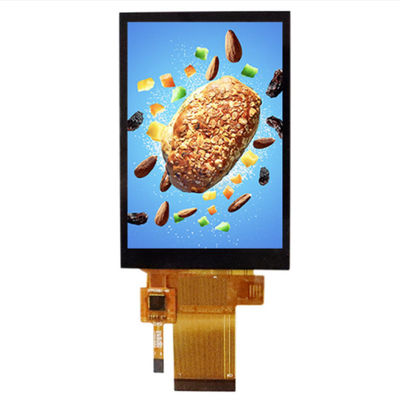

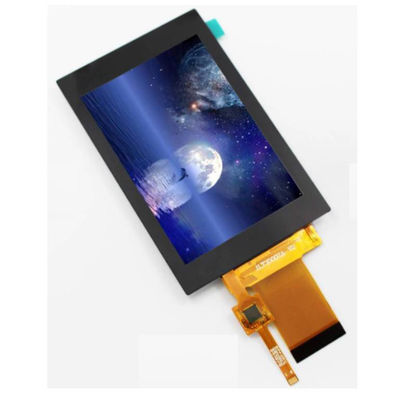

3,5-дюймовый TFT LCD с PCAP сенсорным экраном | 320x480, интерфейс MCU/SPI, драйвер ILI9488

SFTO350PY-7118ACT: Многофункциональный 3,5-дюймовый TFT LCD модуль со встроенным PCAP-сенсором для интерактивных встраиваемых систем

Компания Saef Technology Limited представляет SFTO350PY-7118ACT, универсальный и отзывчивый 3,5-дюймовый TFT LCD модуль, сочетающий в себе четкий дисплей HVGA (320x480) с надежным проекционно-емкостным (PCAP) сенсорным экраном. Управляемый контроллером дисплея ILI9488 и сенсорным контроллером FT6336U, этот модуль предлагает непревзойденную гибкость интерфейса с поддержкой как параллельного интерфейса MCU (серия 8080), так и SPI. Разработанный для надежной работы в промышленном температурном диапазоне (-20°C to +70°C) и обеспечивающий яркость 300 нит, он является идеальным интегрированным решением для инженеров в США и Европе, разрабатывающих HMIs следующего поколения, портативные медицинские устройства, интеллектуальные розничные терминалы и панели управления IoT, где решающее значение имеет интуитивное сенсорное взаимодействие.

Разработан для решения конкретных проблем проектирования в интерактивных приложениях:

• Гибкость двойного интерфейса для оптимальной совместимости с хостом: Отличительной особенностью этого модуля является его настраиваемый интерфейс хоста. Инженеры могут выбрать оптимальное подключение для своей системы: высокоскоростной 16-битный параллельный интерфейс MCU для сложных графических пользовательских интерфейсов (GUI), управляемых процессорами приложений, или интерфейс SPI, экономящий контакты, для более простых микроконтроллеров (MCU), где GPIO ограничены. Это устраняет необходимость во внешних преобразователях уровней или мостовых микросхемах, упрощая спецификацию и разводку печатной платы.

• Превосходное сенсорное взаимодействие с надежной технологией PCAP: Встроенный сенсорный экран PCAP (FT6336U) поддерживает мультитач-жесты, обеспечивает превосходную четкость благодаря прямому склеиванию стекла и представляет собой современный, прочный пользовательский интерфейс, устойчивый к загрязнениям поверхности. Отдельный сенсорный FPC со специальным интерфейсом I²C (CTP_SDA/SCL) и выводом прерывания упрощает интеграцию программного обеспечения и обеспечивает низкое энергопотребление сенсорного датчика.

• Превосходные оптические характеристики для читаемости: Сбалансированная яркость 300 нит и коэффициент контрастности 500:1 обеспечивают четкую видимость в большинстве помещений и контролируемых условиях освещения. Направление обзора 12 часов оптимизировано для наиболее распространенной вертикальной ориентации монтажа в портативных и панельных устройствах.

• Надежная конструкция для требовательных вариантов использования: Модуль рассчитан на длительный срок службы, пройдя полный комплекс испытаний на надежность в условиях окружающей среды (термоциклирование, вибрация, ESD). Система светодиодной подсветки рассчитана на типичный срок службы 40 000 часов, обеспечивая долгосрочную производительность в коммерческих и промышленных приложениях.

• Оптимизированная архитектура питания: Отдельные контакты питания для цифровой логики (IOVCC: 1,8 В) и аналогового дисплея (VCC: 2,8 В) обеспечивают точную последовательность включения питания и управление, способствуя общей оптимизации энергопотребления и стабильности системы.

Идеально подходит для создания привлекательных пользовательских интерфейсов в:

• Промышленные человеко-машинные интерфейсы (HMI): Для панелей управления, интерфейсов заводского оборудования и испытательных станций, требующих отзывчивого сенсорного экрана, совместимого с перчатками (с режимом толстых перчаток), и четкой обратной связи дисплея.

• Портативные медицинские и диагностические устройства: Подходит для портативных мониторов, терминалов ввода данных пациентов и портативных сканеров, где необходима гладкая, очищаемая стеклянная поверхность и надежное касание.

• Умный дом и автоматизация зданий: Идеально подходит для расширенного управления термостатом, панелей систем безопасности и интерфейсов приборов, требующих интуитивно понятного и современного пользовательского опыта.

• Розничная торговля и гостиничный бизнес: Для систем точек продаж (POS), киосков самообслуживания и терминалов заказов, где важны скорость и взаимодействие с пользователем.

Saef Technology: Ваш партнер для индивидуальных интерактивных решений

1. Помимо стандартных конфигураций: Хотя эта модель поставляется со встроенным PCAP, мы понимаем, что проекты имеют уникальные потребности. Требуется другая сенсорная технология (Resistive/RTP), версия без сенсора, пользовательская длина FPC или определенный разъем? Мы предлагаем комплексные услуги по настройке с низкими MOQ, чтобы адаптировать эту проверенную 3,5-дюймовую платформу к вашим точным механическим, электрическим и функциональным требованиям.

2. Расширение возможностей вашего процесса разработки: Мы предоставляем полную поддержку при проектировании: подробные таблицы назначения контактов, диаграммы синхронизации интерфейса, рекомендации по последовательности включения питания и код инициализации для контроллера дисплея и сенсора. Это снижает риск интеграции и ускоряет выход на рынок.

3. Качество и соответствие для глобального развертывания: Модуль, изготовленный в соответствии с сертифицированной системой управления качеством ISO9001:2015, разработан в соответствии с экологическими директивами EU RoHS и REACH. Это обеспечивает соответствие для продуктов, предназначенных для европейского и североамериканского рынков, упрощая процесс сертификации.

Техническая гарантия и следующие шаги для инженеров

• Основано на фундаменте надежности: Каждый модуль проходит инспекцию AQL в соответствии с MIL-STD-105E, обеспечивая стабильное качество и производительность для серийного производства.

• Разработано для уверенной интеграции: Мы предоставляем точные механические чертежи (2D/3D) и электрические спецификации, необходимые для бесшовной интеграции в конструкцию вашего продукта.

• Запросите техническую оценку: Мы приглашаем инженеров встраиваемых систем, менеджеров по продуктам и специалистов по закупкам оценить SFTO350PY-7118ACT. Свяжитесь с нашей командой технических продаж, чтобы запросить образцы, обсудить потребности вашего конкретного приложения или изучить варианты настройки для вашего предстоящего проекта. Сотрудничайте с Saef, чтобы использовать решение для дисплея, которое сочетает в себе передовые функции, проверенную надежность и гибкость, чтобы идеально соответствовать вашему видению.

​

Механические размеры

Определение интерфейса контактов

Характеристики постоянного тока

В

Час
