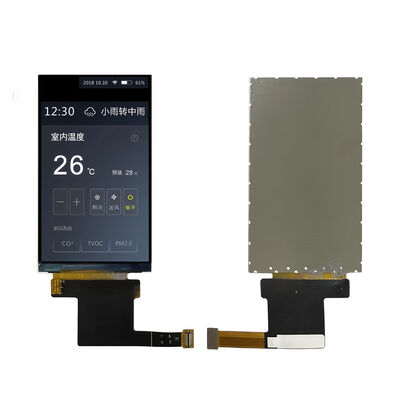

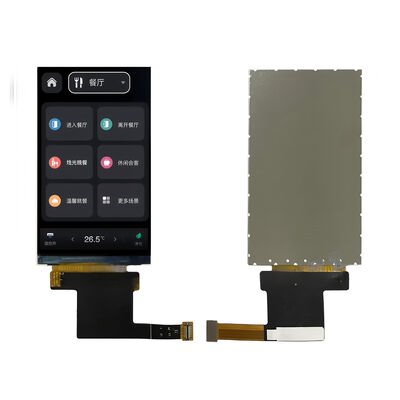

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль

Большие изображения : 3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль

Подробная информация о продукте:

Место происхождения:	Шэньчжэнь/Китай
Фирменное наименование:	SAEF
Сертификация:	ISO9001 / ISO14000
Номер модели:	SFTO310HZ-7423A-CT

Оплата и доставка Условия:

Количество мин заказа:	3 единицы (Обсуждается для заказов образцов)
Цена:	USD5.0 - 6.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Упаковывая детали:	Стандартный пакет экспортированием
Время доставки:	3 рабочих дня для образцов, 5-6 недель для MP
Условия оплаты:	LC, Т/Т, ПайПал
Поставка способности:	ПК 3000K в месяц

контакт

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль

описание

продукт:	3,1-дюймовый ЖК-дисплей IPS TFT	разрешение:	480 × 800 пикселей (302 PPI)
Направление просмотра:	Все направления, 80° по горизонтали и вертикали	Сенсорная технология:	PCAT, поддержка мультитач
Интерфейс:	MIPI DSI (2 линии передачи данных), I²C для Touch	Драйвер IC:	ST7701 + сенсорный контроллер CST3530
Яркость:	450 кд/м² типично	Коэффициент контрастности:	1000:1
Эксплуатационная температура.:	-20 до +70 ℃	Согласие:	RoHS, REACH, без галогена
Выделить:	3.1-дюймовый IPS TFT LCD , TFT LCD с емкостной сенсорной панелью , Модуль LCD-дисплея 480×800 TFT

Разработано для требовательных приложений: точность, производительность и надежность

Компания Saef Technology Limited представляет SFTO310HZ-7423A-CT, высокопроизводительный 3,1-дюймовый TFT LCD модуль, разработанный для профессионалов, которым требуется исключительная оптическая четкость, надежность и простота интеграции. Этот IPS дисплей обеспечивает разрешение 480×800 с плотностью пикселей 302 PPI, обеспечивая четкое, яркое изображение, идеально подходящее для портативных устройств, промышленных HMI, медицинских приборов и портативного испытательного оборудования.

Основные технические характеристики для инженеров-конструкторов:

Превосходные оптические характеристики: Благодаря яркости 450 кд/м² и коэффициенту контрастности 1000:1 этот модуль обеспечивает читаемость как в тусклом, так и в ярко освещенном окружении. Технология IPS гарантирует стабильность цвета и четкость при широких углах обзора (80°+).
Надежная сенсорная интеграция: Оснащен проекционно-емкостной сенсорной панелью с поддержкой мультитач и интерфейсом I²C, что обеспечивает плавное и отзывчивое взаимодействие. Защитное стекло химически упрочнено с твердостью ≥6H для устойчивости к царапинам.
Промышленная надежность: Диапазон рабочих температур от -20°C до +70°C и хранение до -30°C до +80°C делают его пригодным для работы в суровых условиях. Модуль соответствует стандартам RoHS, REACH и не содержит галогенов.
Гибкий интерфейс и питание: Интерфейс MIPI DSI снижает электромагнитные помехи и упрощает компоновку платы. Широкий диапазон напряжения питания (VDD: 2,4 В–3,3 В, IOVDD: 1,65 В–3,3 В) поддерживает различные архитектуры систем.

Почему стоит выбрать Saef для вашего дисплейного решения?

Мы понимаем, что каждый проект имеет уникальные требования. Вот почему мы предлагаем бесплатную полуиндивидуальную настройку интеграции сенсорной панели, дизайна FPC, оптического склеивания и механических адаптаций. Если вам требуется другой сенсорный контроллер, измененный контур или конкретные оптические улучшения, наша команда инженеров сотрудничает с вами, чтобы предоставить дисплей, который соответствует вашим точным спецификациям.

Идеально подходит для:

Портативных терминалов и портативных сканеров
Панелей управления промышленными устройствами и устройств IoT
Медицинского контрольного оборудования
Автомобильных дисплеев и информационно-развлекательных систем
Приборов для испытаний и измерений

Призыв к действию для ценных запросов:
Нужно индивидуальное дисплейное решение? Наша команда инженеров готова поддержать ваш дизайн. Запросите индивидуальное предложение или оценочный образец уже сегодня.

Общая спецификация

Особенности	Детали	Единица измерения
Размер дисплея (по диагонали)	3.1	дюйм
Тип ЖК	α-Si TFT	-
Режим отображения	IPS / Прозрачный / Нормально черный	-
Разрешение	480RGB x 800	-
Активная область	40.32(В)×67.2(В)	мм
Контур модуля	43.48(В) x 74.72(В) x 1.72(Т)	мм
Цвета дисплея	16.7M	-
Интерфейс	MIPI	-
Драйвер IC	ST7701	-
Область обзора TP	40.72(В)×67.6(В)	мм
Контур TP (сборка)	50.04(В) x 88.74(В) x 1.01(Т)	мм
Яркость на поверхности	450	кд/м²
Направление обзора	Все	Лучшее изображение
Коэффициент контрастности	1000:1
Цветовая гамма	71.5%
PPI	302	-
Оконный эффект	Нормальный	-
Эффект поверхности защитного стекла	без AF/AG	-
Рабочая температура	-20～70	ºC
Температура хранения	-30～80	ºC
Вес	TBD	г

Спецификация CTP

Категория	Параметр	Спецификация
Общие	Структура	Защитное стекло + ITO сенсорная пленка (G+F+F)
	Габаритные размеры	50.04(В) x 88.74(В) x 1.01 (Т) мм
	Упрочнение защитного стекла	Химически упрочненное
	Твердость поверхности защитного стекла	≥6H (твердость карандаша)
	Коэффициент пропускания света	≥85%
	Рабочая температура	-20℃ ~ +70℃, ≤90% RH
	Температура хранения	-30℃ ~ +80℃, ≤90% RH
Электрические	Интерфейс	I2C
	Сенсорный IC	CST328
	Напряжение питания (VDD)	2.8V ~ 3.3V
	Сопротивление хоста (SDA/SCL)	Настраивается на главной плате
	Точка касания	Мультитач
Окружающая среда	Условия эксплуатации	Настраиваемые
Поверхность Свойства	Поверхностные чернила	Черный
	Обработка поверхности	Прозрачный тип,
	Ламинирование ЖК-TP	Склеивание OCA
Соответствие	Стандарты материалов	Соответствует RoHS, REACH и не содержит галогенов

Механические габаритные размеры

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль 0

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль 1

Определение контактов интерфейса

НЕТ	СИМВОЛ	ФУНКЦИЯ
1	GND	Заземление питания
2	CLKP	CLKP
3	CLKN	CLKN
4	GND	Заземление питания
5	D0P	Дифференциальная пара данных MIPI DSI. (Положительная полярность линии данных 0)
6	D0N	Дифференциальная пара данных MIPI DSI. (Отрицательная полярность линии данных 0)
7	GND	Заземление питания
8	D1P	Дифференциальная пара данных MIPI DSI. (Положительная полярность линии данных 1)
9	D1N	Дифференциальная пара данных MIPI DSI. (Отрицательная полярность линии данных 1)
10	GND	Заземление питания
11	NC	ОТКРЫТО
12	NC	ОТКРЫТО
13	GND	Заземление питания
14	NC	ОТКРЫТО
15	NC	ОТКРЫТО
16	LEDA	Анод светодиода
17	LEDK	Катод светодиода
18	VCC	Питание для аналоговых устройств, VDD=2.4V~3.3V.
19	IOVCC	Питание для системы ввода/вывода. VDDIO=1.65V~3.3V
20	NC	ОТКРЫТО
21	NC	ОТКРЫТО
22	GND	Заземление питания
23	GND	Заземление питания
24	CTP INT	Выход прерывания сенсорной панели. Если не используется, откройте его.
25	CTP RST	Сброс сенсорной панели. Если не используется, откройте его.
26	CTP SDA	Данные I2C сенсорной панели. Если не используется, откройте его.
27	CTP SCL	Тактовый сигнал I2C сенсорной панели. Если не используется, откройте его.
28	LCM RST	Этот сигнал низкого уровня сбросит устройство и должен быть применен для правильной инициализации микросхемы. Сигнал активен низким уровнем
29	TE	Выходной контакт эффекта разрыва для синхронизации MCU с записью кадра. Этот контакт находится на низком уровне, когда он не активирован. Если не используется, откройте его.
30	ID(GND)	Заземление питания

Абсолютные максимальные значения

Элемент		Символ	Мин.	Макс.	Единица измерения
Напряжение питания	Питание	VDD	-0.3	+4.6	В
	Аналоговый	-	-	-	В
	Ввод/вывод	IOVDD	-0.3-	+4.6	В
Входное напряжение		Vi	0.3	IOVDD+0.3	В
Температура хранения		T stg	-30	+80	ºC
Рабочая температура		T op	-20	+70	ºC
Влажность при хранении		H stg	10	Примечание 1	%RH
Рабочая влажность		H op	10	Примечание 1	%RH

Электрические характеристики

Элемент		Символ	Мин.	Тип.	Макс.	Единица измерения
Напряжение питания	Питание	VDD	2.4	2.8	3.3	В
	Аналоговый	VCI	2.4	2.8	3.3	В
	Ввод/вывод	IOVDD	1.65	1.8/2.8	3.3	В
Напряжение логического низкого уровня		VIL	-0.3IOVDD	-	0.3IOVDD	В
Напряжение логического высокого уровня		VIH	0.7IOVDD	-	IOVDD	В
Напряжение логического низкого уровня		VOL	-	-	0.2IOVDD	В
Напряжение логического высокого уровня		VOH	0.8IOVDD	-	-	В
Потребление тока	Нормальный дисплей	Ivdd	-	20	-	мА
Потребление тока	Режим ожидания	Ivdd	-	30	-	мкА
Частота кадров		fFR	-	60	-	Гц

тег:

Контактное лицо: Cologne Ke

Телефон: +8613502983321

Факс: 86-755-2370-9419

Другие продукты

15.6 дюймовый TFT LCD дисплей с яркостью 1000 нит, наружный LCD дисплей с разрешением Full-HD и 1000 нит

Ключевые слова: USB PCAP TFT дисплей 15,6 дюйма

Резолюция: пикселы 1920*1080

Размер ЖК: 3500,76 x 204,96 x 2,9 мм (в/о Touch)

LCD с касанием: 384.4 x 231,3 x 9,25 мм (с касанием)

Капацитивный сенсорный экран IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей

Ключевые слова: 13.3 дюйма Капацитивный сенсорный экран TFT

Резолюция: пикселы 1920*1080

ЖК-дисплей с сенсорным экраном: 327.2 x 215,2 x 6,55 мм (с касанием)

Активная зона: 2930,76 x 165,24 (мм)

21.5 дюймовый TFT LCD дисплей FHD 1920*1080 разрешение LVDS Читаемое солнечным светом

Ключевые слова: 21.5 дюймовый PCAP TFT дисплей

Резолюция: пикселы 1920*1080

Размер ЖК: 495.6 x 292,2 x 10,57 (в/о Touch)

ЖК-дисплей с сенсорным экраном: 526 x 324 x 15.16 (с касанием)

15 дюймовый промышленный TFT дисплей с восприятием солнечного света 1000 нитсов LVDS 1024x768 пикселей

Продукт: 15-дюймовый промышленный TFT дисплей

Резолюция: 1024 RGB x 768

Поверхностная яркость: 1000cd/m2 ((nits), 1500cd/m2 ((nits)

интерфейс: Интерфейс LVDS

5 дюймовый TFT LCD дисплей Китайский производитель 800*480 IPS RGB интерфейс с PCAP

Продукт: TFT LCD дисплей 5 дюймов с интерфейсом HDMI

Резолюция: 800*480

CTP-интерфейс: IIC на USB

поддержка: HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль

3.1-дюймовый IPS TFT LCD с емкостной сенсорной панелью 480×800 MIPI DSI Дисплейный модуль

3.1-дюймовый IPS TFT LCD

TFT LCD с емкостной сенсорной панелью

Модуль LCD-дисплея 480×800 TFT

дисплей 240x320 TFT LCD,

240x320 2 дюйм TFT LCD,
