Подробная информация о продукте:
|
| Продукт: | 10,3-дюймовый TFT LCD | Сенсорный экран: | Без |
|---|---|---|---|
| Резолюция: | точки 240x240 | Стекло покрытия: | Настраиваемый |
| Направление просмотра: | IPS Свободный угол обзора | Интерфейс: | SPI-интерфейс |
| Пин-номер: | 12 штыря | Соединение: | Стыковочные устройства |
| Поверхностная яркость: | 250 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | дисплей LCD квадрата 240x240,Дисплей LCD квадрата 1,3 дюймов |
||
1.3 дюймовый TFT LCD 240x240 точек Введение продукта
SFTO130JY-7167AN представляет собой цветный квадратный TFT LCD дисплей с диагональю 1,3 дюйма и разрешением 240x240.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля модели SF-TO130B-8909A-N составляет 21,16x29,22 мм, а размер активной площади 23,4x23,4 мм;
На модуле установлены контроллеры с управляющим интерфейсом ST7789V с диапазоном напряжения логического питания от 3,0 до 3,6 В.Он может работать в диапазоне температуры от -20 °C до +70 °C, а диапазон температуры хранения -30 °C до +80 °C..SFTO130JY-7167ANFPC можно настроить и может быть оснащен новым резистивным сенсорным экраном (RTP) или емкостным сенсорным экраном.
Особенность
| Положение | Содержание |
| Размер ЖК | 1.3 дюйма (диагональ) |
| Режим отображения | Обычно черный |
| Резолюция | 240 ((H) RGB x 240 ((V) |
| Пунктная высота | 00,0975 (H) x 0,0975 ((V) мм |
| Активная зона | 23.4 ((H) x 23.4 (V) мм |
| Размер модуля | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) мм |
| Цветовая композиция | RGB Вертикальная полоса |
| Интерфейс | 4 линия SPI |
| Диск IC | СТ7789 |
| Просветительность | 250 (TYP) cd/m2 |
| Направление просмотра | Весь вид |
| Подсветка | 2 белые светодиоды |
| Операционная температура. | -20°C ~ + 70°C |
| Температура хранения. | -30°C~+80°C |
| Вес | ТБД |

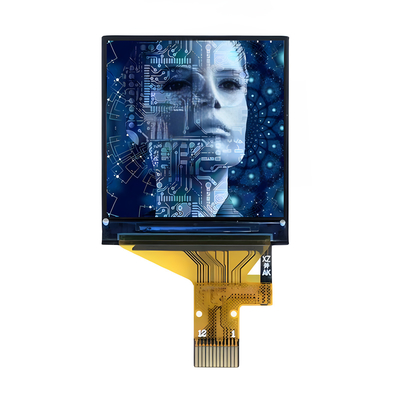

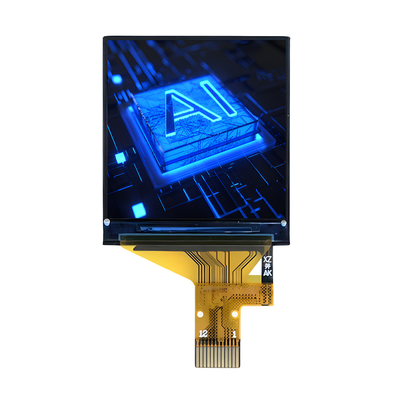

1.3 дюймовый TFT LCD 240x240 точек Рисунок продукта
![]()
Определение фиксатора
| Нет, нет, нет. | Символ | Описание |
| 1 | ГНД | Земля |
| 2 | LEDK | Катод подсветка |
| 3 | LEDA | Анод подсветка |
| 4 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 5 | ГНД | Земля |
| 6 | ГНД | Земля |
|
7 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 8 | CS |
Чип выбирает пин (("Низкий" включен) |
| 9 | SCL | Серийный кнопку часов. |
| 10 | SDA | Ввод серийных данных |
| 11 | Перезагрузка | Пин LCM Reset |
| 12 | ГНД | Земля |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
| Просветительность |
- Я... |
250 |
- Я... |
Cd/m2 |

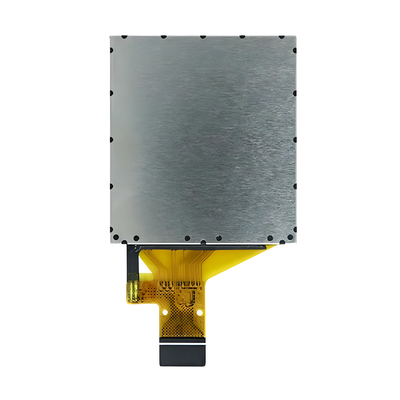

1.3 дюймовый TFT LCD 240x240 точек Изображение продукта
![]()
![]()
![]()
Производственные мощности и сертификации
![]()
![]()
Проектируемый емкостный сенсорный экран (PCAP)
Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.
Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
![]()
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
![]()
![]()
![]()
