Подробная информация о продукте:
|
| Продукт: | 1.77 дюймовый TFT дисплей | Сенсорный экран: | Optioinal |
|---|---|---|---|
| Резолюция: | 128x160 | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | МПУ 8 бит |
| Пин-номер: | 20 ШТЫРЕЙ | Соединение: | Паять |
| Поверхностная яркость: | 250 cd/m2 | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Малый TFT-модуль ЖК-дисплея,Модуль ЖК-дисплея TFT 128x160,1 |
||
1.77 дюймовый TFT LCD дисплей MPU 8 бит 128x160Описание продукта
SF-TS177H-8784A-Nэто 1,77 дюймовый портретный режимTFT LCD модуль с разрешением 128x160 точек. Он поддерживает 8 битовый интерфейс mpu, широко используется в портативных устройствах, медицинских устройствах и некоторых других небольших потребительских электронике.Модуль TFT LCD имеет встроенный IC ILI9163V (совместим с IC ST7735).Этот модуль имеет противоотражательную поверхность панели, направление обзора 12 часов, инверсия шкала серости 6 часов.
SF-TS177H-8784A-NМодуль представляет собой портретный режим TFT-LCD и он доступен также для резистивного сенсорного экрана опции чья часть No.SF-TS177H-8784A-TРабочая температура составляет от -20°C до +70°C; температура хранения составляет от -30°C до +80°C.
| Продукт: | 1.77 дюймовый TFT дисплей | Прикосновение к экрану | Необязательно |
|---|---|---|---|
| Решение: | 128х160 | Размер стекла крышки: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | Mpu 8 бит |
| Номер пин-кода: | 20 штифтов | Подключение: | Сварка |
| Светимость поверхности: | 250 Cd/m2 | Продолжительность жизни светодиода: | 40000 часов |
| Рабочая температура: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
TFT LCD дисплей 1,77 дюйма Dсверкание
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | Светодиодные... | О | Светодиодный катод |
| 2 | Светодиод + | О | ЛЭД-анод |
| 3 | ГНД | Я... | Земля |
| 4 | VDD | Я... | Силовое питание 2.8В напряжение |
| 5 | NC | - | Оставьте открытым |
| 6 | NC | - | Оставьте открытым |
| 7 | CS | Я... | Входной пин для сигнала выбора чипа |
| 8 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 9 | РС | Я... | Регистрировать выбранный сигнал |
| 10 | /WR | Я... | Напишите входный пин для сигналов |
| 11 | /RD | Я... | Читать входный шприц сигнала |
| 12-19 | DB7-DBO | I/O | Отображение данных I/O |
| 20 | ГНД | Я... | Земля |
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |

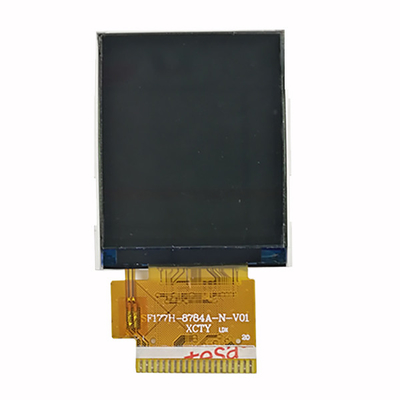

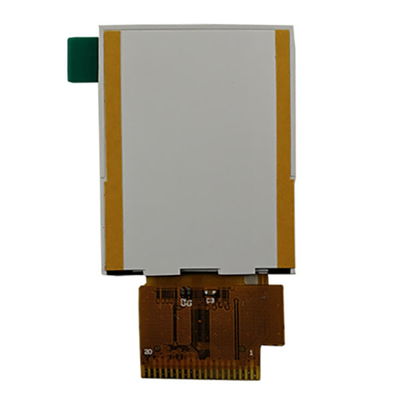

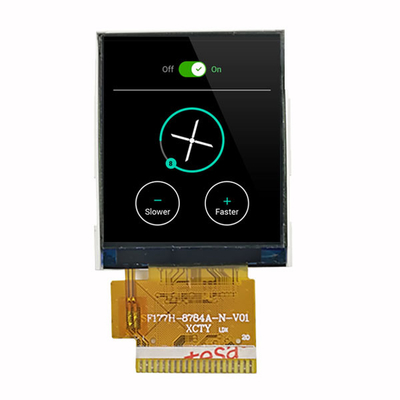

TFT LCD дисплей 1,77 дюйма Изображение продукта
