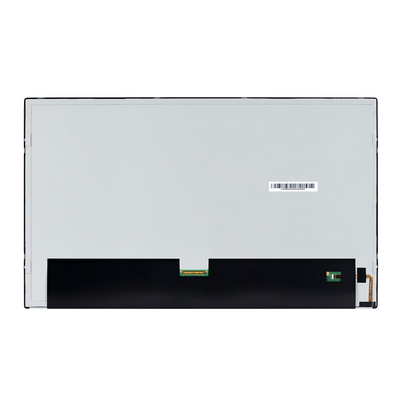

15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel

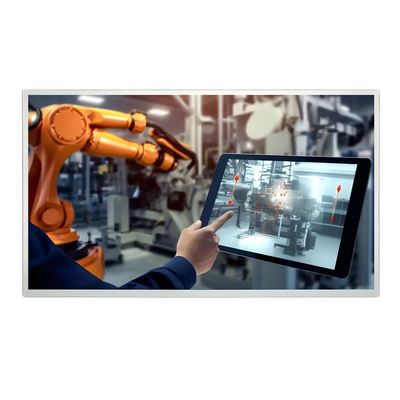

15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel

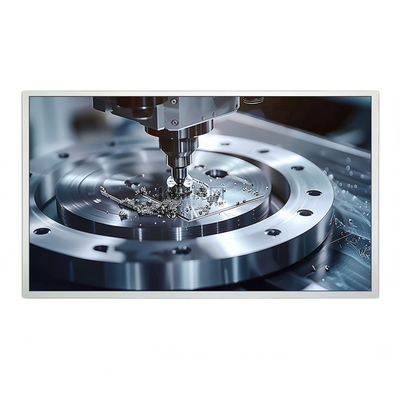

15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel

Большие изображения :  15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO1560JD-7328BN
Документ: SFTO1560JD-7328BN.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: The lowest market price guaranteed
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Поставка способности: 3000 тысяч штук в месяц

15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel

описание
Размер экрана: 150,6 дюйма диагональ Тип дисплея: Промышленный модуль lcd tft
Резолюция: 1920×1080 пикселей (RGB полоса) Температура хранения.: -30°C до +80°C
Операционная температура.: -35°C к +85°C Яркость: 500 cd/m2
Соотношение контраста: 1200:1 (тип.) Интерфейс: 8-битный LVDS вход, разъем I-PEX
Обработка поверхности: Покрытия AG/AR/AF (выбирается) Технология касания: Капацитивная сенсорная панель
Стекло покрытия: Gorilla Glass/Закаленное стекло/PMMA Точки соприкосновения: 10-точечный мультитач
Интерфейс касания: I²C/USB/RS232 (Настраиваемый) Варианты IC: EETI, ILITEK, Cypress, Goodix
Конфигурация: Шелкография Соответствие: Соответствует требованиям REACH & RoHS
Выделить:

FHD Industrial TFT Display

,

Capacitive Touch Panel Industrial TFT Display



Представление SFTO1560JD-7328BN

ВSFTO1560JD-7328BNявляется высокопроизводительнымПромышленный модуль TFT LCDРазработан для надежных приложений в промышленной, медицинской, аэрокосмической и морской средах.15.6 дюймовая диагональ активной областииРазрешение Full HD (1920 x 1080), этот дисплей обеспечивает исключительную ясность и надежность в экстремальных условиях.

Ключевые особенности:

  • Яркий и однородный дисплейДостичь.Яркость 500 cd/m2(425 cd/m2 минимум) сОднородность типичной светимости 80%для четкой видимости в условиях яркой или слабо освещенной среды.
  • Широкий диапазон температур работы: Функционирует беспрепятственно с-30°C до +80°C, идеально подходит для наружных, промышленных и аэрокосмических применений.
  • Прочность и надежностьПропуска:8000+ часов испытаний надежности(высокая/низкая температура, влажность, ESD) с50,000-часовой срок службы светодиодного подсветки(50% удержания светимости).
  • Низкое энергопотреблениеЭффективность9.55 Вт типичное потребление энергии(10,65 Вт максимум) обеспечивает экономию энергии при длительной эксплуатации.
  • Расширенный интерфейс: Поддержка8-битный вход LVDSсКоннектор I-PEX 20455-040E-66для легкой интеграции в промышленные системы.
  • Соответствие требованиям RoHS: Экологически чистый дизайн соответствует мировым правилам по производству без свинца и опасных веществ.

Технические характеристики:

  • Резолюция: 1920 x 1080 (RGB вертикальная полоса)
  • Соотношение контраста: 1200:1 (типичный) с85° широкие углы обзора(CR>10)
  • Цветовая гамма: 72% NTSC для яркого и точного цветового представления
  • Подсветка: 40 светодиодов (252 мА) с50,000-часовой срок службы
  • Установка: толщина стекла 0,8 Т для стабильности конструкции и антиотражательного покрытия (HC обработка)
  • Размеры: 363,8 мм (W) x 215,9 мм (H) с компактным контуром для систем с ограниченным пространством

Применение:

  • Промышленные человеко-машинные интерфейсы (HMI)
  • Медицинское диагностическое оборудование
  • Морские навигационные системы
  • Воздушно-космические приборы
  • Интерфейсы оборонных технологий

Почему выбрать SFTO1560JD-7328BN?

  • Создан для суровых условий: от -30°C до +80°C, этот дисплей прекрасно справляется с экстремальными температурами, что делает его идеальным для наружных или промышленных помещений.
  • Энергоэффективность: Низкое потребление энергии соответствует тенденциям экологически чистых технологий в Европе и Северной Америке.
  • Глобальное соответствие: Сертификация RoHS обеспечивает соответствие экологическим стандартам ЕС и США.
  • Долгая продолжительность жизни: 50 000 часов светодиодного подсветки и 8000+ часов испытаний надежности гарантируют долгосрочную производительность.

Идеально подходит для OEM-производителей и системных интеграторов в Европе и США:
SFTO1560JD-7328BN разработан для удовлетворения требованийпромышленная автоматизация, здравоохранение и аэрокосмический секторЕго компактный дизайн, высокая яркость и высокая терпимость к температуре делают его лучшим выбором для профессионалов, требующихбескомпромиссная надежность.

Свяжитесь с нами сегодня для оптовых заказов или настройки!
В Saef Technology Limited мы предоставляемполная поддержкаОснованная в Китае с глобальным распространением, мы обеспечиваем быструю доставку и техническую помощь для клиентов вСеверная Америка и Европа.



Спецификации



Параметр Спецификация Единица
Активная зона 345.6 ((W) x 194.4 ((H) мм
Количество пикселей 1920 x RGB x 1080 пиксели
Пиксельный диапазон 0.18 ((W) x 0.18 ((H) мм
Устройство пикселей RGB Вертикальная полоса
Режим отображения Обычно черный
Отображение цветов 8 бит цвета
Обработка поверхности HC
Соотношение контраста Обычно 1200 мин.1000
Угол обзора ((CR>10) Тип.85/85/85/85 Дег.
Цветовая гамма 72% NTSC
Яркость 500, обычно 425 мин. cd/m2
Однородность яркости 80% обычно 75% мин
Потребление энергии Макс. Макс.10.65W Typ. 9.55W Ватт
Размер контуры 363.8*215.9 мм
Вес Тип. 850 г. грамм





Внешние измерения



15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 0





Определение пин интерфейса



Нет, нет, нет.

Символ

Нет, нет, нет.

Символ

1

RE3P

Положительный дифференциальный вход данных LVDS Канал E3 ((Even)

21

РО1Н

Отрицательные данные дифференциала LVDS в входном канале O1 ((Odd)

2

RE3N

Отрицательный вход дифференциальных данных LVDS на канале E3 ((Правый)

22

РОП

Положительные данные дифференциала LVDS в путевом канале O0 ((Odd)

3

RECLKP

Положительный дифференциальный часовой вход LVDS t (парный)

23

RO0N

Отрицательные данные дифференциала LVDS в входном канале O0 ((Odd)

4

Вспомните.

отрицательный вход дифференциала LVDS из часового расписания ((Правый)

24

ГНД

LCD на земле

5

RE2P

Положительный дифференциальный вход данных LVDS Канал E2 ((Even)

25

NC

SDA для использования SAEF, этот пин должен быть открыт

6

RE2N

Отрицательный вход дифференциальных данных LVDS на канале E2 ((Правый)

26

NC

SCL для использования SAEF, этот пин должен быть открыт

7

ГНД

LCD на земле

27

NC

MTP для использования SAEF, этот пин должен быть открыт

8

RE1P

Положительный дифференциальный вход данных LVDS Канал E1 ((Правый)

28

LCD_VCC

Мощность LCD 3,3 В

9

RE1N

Отрицательный вход дифференциальных данных LVDS на канале E1 ((Правый)

29

LCD_VCC

Мощность LCD 3,3 В

10

RE0P

Положительный дифференциальный вход данных LVDS Канал E0 ((Even)

30

LCD_VCC

Мощность LCD 3,3 В

11

RE0N

Отрицательный вход дифференциальных данных LVDS по каналу E0 ((Правый)

31

LED_PW

М

Регулировать подсветку.3.3V ((3V~3.6V)

12

RO3P

Положительный дифференциальный вход данных LVDS Канал O3 ((Odd)

32

LED_EN

Включить пин,3.3V ((3V~3.6V)

13

RO3N

Отрицательный вход дифференциальных данных LVDS канал O3 ((Odd)

33

ГНД

Земля

14

ГНД

LCD на земле

34

STBYB

Глубокий режим ожидания.

15

ROCLKP

Положительный дифференциальный часовой вход LVDS t (Odd)

35

RSTB

Устройство перезагрузки для LCD IC драйвера, низкоактивный

16

ROCLKN

Отрицательный вход дифференциала LVDS из часового расписания (Odd)

36

ГНД

Земля

17

ГНД

LCD на земле

37

BL_POW

Скорая помощь

+12V Vi источник питания

18

RO2P

Положительный дифференциальный вход данных LVDS Канал O2 ((Odd)

38

BL_POW

Скорая помощь

+12V Vi источник питания

19

RO2N

Отрицательный вход дифференциальных данных LVDS по каналу O2 ((Odd)

39

BL_POW

Скорая помощь

+12V Vi источник питания

20

RO1P

Положительный дифференциальный вход данных LVDS Канал O1 ((Odd)

40

BL_POW

Скорая помощь

+12V Vi источник питания





Оптические характеристики



Положение

Символ

Состояние

Минуты

Тип.

Макс

Единица

светимость

Давление

θ=0°

425

500

- Я...

cd/m2

L255 Единообразие

△Bp



75

80

- Я...

%

Угол обзора

θL

 Cr≥10

- Я...

85

- Я...

 дег



θR



- Я...

85

- Я...





ψT



- Я...

85

- Я...





ψB



- Я...

85

- Я...



Соотношение контраста

КР

θ=0° FF=0°

1000

1200



-

Координаты цвета CIE1931

Wx

θ=0°

0.283

0.313

0.343

-



Уай



0.299

0.329

0.359



Цветовая гамма



NTSC

- Я...

72

- Я...

%

Гамма



25°C

2.0

2.2

2.4

%

Прослушивание



25°C

- Я...

- Я...

2

%





Характеристики подсветки



Параметр

Символ

Ценности

Единица





Минуточку.

Тип.

Макс. Макс.



Напряжение питания светодиодов

V LED

28

30

31

V

Ток питания светодиодов

ILED

-

252

-

mA

Потребление энергии

ПЛЕД

-

8.89

9.19

W

Количество светодиодов

QLED

-

40

-

ЕА

Время службы светодиодов

TLED

40000

50000

-

Часы





Спецификация CTP (необязательно)



Категория Параметр Спецификация
Общий Структура Стекло покрытия + стекло DITO
Укрепление линз крышки Химически усиленные
Твердость поверхности крышки линзы ≥6H (жесткость карандаша)
Скорость передачи света ≥ 85%
Операционная температура -30°C ~ +80°C, RH ≤ 85%
Температура хранения -35°C ~ +85°C, RH ≤ 85%
Электрические Интерфейс IIC / USB / UART
Ключевой элемент IL12511
Напряжение питания (VDD) 3.3V или 5V (выбирается)
Сопротивление хозяина (SDA/SCL) Конфигурируемый на головной плате
Экологические Условия эксплуатации Функциональный в тумане/поверхностной воде
Свойства поверхности Чернила поверхности Противоультрафиолетовый
Обработка поверхности Антиотражатель (Гнездо: 10%)
Ламминация LCD-TP OCA (оптически прозрачный клей)
Соответствие Материальные стандарты Соответствует требованиям RoHS и безгалогенов





Изображение продукта



15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 115.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 2

15.6" FHD Industrial TFT Display Wide Temp. Range RoHS Compliant For Europe USA Markets 500 cd/m2 Capacitive Touch Panel 3





Контактная информация
Shenzhen Saef Technology Ltd.

Контактное лицо: Cologne Ke

Телефон: +8613502983321

Факс: 86-755-2370-9419

Оставьте вашу заявку (0 / 3000)

Другие продукты
