Подробная информация о продукте:
|
Тип дисплея: | Промышленный TFT LCD | Размер экрана: | 15.6 дюймов (365.72×220.39 мм Безель) |
---|---|---|---|
Резолюция: | 1920×1080 FHD (шаг пикселя 0,179 мм) | пиковая яркость: | 1500 кд/м² (Тип) |
угол обзора: | 85°/85°/85°/85° (CR≥10) | Операционная температура.: | -30°C до +85°C (сертифицированный для широкой температуры) |
Интерфейс: | 40-прикосновный 2х LVDS (I-PEX 20455-040E) | Вводная мощность: | 3.3В постоянного тока ±10% (4W Typ, 5W Max) |
Соотношение контраста: | 800:1 (Тип) | Подсветка: | Внешний светодиодный светодиод |
Срок службы светодиодов: | 24.35 Вт, 50 000 часов службы | Цветовая гамма: | 72% NTSC |
Приложение: | HMI, наружные машины, автомобильные, медицинские | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | Промышленный TFT LCD дисплей 1500 нит,Промышленный TFT LCD дисплей LVDS |
Разработано для экстремальных промышленных условий
SFTO1560RX-7312AN - это 15,6-дюймовый TFT LCD дисплей высокой яркости, созданный для работы в суровых условиях. Обладая яркостью 1500 нит и рабочим диапазоном от -30°C до 85°C, он обеспечивает бескомпромиссную видимость при прямом солнечном свете или низких температурах – идеально подходит для строительной техники, автоматизации производства и уличных киосков.
Прочность промышленного класса
Прочность военного класса: подтверждено 100 циклами теплового удара, испытаниями на вибрацию 10-55 Гц и защитой от электростатического разряда ±12 кВ.
Светодиодная подсветка 50 000 часов: внешняя световая панель с входным напряжением 45,1 В (опционально IP67) для минимального обслуживания.
Химически стойкая поверхность: закаленное антибликовое покрытие 3H выдерживает воздействие промышленных чистящих средств.
Функции интеллектуальной интеграции
Интерфейс Plug & Play LVDS: 40-контактный разъем (I-PEX 20455) с управлением обратным сканированием для гибкого монтажа.
Отсутствие остаточного изображения: режим сигнала только DE предотвращает выгорание при круглосуточной работе.
Низкое энергопотребление: типичное потребление 4 Вт при 3,3 В – снижает тепловую нагрузку системы.
Сертифицировано для глобального развертывания
• Соответствует требованиям EU RoHS/REACH
• Сертифицировано по ISO 9001 (Качество) и 14001 (Окружающая среда)
• Функциональная гарантия 1 год
Доверие со стороны отраслей:
✅ Тяжелая техника: панели управления экскаваторами, сельскохозяйственные дисплеи
✅ Транспорт: авиационные приборные панели, морские навигационные системы
✅ Медицина: диагностическое оборудование, портативные мониторы
✅ Энергетика: пульты управления нефтяными платформами, терминалы управления солнечными электростанциями
Запрос на настройку: Свяжитесь с sales2@saef.com.cn для версий с рейтингом IP, интеграции сенсорного экрана или пользовательских рамок.
Технические характеристики
Элемент | Спецификация | Единица измерения |
Размер экрана | 15,6 дюйма реальная диагональ | |
Открытие Beael | 365.72x220.39x12.5 | мм |
Количество пикселей | 1920 x R.G.B. x 1080 | пиксель |
Шаг пикселя | 0.17925 (H) x 0.17925 (V) | мм |
Область отображения | 344.16x193.59 | мм |
Цвета дисплея | 16.7M | цвет |
Прозрачный режим | Обычно черный | - |
Обработка поверхности | Тип AG, твердое покрытие 3H, | - |
Потребляемая мощность | Всего ячеек | |
TC | 8100 | k |
NTSC | 72 (Тип) | % |
Внешние размеры
Определение контактов интерфейса
Контакт | Имя | Описание |
1 | NC | Нет соединения, этот контакт должен быть открыт |
2 | NC | Нет соединения, этот контакт должен быть открыт |
3 | NC | Нет соединения, этот контакт должен быть открыт |
4 | NC | Нет соединения, этот контакт должен быть открыт |
5 | NC | Нет соединения, этот контакт должен быть открыт |
6 | NC | Нет соединения, этот контакт должен быть открыт |
7 | NC | Нет соединения, этот контакт должен быть открыт |
8 | NC | Нет соединения, этот контакт должен быть открыт |
9 | NC | Нет соединения, этот контакт должен быть открыт |
10 | NC | Нет соединения, этот контакт должен быть открыт |
11 | LCD_VCC | Питание логики и драйвера ЖК-дисплея 3,3 В |
12 | LCD_VCC | Питание логики и драйвера ЖК-дисплея 3,3 В |
13 | LCD_VCC | Питание логики и драйвера ЖК-дисплея 3,3 В |
14 | NC | Нет соединения, этот контакт должен быть открыт |
15 | NC | Нет соединения, этот контакт должен быть открыт |
16 | NC | Нет соединения, этот контакт должен быть открыт |
17 | REV_SCAN |
Низкий → Нормальный режим. Высокий → Горизонтальное и вертикальное обратное сканирование |
18 | RXO0- | Отрицательный дифференциальный вход данных LVDS. Канал O0 (нечетный) |
19 | RXO0+ | Положительный дифференциальный вход данных LVDS. Канал O0 (нечетный) |
20 | RXO1- | Отрицательный дифференциальный вход данных LVDS. Канал O1 (нечетный) |
21 | RXO1+ | Положительный дифференциальный вход данных LVDS. Канал O1 (нечетный) |
22 | RXO2- | Отрицательный дифференциальный вход данных LVDS. Канал O2 (нечетный) |
23 | RXO2+ | Положительный дифференциальный вход данных LVDS. Канал O2 (нечетный) |
24 | LCD GND | Земля логики и драйвера ЖК-дисплея |
25 | RXOC- | Отрицательный дифференциальный вход тактового сигнала LVDS. (нечетный) |
26 | RXOC+ | Положительный дифференциальный вход тактового сигнала LVDS. (нечетный) |
27 | LCD GND | Земля логики и драйвера ЖК-дисплея |
28 | RXO3- | Отрицательный дифференциальный вход данных LVDS. Канал O3 (нечетный) |
29 | RXO3+ | Положительный дифференциальный вход данных LVDS. Канал O3 (нечетный) |
30 | RXE0- | Отрицательный дифференциальный вход данных LVDS. Канал E0 (четный) |
31 | RXE0+ | Положительный дифференциальный вход данных LVDS. Канал E0 (четный) |
32 | RXE1- | Отрицательный дифференциальный вход данных LVDS. Канал E1 (четный) |
33 | RXE1+ | Положительный дифференциальный вход данных LVDS. Канал E1 (четный) |
34 | LCD GND | Земля логики и драйвера ЖК-дисплея |
35 | RXE2- | Отрицательный дифференциальный вход данных LVDS. Канал E2 (четный) |
36 | RXE2+ | Положительный дифференциальный вход данных LVDS. Канал E2 (четный) |
37 | RXEC- | Отрицательный дифференциальный вход тактового сигнала LVDS. (четный) |
38 | RXEC+ | Положительный дифференциальный вход тактового сигнала LVDS. (четный) |
39 | RXE3- | Отрицательный дифференциальный вход данных LVDS. Канал E3 (четный) |
40 | RXE3+ | Положительный дифференциальный вход данных LVDS. Канал E3 (четный) |

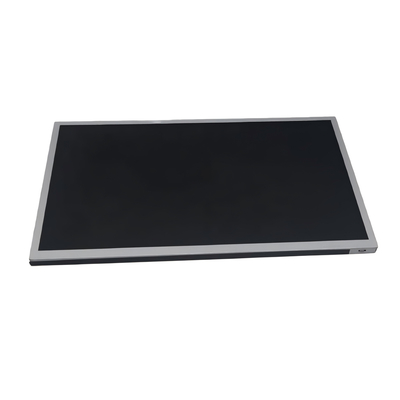

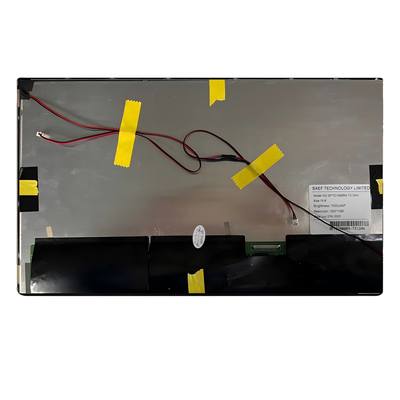

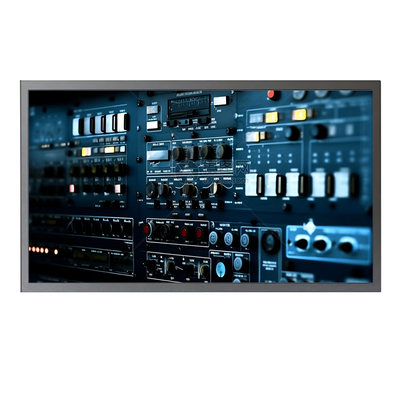

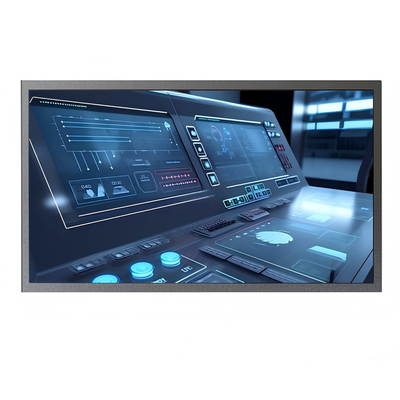

Изображение продукта
