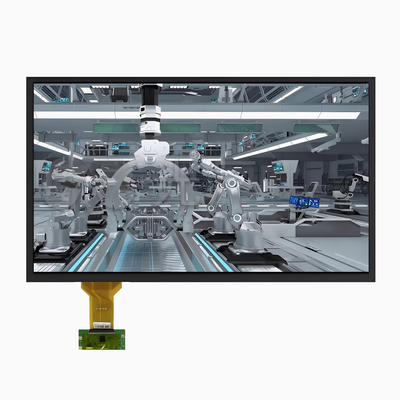

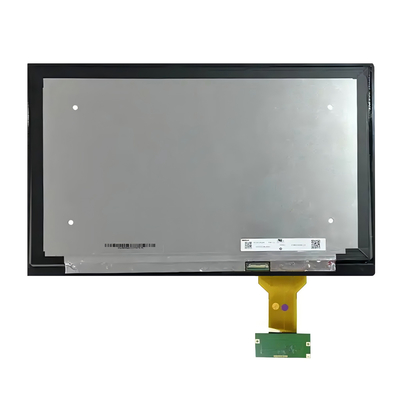

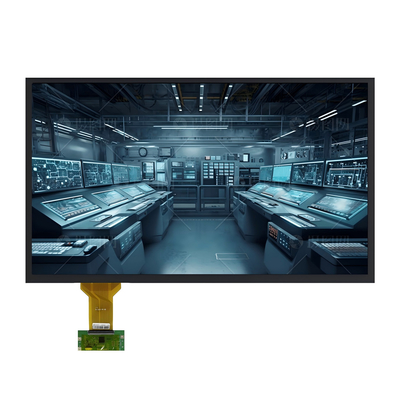

Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс

Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс
Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс

Большие изображения :  Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO1330SM-7208A3CT2
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: The lowest market price guaranteed
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Поставка способности: 3000 тысяч штук в месяц

Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс

описание
Размер экрана: 130,3-дюймовый диагональ Резолюция: 1920×1080 пикселей (RGB полоса)
Температура хранения.: от -20°C до +70°C Операционная температура.: -30°C до +80°C
Яркость: 1000 кд/м² Соотношение контраста: 10001 (тип.)
Интерфейс: Двухполосный eDP 1,2 (2,7 Гбит/с) Электрическое питание: 3,3 В постоянного тока (логика), 12 В / 24 В (подсветка)
Обработка поверхности: Покрытия AG/AR/AF (выбирается) Технология касания: Капацитивная сенсорная панель
Стекло покрытия: Gorilla Glass/Закаленное стекло/PMMA Точки соприкосновения: 10-точечный мультитач
Интерфейс касания: I²C/USB/RS232 (Настраиваемый) Варианты IC: EETI, ILITEK, Cypress, Goodix
Конфигурация: Шелкография Соответствие: Соответствует требованиям REACH & RoHS
Выделить:

Промышленный LCD дисплей 1080p

,

Модуль LCD-дисплея Full HD TFT

,

Дисплей интерфейса TFT LCD EDP



Ультраяркий промышленный TFT дисплей для требовательных условий



SFTO1330SM-7208A3CT2 - это высокопроизводительный 13,3-дюймовый Full HD TFT LCD-модуль, разработанный для промышленных приложений, требующих исключительной видимости, долговечности и чувствительности к прикосновению.С ослепительной яркостью 1000 нит и цветовой гаммой 72% NTSC, этот дисплей обеспечивает кристально чистые изображения даже при условиях высокого освещения.Интегрированная емкостная сенсорная технология с антиотражательным покрытием (6H твердости) обеспечивает надежный вход в непростых условиях, таких как фабрики, открытые киоски и медицинское оборудование.



Ключевые особенности

  • Ясность Full HD: разрешение 1920×1080 с 16,7 миллионами цветов для четкого текста, графики и видео.

  • Высокоскоростной интерфейс eDP: 2-полосный встроенный дисплейный порт (2,7 Гбит / с) гарантирует бесперебойную передачу данных.

  • Работа при широкой температуре: надежная производительность от -20°C до +70°C (хранение: от -30°C до +80°C).

  • 50,000-часовой светодиодный подсвет: энергоэффективная конструкция с увеличенным сроком службы для уменьшения технического обслуживания.

  • Промышленная долговечность: поверхность неотразима, конструкция устойчива к ударам и соответствует требованиям RoHS.

  • Легкая интеграция: поддерживает затемнение PWM, I2C/USB/UART сенсорные интерфейсы и ввод постоянного тока (3.3V логика, 12V/24V подсветка).

Техническое совершенство

  • Оптическая производительность: углы обзора 85°, соотношение контраста 800:1 и время отклика 30 мс.

  • Чувствительность к прикосновению: работает безупречно с перчатками, в тумане / влажности поверхности и поддерживает многоприкосновение.

  • Устойчивый дизайн: тонкий профиль (глубина 5,2 мм), легкий и защищенный EMI разъем (I-PEX 20455-030E).

  • Сертифицированная надежность: сертифицированный по ISO 9001/14001, 72-часовой тест на влажность/тепловой удар.

Идеальное применение

  • Промышленные панели HMI

  • POS/Ритейл терминалы

  • Медицинское диагностическое оборудование

  • Системы видеоконференций

  • Транспорт и инфоразвлечения

  • Умные торговые автоматы

Почему вы выбрали этот экран?

Разработанный компанией Saef Technology Limited (Шэньчжэнь), SFTO1330SM-7208A3CT2 сочетает в себе передовые оптические технологии с промышленной прочностью.Его интерфейс eDP упрощает интеграцию с встроенными системами, в то время как емкостный сенсорный экран улучшает взаимодействие с пользователем.Этот модуль оптимизирован для круглосуточной работы в самых суровых условиях Европы и Северной Америки..



Запрос на настройку

Контактsales2@saef.com.cnдля герметизированных версий IP65, емкостных опций касания или индивидуальных конструкций рамы.





Внешние измерения

Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс 0



Определение пин интерфейса



Пин No. Символ I/O Функция
1 CABC_ EN / NC - Зарезервировано для CD
2 H_GND П Высокоскоростной раунд
3 Лена 1_N Я... Дополнительная сигнальная связь полоса 1
4 Пробег 1_P Я... Истинная сигнальная линия 1
5 H_GND П Высокоскоростной раунд
6 Проезд 0_N Я... Дополнительная сигнальная линия 0
7 Пробег 0_P Я... Истинная сигнальная линия 0
8 H_GND П Высокоскоростной раунд
9 AUX_CH_P Я... Истинный вспомогательный канал сигналов
10 AUX_CH_N Я... Дополнительный вспомогательный канал сигналов
11 H_GND П Высокоскоростной раунд
12 LCD_VDD П Логика ЖК-дисплея и мощность драйвера (3,3 В)
13 LCD_VDD П Логика ЖК-дисплея и мощность драйвера (3,3 В)
14 NC Я... Зарезервировано для использования производителями ЖК-дисплеев
15 LCD_GND П Логика LCD и заземление драйвера
16 LCD_GND П Логика LCD и заземление драйвера
17 HPD О Пинальный сигнал HPD
18 Светодиод-1 П Подсветка
19 Светодиод-2 П Подсветка
20 Светодиод-3 П Подсветка
21 LED-4 П Подсветка
22 BL_ ENABLE Я... Заднее освещение включено/выключено
23 BL_PWM_DIM Я... Система PWM
24 SCL/NC - Зарезервировано для использования производителями ЖК-дисплеев
25 SDA/NC - Зарезервировано для использования производителями ЖК-дисплеев
26 BL_PWR П Мощность подсветки
27 BL_PWR П Мощность подсветки
28 BL_PWR П Мощность подсветки
29 BL_PWR П Мощность подсветки
30 NC - Зарезервировано для использования производителями ЖК-дисплеев





Оптические характеристики



Параметр Условия Минуточку. Тип. Макс. Макс. Единица

Угол обзора (CR>10)

Горизонтальные θL - 85 -

степень

    θ R - 85 -
  Вертикальная θT - 85 -
    θB - 85 -
Соотношение контраста Центр 600 800 - -
Время ответа Tr+Td - 30 35 мс

Цветовая хроматичность(CIE1931)

Красный х

Тип.

-Нет.05

ТБД

Тип.

+0.05

-
  Красный y   ТБД   -
  Зеленый х   ТБД   -
  Зеленый y   ТБД   -
  Синий х   ТБД   -
  Синий y   ТБД   -
  Белый х   (0,323)   -
  Белый   (0,379)   -
Соотношение NTSC %   (72)   -

Центр Светимость белого цвета

Год действия 800 1000   cd/m2





Характеристики подсветки



Параметр Символ Минуточку. Тип. Макс. Макс. Единица
Напряжение питания VBL 5 12.0 37 V

Ток питания для подсветки

ILED 6

-

25 mA
Электрическое питание для заднего освещения ПЛЕД 0.18 - 5.55 W
Модулируемое напряжение светового сигнала VPWM H 1.2 - 5.0 V
  VPWM L 0 - 0.6 V
Соотношение контроля яркости Обязанность 1 - 100 %
Частота управления яркостью fPWM 100 - 1,600 КГц
LED-BL Включено/Отключено Высокое напряжение VCNTH 1.2   5.0 V
LED-BL Включение/выключение низкого напряжения VCNTL 0 - 0.6 V
Срок службы светодиодов - 40,000 50,000 - h





Спецификация CTP



Категория Параметр Спецификация
Общий Структура Стекло покрытия + стекло DITO
Укрепление линз крышки Химически усиленные
Твердость поверхности крышки линзы ≥6H (жесткость карандаша)
Скорость передачи света ≥ 85%
Операционная температура -20°C ~ +70°C, RH ≤85%
Температура хранения -30°C ~ +80°C, RH ≤ 85%
Электрические Интерфейс IIC / USB / UART
Ключевой элемент IL12511
Напряжение питания (VDD) 3.3V или 5V (выбирается)
Сопротивление хозяина (SDA/SCL) Конфигурируемый на головной плате
Экологические Условия эксплуатации Функциональный в тумане/поверхностной воде
Свойства поверхности Чернила поверхности Противоультрафиолетовый
Обработка поверхности Антиотражатель (Гнездо: 10%)
Ламминация LCD-TP OCA (оптически прозрачный клей)
Соответствие Материальные стандарты Соответствует требованиям RoHS и безгалогенов





Изображение продукта

Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс 1



Full HD 1080p Промышленный TFT LCD дисплейный модуль Капацитивный сенсорный 10-точечный мультисенсорный 1000нитов Яркость eDP интерфейс 2
