Подробная информация о продукте:
|
| Продукт: | 10,1 дисплей дюйма TFT LCD | Резолюция: | 800*1280 пикселей |
|---|---|---|---|
| сенсорный экран: | с CTP | Направление просмотра: | IPS Все углы зрения |
| интерфейс: | MIPI | Пин-номер: | 40 |
| Соединение: | Коннектор | Поверхностная яркость: | 300 cd/m2 (настраивается) |
| Управляющий модуль: | JD9365DA-H3 | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Структура СТП: | Г + Г |
| Драйвер CTP: | GT9271 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 10,1 дисплей дюйма TFT LCD,Автомобильный TFT LCD дисплей |
||
О данном продукте: SFTO1010YX-7239ACT
Обновите свои устройства с помощью 10,1-дюймового TFT LCD дисплея, универсального и высокопроизводительного решения, предназначенного для широкого спектра приложений.автомобильные дисплеи, или интерактивные киоски, этот дисплей обеспечивает исключительную ясность, долговечность и функциональность.
Ключевые особенности
Заявления
Почему вы выбрали нас?
Как надежный производитель TFT дисплеев, мы специализируемся на предоставлении высококачественных, настраиваемых решений, соответствующих вашим потребностям.1-дюймовый TFT LCD дисплей сочетает в себе передовые технологии и доступность, что делает его идеальным выбором для вашего следующего проекта.
Изучите весь наш ассортимент
От промышленных дисплеев до решений IoT, мы предлагаем широкий спектр продуктов для удовлетворения ваших требований.
Общие спецификации
| Параметр | Спецификация | Единица |
| Размер ЖК | 10.1 | дюйм |
| Размер контуры LCM | 143.00(H) X228.6 ((V) X2.6 ((T) | мм |
| Активная зона | 135.36 ((H) X216.58 ((V) | мм |
| Количество пикселей | 800RGB ((H) X1280 ((V) | пиксели |
| Пиксельное расстояние H XV | 0.1692 ((H) X 0.1692 ((V) | мм |
| Расположение пикселей | RGB Вертикальная полоса | цвета |
| Показывать цвета | 16.7M | |
| Режим отображения | Обычно черный. | |
| Цветовая гамма | Обычно 56%, минимум 52%. | NTSC |
| Яркость | Тип: 300, минимум: 250 | cd/m2 |
| LED Q'ty | 32 (4 серия 8 Параллельно) | |
| Угол обзора (CR 10) | Тип:80/80/80/80 | |
| Соотношение контраста | Тип 1000:1Минус 800:1 | |
| Управляющий модуль | JD9365DA-H3 | |
| Интерфейс | MIPI 3/4 полосы (по умолчанию 4 полосы) | |
| Масса модуля | ТБД | g |
| Ключевой элемент | GT9271 | |
| Структура касания | G+G |
Очертание контуры
Очертание контура с сенсорным экраном
Описание интерфейса
| Пин No. | Символ | Функция |
| 1 | NC | Никакой связи. |
| 2 | ВКК | Силовое питание 3,3 В |
| 3 | ОВВСК | Силовое питание 1,65 ~ 3,3 В |
| 4 | ГНД | Земля |
| 5 | RST ((GRB) | LCM Global reset ((Reset :H= IOVCC) |
| 6 | NC | Никакой связи. |
| 7 | ГНД | Земля |
| 8 | D0- | Ввод данных дифференциала MIPI (отрицательный) |
| 9 | D0+ | Ввод данных дифференциала MIPI (положительный) |
| 10 | ГНД | Земля |
| 11 | D1- | Ввод данных дифференциала MIPI (отрицательный) |
| 12 | D1+ | Ввод данных дифференциала MIPI (положительный) |
| 13 | ГНД | Земля |
| 14 | КЛК- | Входный часовой дифференциал MIPI (отрицательный) |
| 15 | CLK+ | Дифференциальный часовой вход MIPI (положительный) |
| 16 | ГНД | Земля |
| 17 | D2- | Ввод данных дифференциала MIPI (отрицательный) |
| 18 | D2+ | Ввод данных дифференциала MIPI (положительный) |
| 19 | ГНД | Земля |
| 20 | D3- | Ввод данных дифференциала MIPI (отрицательный) |
| 21 | D3+ | Ввод данных дифференциала MIPI (положительный) |
| 22 | ГНД | Земля |
| 23-24 | NC | Никакой связи. |
| 25 | ГНД | Земля |
| 26-29 | NC | Никакой связи. |
| 30 | ГНД | Земля |
| 31 | LEDK | Катод под подсветкой |
| 32 | LEDK | Катод под подсветкой |
| 33-38 | NC | Никакой связи. |
| 39 | LEDA | Анод подзаднего освещения |
| 40 | LEDA | Анод подзаднего освещения |
Абсолютные максимальные рейтинги
| Положение | Символ | Ценности | Единица | |
| Минуточку. | Макс. Макс. | |||
|
Силовое напряжение |
ОВВСК | -Нет.3 | 3.6 | V |
| ВКК | -Нет.3 | 6.0 | V | |
| АВЕЕ | - Я... | - Я... | V | |
| Входное сигнальное напряжение | VI | -Нет.3 | ОВВСК | V |
| Операционная температура | TOP | - 20 | 70 | °C |
| Температура хранения | TST | -30 | 80 | °C |
Характеристики подсветки
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица |
| Светодиодный переходный ток | Если | - Я... | 180 | 225 | mA |
| Напряжение каждой светодиодной струны | VF-струн | 11.6 | - Я... | 13.6 | Вольт |
| Время службы светодиодов |
Никаких |
30000 |
40000 |
- Я... |
Ч. |
| Положение | Символ | Состояние | Ценности | |||
| Минуточку. | Тип. | Макс. Макс. | ||||
|
Угол обзора |
Ты |
CR ¥10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ТЛ | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Время ответа | ТОН+TOFF |
θ=Φ =0 ° Нормально угол обзора |
- |
30 | 40 | |
| Соотношение контраста | КР | 800 | 1000 |
- |
||
| Просветительность | Л | 280 | 300 | - | ||
| Однородность свечения | YU | 75 | 80 | - | ||
|
Цветовая хроматичность (CIE1931) |
Белый |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Красный |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Зеленый |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Синий |
BX | 0.137 | ||||
| КАК | ||||||
| NTSC | 57% | |||||

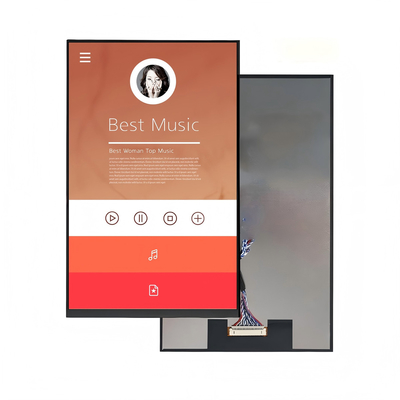

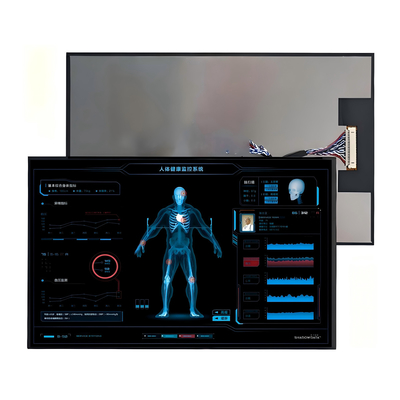

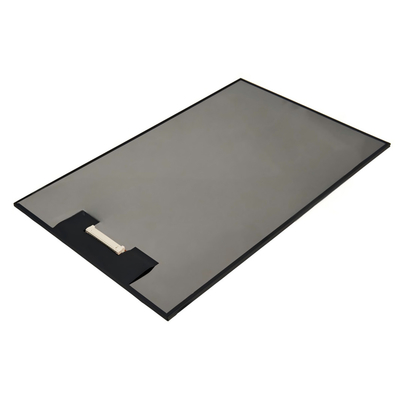

Фото продуктов
Экологические / испытания надежности
| Нет, нет. | Испытательный пункт | Состояние | Примечания |
| 1 | Операция при высоких температурах | Ts= +70°C, 240 часов |
Примечание 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Работа при низкой температуре | Ta= -20°C, 240 часов | Примечание 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Хранение при высокой температуре | Ta= +80°C, 240 часов | IEC60068-2-2 GB2423. 2-89 |
| 4 | Хранение при низкой температуре | Ta= -30°C, 240 часов | IEC60068-2-1 GB/T2423.1-89 |
| 5 | Хранение при высокой температуре и влажности | Ta= +60°C, 90% RH max, 160 часов |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | Тепловой удар (недействительность) | -30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов |
Начнем с холода. температура, заканчивается высокая температура IEC60068-2-14, GB2423.22-87 |
|
7 |
Электростатический разряд (операция) |
C=150pF, R=330 Ω, 5 баллов/панель Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5 время; (среда: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Вибрация (неоперация) |
Диапазон частот: 10 ~ 55 Гц, удар: 1.mm Стрелка: 10Hz~55Hz~10Hz 2 часа в каждом направлении X.Y.Z. (состояние упаковки) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | Удар (недействительность) |
60G 6ms, ± X, ± Y, ± Z 3 раза в каждом направлении |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Испытание упаковки |
Высота: 80 см, один угол, три края, 6 поверхностей |
IEC60068-2-32 GB/T2423.8-1995 |
