Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый дисплей на электронной бумаге | Резолюция: | Разрешение 200х200 точек |
|---|---|---|---|
| Режим отображения: | активная матрица | Элемент водителя: | Матрица -Si TFT активная |
| Отображение цвета: | Черный, белый и красный | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (мм) | Активная зона: | 27 ((H) x 27 ((V) (мм) |
| Пиксельный диапазон: | 140х140 (188dpi) ммм | Пин-номер: | 24 штифта |
| Интерфейс: | ППИ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей с электронными чернилами 200*200,1.5 дюймовый дисплей на электронной бумаге,Дисплей квадратной полки с этикеткой |
||
** Загрузка таблицы данных **
SFEPD154QXBWR-7237AN Спецификация.pdf
Стандартный перечень продуктов EPD.pdf
Преобразуйте свой дисплей с помощью нашего 1,54-дюймового дисплея с электронной чернильной бумагой!
Если вы ищете инновационное решение для маркировки на полках и ценовой маркировки, не ищите дальше!5-дюймовый дисплей с электронной чернильной бумагой с четким разрешением 200x200, разработанный специально для современных розничных магазинов.
Ключевые особенности:
Сверхнизкое потребление энергии:Используя технологию E-Ink, наш дисплей потребляет минимальное количество энергии, что делает его идеальным для длительного использования без частой замены батареи.
Высокая видимость:1,5-дюймовый дисплей обеспечивает высокую контрастность и отличную читаемость при различных условиях освещения, гарантируя, что ваши этикетки выделяются.
Многогранное применение:Идеально подходит для наклейки на полках, ценовых ярлыков, информационных дисплеев продуктов и рекламных сообщений, этот электронный бумажный дисплей можно легко интегрировать в существующие системы.
Стильный и компактный дизайн:Его изящный и компактный форм-фактор идеально подходит для различных розничных настроек, улучшая визуальную рекламу, не занимая много места.
Легко обновлять:Благодаря поддержке интерфейса SPI вы можете быстро и легко обновлять дисплеи по мере необходимости, гарантируя, что ваша информация всегда актуальна.
Прочный и долговечный:Построенный, чтобы выдержать суровые условия оживленной розничной торговли, наш электронный бумажный дисплей сохраняет качество и производительность с течением времени.
Почему нужно использовать электронные чернила?
Дисплеи с электронными чернилами обеспечивают читательский опыт, похожий на бумагу, с возможностью поддерживать изображение без питания, что делает их экологически чистым выбором, соответствующим целям устойчивого развития.
Идеально подходит для бизнеса любого размера
Независимо от того, являетесь ли вы небольшим магазином, крупной сетью розничной торговли или чем-то другим, наши дисплеи E-Ink предоставляют современное решение для привлечения клиентов и увеличения продаж.
Получите свой сегодня!
Не упустите возможности повысить качество экспозиции вашего продукта с помощью экспозиции SPI 1,5 дюйма с электронной чернильной бумагой.
Механическая информация
| Параметр | Спецификации | Единица | Примечание |
| Размер экрана | 1.54 | Дюйм | |
| Разрешение дисплея | 200 ((H) × 200 ((V) | Пиксели | ДПИ:188 |
| Активная зона | 27.0 ((H) × 27.0 ((V) | мм | |
| Пиксельный диапазон | 0. 14х0. 14 | мм | |
| Конфигурация пикселей | Площадь | ||
| Размер контуры | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | мм | |
| Вес | 2. 18±0.5 | g |

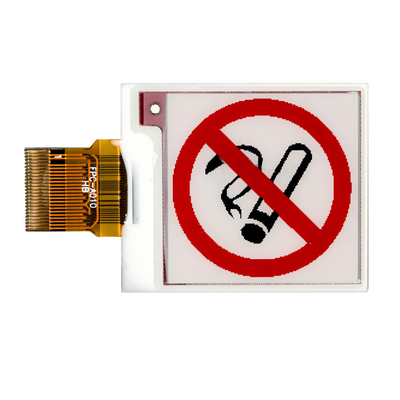

ПродуктРисунок
Определение пин интерфейса
| Нет, нет, нет. | Имя | I/O | Описание | Примечание |
| 1 | NC | Не соединяйте с другими концами NC | Держите открытым. | |
| 2 | ГДР | О | Контроль N-канального MOSFET-узла управления | |
| 3 | RESE | Я... | Ввод тока для цепи управления | |
| 4 | NC | Не соединяйте с другими концами NC | Держите открытым. | |
| 5 | VSH2 | В | Положительное питающее напряжение источника | |
|
6 |
TSCL |
О |
Этот пин - интерфейс I2C с цифровым датчиком температуры. Во время подключения к I2C slave требуется внешнее подтягивающее сопротивление. Когда не используется: Открыто |
|
|
7 |
TSDA |
I/O |
Этот пин - интерфейс I2C с цифровым датчиком температуры. Во время подключения к I2C slave требуется внешнее подтягивающее сопротивление. Когда не используется: Открыто |
|
| 8 | BS1 | Я... | Пин выбора интерфейса шины | Примечание 5-5 |
| 9 | ЗАВЕТЛЕНЫЙ | О | Выходной пин занятого состояния | Примечание 5-4 |
| 10 | RES# | Я... | Перезагрузить входный сигнал. | Примечание 5-3 |
| 11 | D/C# | Я... | Данные/командная точка управления | Примечание 5-2 |
| 12 | CS# | Я... | Чип выбирает входный пин | Примечание 5-1 |
| 13 | SCL | Я... | Серийный часовник (SPI) | |
| 14 | SDA | Я... | Пин серийных данных (SPI) | |
| 15 | VDDIO | П | Электроснабжение для интерфейса логических булавок Он должен быть подключен к VCI | |
| 16 | ВКИ | П | Силовое питание для чипа | |
| 17 | ВСС | П | Земля | |
|
18 |
VDD |
В |
Основной логический питательный пин VDD может регулироваться внутренне из VCI. Конденсатор должен быть подключен между VDD и VSS | |
| 19 | VPP | П | Силовое питание для программирования OTP. | |
| 20 | VSH1 | В | Положительное питающее напряжение источника | |
| 21 | ВГГ | В | Положительное напряжение управления Врата. | |
| 22 | VSL | В | Отрицательное источниковое приводное напряжение | |
| 23 | VGL | В | Отрицательное напряжение движения ворот. | |
| 24 | VCOM | В | Напряжение привода VCOM |
Абсолютный максимальный рейтинг
| Параметр | Символ | Рейтинг | Единица |
| Напряжение логического питания | ВКИ | - 0,5 до +6.0 | V |
| Логическое Входное напряжение | ИНО автомобиля | -0,5 до VCI +0.5 | V |
| Логика Выходное напряжение | VOUT | -0,5 до VCI +0.5 | V |
| Диапазон рабочей температуры | TOPR | от 0 до +40 | oC |
| Диапазон температуры хранения | TSTG | -25 до +70 | oC |
| Оптимальная температура хранения | TSTGo | 23±2 | oC |
| Оптимальная влажность хранилища | HSTGo | 55±10 | % RH |
Характеристики панели постоянного тока
| Параметр | Символ | Условия | Применяется | Минуточку. | Тип. | Макс | Объекты |
| Однопользовательская земля | ВСС | - | - | 0 | - | V | |
| Напряжение логического питания | ВКИ | - | ВКИ | 2.2 | 3.0 | 3.7 | V |
| Логическое напряжение ядра | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| Входное напряжение высокого уровня | ВИЧ | - | - | 0.8 VCI | - | - | V |
| Входное напряжение низкого уровня | VIL | - | - | - | - | 0.2 VCI | V |
| Высокое выходное напряжение | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| Выходное напряжение низкого уровня | VOL | IOL = 100uA | - | - | - | 0. 1 ВКИ | V |
| Типичная мощность | PTYP | VCI = 3,0В | - | - | 7.5 | - | мВт |
| Режим глубокого сна | PSTPY | VCI = 3,0В | - | - | 0.003 | - | мВт |
| Типичный рабочий ток | Iopr_VCI | VCI = 3,0В | - | - | 2.5 | - | mA |
| Время обновления изображения | - | 25 oC | - | - | 22 | - | Второй |
|
Текущий режим сна |
Islp_VCI |
Прямой ток/прямой ток выключен Без часов. Нет загрузки входа. |
- |
- |
20 |
uA |
|
|
Текущий режим глубокого сна |
IDslp_VCI |
Прямой ток/прямой ток выключен Без часов. Нет входной нагрузки Данные RAM не хранятся |
- |
- |
1 |
5 |
uA |
Испытание надежности
| Нет | Испытательные элементы | Условия испытания |
|
1 |
Хранение при низкой температуре |
T = -25°C, 240 ч Испытание на белом рисунке |
|
2 |
Хранение при высокой температуре | T=60oC, RH=35%, 240h Испытание белым рисунком |
|
3 |
Работа при высоких температурах | T=40oC, RH=35%, 240h |
|
4 |
Операция при низкой температуре | 0oC, 240h |
|
5 |
Высокотемпературный, Работа при высокой влажности |
T=40oC, RH=80%, 240h |
|
6 |
Высокая температура, Хранение с высокой влажностью |
T=50oC, RH=90%, 240h Испытание на белом рисунке |
|
7 |
Цикл температуры | 1 цикл:[-25oC 30 мин] → [+60oC 30 мин] : 50 циклов Испытание в белом рисунке |
|
8 |
Ультрафиолетовое воздействие | 765 Вт/м2 в течение 168 часов при температуре 40 °C Испытание на белом рисунке |
|
9 |
Оружие ESD |
Воздух +/-15КВ;Контакт +/-8КВ (испытание оболочки готового продукта, не только дисплей) Воздух +/-8KV;Контакт +/-6KV (обнаженный дисплей EPD, не включающий область IC и FPC) Air+/-4KV;Contact+/-2KV (обнаженный дисплей EPD, включая область IC и FPC) |

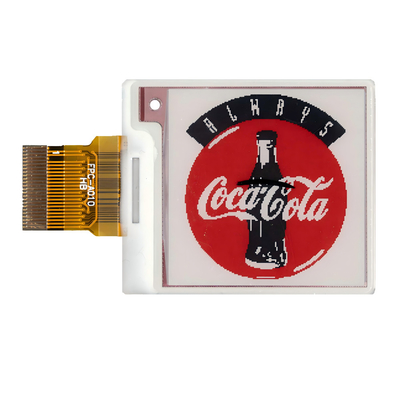

Изображение продукта
Устройства и сертификаты
Ключевое слово поиска:EPD 1,5 дюйма, 1,54 дюйма E-чернила дисплей, ESL дисплей 1,5 дюйма, Epaper 1,5 дюйма, E-дюйма 1,5 "
