Подробная информация о продукте:
|
Технология: | Электрофоретические E-ink (двустабильные) | Размер экрана: | 2,13 дюйма (54,1 мм по диагонали) |
---|---|---|---|
Особенности:: | Встроенная подсветка экрана | Разрешение: | 122 (Г) × 250 (В) пикселей | 130 DPI |
Интерфейс: | Настраиваемый SPI (3-проводной/4-проводной через вывод BS1) | Время освежения: | Полное обновление: 1.8 сек. Частичное обновление: 0.3 сек. |
Активная площадь: | 23.7 × 48,55 (мм) | Цвет: | Монохромный (черно-белый) |
Источник питания: | 10.5 мВт (Тип.) | Угол просмотра: | 180° (Сверхширокий) |
Оптический: | Отражаемость: 35% (типовая) | Эксплуатационная температура: | 0°C к +50°C |
Хранение температура.: | -25°C до +60°C | Согласие: | Соответствует требованиям REACH и RoHS и не содержит галогенов |
Изготовление на заказ:: | CTP необязательно через I2C, поддержка ламинирования OCA | Надежность: | Проверено в течение 240 часов при влажности 90%, ±8 кВ ESD, воздействие УФ-излучения |
Выделить: | 2,13-дюймовый модуль дисплея E Ink,дисплей на электронной бумаге со сверхнизким энергопотреблением |
Дисплей E Ink промышленного класса для суровых условий

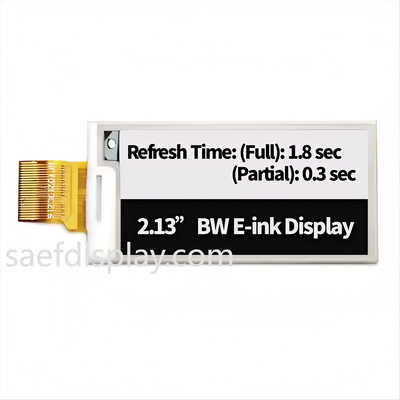

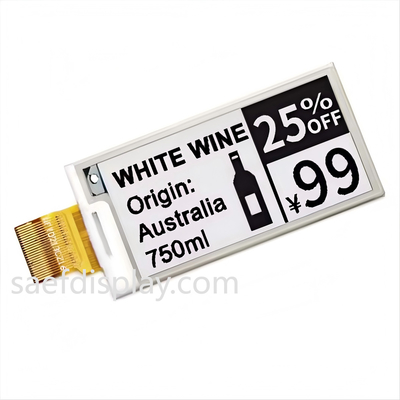

SFE213RJBW-7307A - это 2,13-дюймовый монохромный электрофоретический дисплей (EPD), разработанный для требовательных промышленных применений, включая электронные ценники (ESL), портативные медицинские устройства и периферийные системы IoT. Благодаря сверхнизкому току в режиме глубокого сна (<1μA) и настраиваемым SPI-интерфейсам (4-проводной или 3-проводной), этот модуль обеспечивает годы работы от батареи, сводя к минимуму нагрузку на ресурсы MCU.
Точная инженерия для интеграции на заводе
Надежность: проверено в соответствии со стандартами IEC 60068-2 на устойчивость к тепловому удару (-25°C ↔ +70°C), влажности (90% относительной влажности) и вибрации.
Стабильность цепочки поставок: Произведено на сертифицированных по ISO 9001/14001 предприятиях в Шэньчжэне, Китай, с отслеживаемым источником компонентов (индукторы Taiyo Yuden, диоды OnSemi).
Поддержка проектирования: включает в себя эталонные схемы (страница 19), формы сигналов LUT и диаграммы синхронизации AC (страница 13) для быстрой интеграции в печатную плату.
Техническая дифференциация по сравнению с обычными дисплеями
Частичное обновление (0,3 с): в 6 раз быстрее, чем полное обновление (1,8 с) для динамического обновления цен ESL.
Встроенное управление питанием: интегрированные усилители/регуляторы для VCOM, VGH, VGL – внешний PMIC не требуется.
Защита от электростатического разряда: соответствует IEC61000-4-2 (4 кВ контакт/8 кВ воздух) для надежности при работе на заводе.
Идеально подходит для инженерных команд США/Германии
Автоматизированные системы ESL: поддержка последовательного подключения SPI для крупномасштабных развертываний.
Медицинские/логистические инструменты: широкий диапазон рабочих температур (-25°C to +60°C хранения) для соответствия требованиям холодовой цепи.
Ориентация на долговечность: 50 000+ циклов обновления с бистабильным удержанием изображения с нулевым энергопотреблением.
Заказ и соответствие
MOQ: 1000 единиц (доступны пользовательские объемы).
Время выполнения заказа: 4–6 недель (авиаперевозка в ЕС/США).
Документация: полные отчеты о тестировании REACH/RoHS, упаковка, соответствующая IPC (480 шт./коробка).
▶ Загрузите паспортные данные на этой странице.
▶ Запросите образцы CTP: индивидуальные сенсорные решения со сроком выполнения 20 дней.
Механические характеристики
Параметр | Характеристики | Единица измерения | Примечание |
Размер экрана | 2.13 | Дюйм | |
Разрешение дисплея | 122(В)×250(В) | Пиксель | Точек на дюйм:130 |
Активная область | 23.7×48.55 | мм | |
Шаг пикселя | 0. 1943×0.1942 | мм | |
Конфигурация пикселей | Прямоугольник | ||
Габаритные размеры | 29.2(В)×59.2 (В) ×0.9(Г) | мм | |
Вес | TBD | г |
Абсолютные максимальные значения
Параметр | Символ | Значение | Единица измерения |
Напряжение питания логики | VCI | -0.3 to +6.0 | В |
Напряжение логического входа | VIN | -0.3 to VCI +0.3 | В |
Напряжение логического выхода | VOUT | -0.3 to VCI +0.3 | В |
Диапазон рабочих температур | TOPR | 0 to +50 | ºC |
Диапазон температур хранения | TSTG | -25 to+60 | ºC |
Оптимальная температура хранения | TSTGo | 23±2 | ºC |
Опт ма температура хранения | HSTGo | 55±10 | RH |
Характеристики постоянного тока панели
Параметр |
Символ | Условие | Мин. |
Тип. |
Макс. |
Единица измерения | |
Одиночное заземление | GND |
- |
- |
0 |
- |
В | |
Напряжение питания ввода/вывода | VDDIO |
- |
2.3 | 3.3 | 3.6 | В | |
Напряжение питания цифрового/аналогового сигнала |
VDD |
- |
2.3 | 3.3 | 3.6 |
В |
|
Высокий уровень входного напряжения |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
В |
|
Низкий уровень входного напряжения | Vil |
- |
0 |
- |
0.3VDDIO |
В |
|
Высокий уровень выходного напряжения | Voh | IOH = 400uA | VDDIO-0.4 |
- |
- |
В |
|
Низкий уровень выходного напряжения | Vol | IOL = -400uA | 0 |
- |
0.4 |
В |
|
Напряжение питания OTP | VPP |
- |
7.5 | 7.75 | 8.0 | В | |
Выходное напряжение VCOM | VCOM | -4.0 |
- |
-0.1 | В | ||
Положительное напряжение затвора | VGH | + 17 |
- |
+20 | В | ||
Отрицательное напряжение затвора | VGL | -20 |
- |
-17 | В | ||
Положительное напряжение источника | VDH | +2.4 | +15 | + 15 | В | ||
Положительное напряжение источника | VSHR | +2.4 | +5 | + 15 | В | ||
Отрицательное выходное напряжение источника |
VDL |
-15 |
-15 |
-2.4 |
В |
Оптические характеристики
Символ |
Параметр |
Условия | Значения | Единицы измерения | ||
Мин . | Тип. | Макс | ||||
R | Белая отражательная способность | Белый | 30 | 35 | - | % |
CR | Коэффициент контрастности | - | 8 | 15 | - | |
T update_ RS | Время обновления | 25℃ | - | 0.3-1.8 | - | сек |
Назначение контактов ввода/вывода
№ | Название | В/В | Описание |
1 | NC | Не подключать к другим контактам NC | |
2 | GDR | O | Управление затвором N-канального MOSFET |
3 | RESE | P | Вход датчика тока для контура управления |
4 | NC | Не подключать к другим контактам NC | |
5 | VDHR | P | Положительное напряжение источника |
6 | TSCL | O | Интерфейс I 2 C к контакту тактирования цифрового датчика температуры |
7 | TSDA | В/В | Интерфейс I2C к контакту данных цифрового датчика температуры |
8 | BS | I | Контакт выбора интерфейса шины |
9 | BUSY_N | O | Выходной контакт состояния занятости |
10 | RST_N | I | Вход сигнала сброса. Активный низкий. |
11 | DC | I | Контакт управления данными/командой |
12 | CSB | I | Входной контакт выбора микросхемы |
13 | SCL | I | Контакт последовательной синхронизации (SPI) |
14 | SDA | В/В | Контакт последовательных данных (SPI) |
15 | VDDIO | P | Питание напряжения ввода/вывода |
16 | VDD | P | Цифровое/аналоговое питание |
17 | GND | P | Цифровая земля |
18 | VDDD | P | Вход и выход напряжения 1,8 В |
19 | VPP | P | Источник питания для программирования OTP |
20 | VDH | P | Положительное напряжение источника |
21 | VGH | P | Положительное напряжение затвора |
22 | VDL | P | Отрицательное напряжение источника |
23 | VGL | P | Отрицательное напряжение затвора |
24 | VCOM | O | Напряжение управления VCOM |
