Подробная информация о продукте:
|
| Продукт: | 2.4 дюйма TN TFT LCD | Резолюция: | 240*320 пикселей |
|---|---|---|---|
| Сенсорный экран: | Без | Направление просмотра: | 12H |
| Интерфейс: | ППИ | Пин-номер: | 10 ШТЫРЕЙ |
| Соединение: | Подключение | Поверхностная яркость: | 400 cd/m2 (настраиваемая) |
| Дисплей: | ST7789V, ILI9341 необязательно | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Модуль дисплея Lcd интерфейса SPI,Модуль LCD-дисплея 240×320,2.4 дюймовый LCD дисплейный модуль |
||
Низкая стоимость 2,4 дюйма QVGA TFT LCD
Saef Technology специализируется на производстве TFT дисплеев и сенсорных экранов. Мы также можем предоставить индивидуальные услуги в соответствии с требованиями клиентов.4-дюймовые ТФТ-дисплеи, наша компания добилась хорошего контроля и оптимизации затрат на продукцию, что привело к чрезвычайно высокой рентабельности.Поэтому все больше пользователей выберут SAEF в качестве своего долгосрочного партнера.
24-дюймовый TFT дисплей SFTO240JY-7182AN с разрешением 240 × 320 пикселей обеспечивает четкое отображение изображения.Эта модель имеет интерфейс SPI и может достичь яркости 400cd / m 2, адаптируется к различным условиям освещения. Продукт может работать в диапазоне от -20 до 70 °C и адаптироваться к различным условиям окружающей среды.обеспечение того, чтобы долгосрочное хранение не повлияло на его эффективностьЭтот 2,4-дюймовый QVGA TFT дисплей широко используется в различных областях, таких как медицинское оборудование, промышленное управление, умные дома и навигация автомобилей.Их высокая яркость (до 1000 нит) и контрастность делают их все еще хорошо видимыми на открытом воздухе или при прямом солнечном светеНизкая стоимость является основным преимуществом 2,4-дюймового TFT 240 * 320 точечного матричного продукта SFTO240JY-7182AN, что делает его идеальным выбором для проектов с ограниченным бюджетом, но требующих хорошей производительности дисплея.

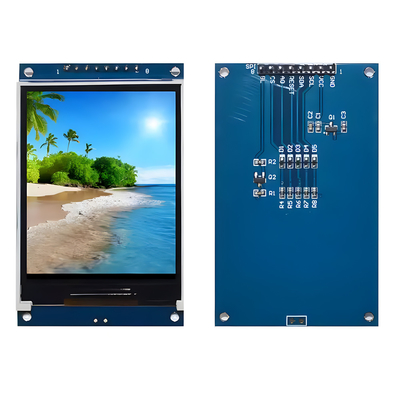

Для разработчиков столь же важна поддержка драйверов для экранов дисплеев и библиотек разработки.SFTM240JY-7182AN(с PCB) поддерживают библиотеки разработки, такие как GFX Library для Arduino, обеспечивая эффективную производительность дисплея и упрощенные процессы разработки.
Особенности
| Положение | Спецификация | Единица |
| Номер модели |
SFTO240JY-7182AN |
/ |
| Режим отображения | Обычно черный, передающий. | / |
| Направление просмотра | Двенадцать. | / |
| Цвета | 262K | / |
| Диск IC | СТ7789 | / |
| Тип интерфейса | 4 линия SPI | / |
| Размерный очертание | 42.72 ((W) х 59,46 ((H) х 2,34 ((T) |
мм |
| Активная зона | 36.72 ((W) х 48.96 ((H) |
мм |
| Резолюция | 240 RGB ((H) x 320 ((V) | пиксели |
| Пиксельный диапазон | 0.153 ((W) х 0.153 ((H) |
мм |
Очертание контуры
Описание интерфейса
|
- Нет, нет. |
Символ | Описание |
| 1 | ГНД | Земля |
| 2 | Перезагрузка | Пин LCM Reset |
| 3 | SCL | Серийный кнопку часов. |
|
4 |
РС |
Регистр выбирает пин RS= ∆ 1 ∆: отображение данных. RS= ≈ 0 ≈: Командные данные. |
| 5 | CS |
Чип выбирает пин (("Низкий" включен) |
| 6 | SDA | Ввод серийных данных |
| 7 | СДО | Выход серийных данных. |
| 8 | ВКК | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 9 | Светодиод + | Анод подсветка |
| 10 | Светодиодные... | Катод подсветка |
Схематическая схема
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение логического питания | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
| Влажность | RH |
- Я... |
90% ((Max60C) | RH |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
| Впередний ток | Если |
- Я... |
80 |
- Я... |
mA |
| Время эксплуатации |
- Я... |
- Я... |
40000 |
- Я... |
Часы |

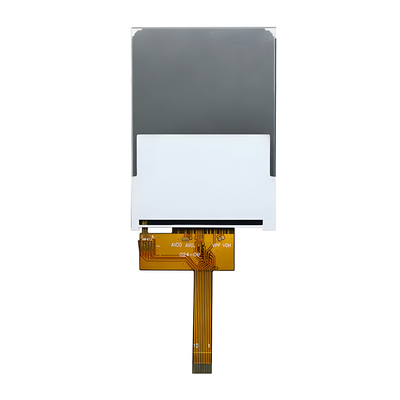

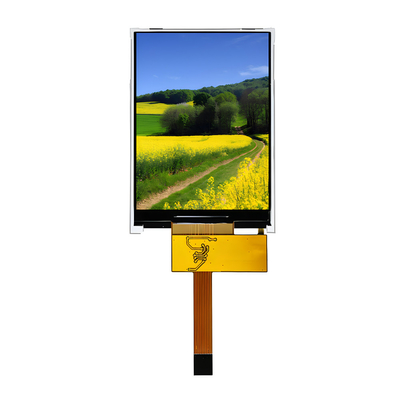

Фото продуктов
Устройства и сертификаты
