Подробная информация о продукте:
|
| Продукт: | 3.5 дюймовый TFT LCD экран | сенсорный экран: | Резистивная сенсорная панель (необязательно) |
|---|---|---|---|
| Резолюция: | 320x240 | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | RGB (настраиваемый) |
| Пин-номер: | 45 штифтов (настраиваемые) | Соединение: | Замыкание (настраивается) |
| Поверхностная яркость: | 350 cd/m2 (нит) (настраиваемый) | Срок службы светодиодов: | 40,000 часов |
| Выделить: | Экран дюйма TFT LCD RGB 3,5,Экран дюйма TFT LCD QVGA 3 |
||
** Загрузка таблицы данных **
SF-TC350M-9268A1-T Спецификация.pdf
SF-TC350M-9268A1-N Спецификация.pdf

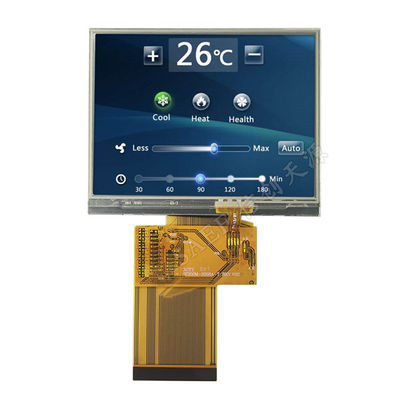

3.5 дюймовый TFT LCD экран 320x240 QVGAтип ландшафтас RGB интерфейсом TFT Lcd Module
Saef Tech SF-TC350M-9268A1-T - это диагональный 3,5 дюймовый модуль TFT-LCD с разрешением QVGA 320x240 пикселей.Он включает в себя функции контроллера и управляющего IC., поддерживает RGB интерфейс, напряжение питания (Vdd) варьируется от 2.5V до 3.3V. Этот модуль имеет панель поверхности Anti-Glare, направление просмотра 6 часов и соотношение сторон 4:3.
SF-TC350M-9268A1-T TFT-LCD модуль является ландшафтным режимом с яркостью 350 нит.SF-TC350M-9268A1-T может работать при температуре от -20°C до +70°C; температура хранения колеблется от -30°C до +80°C.
Частые вопросы
1Как я могу сделать заказ?
Пожалуйста, укажите ваши требования как можно более четко, чтобы мы могли отправить вам предложение в первый раз, а затем вы можете сделать заказ.
Для проектирования или дальнейшего обсуждения лучше связаться с нами по электронной почте / телефону для более четкого и точного предложения решения LCD для вас. .
2Какую демонстрацию мы предоставляем?
У нас есть модуль цветного ЖК-дисплея TFT, монохромный модуль ЖК-дисплея, модуль ЖК-дисплея OLED, модуль ЖК-дисплея с цифровой рамкой, Android Tablet и т. Д. Мы поддерживаем как внутренние, так и наружные приложения,промышленное и коммерческое применение.
Мы также поддерживаем стандартные решения и индивидуальные решения.
У нас есть готовые и готовые продукты, чтобы предоставить клиентам универсальные решения.
3А как насчет гарантии?
У нас 1 год гарантии. Все дефекты можно вернуть и заменить.
4Какие у вас сроки доставки?
Мы принимаем EXW, FOB, FCA и т. Д. Вы можете выбрать тот, который является наиболее удобным или экономически эффективным для вас.
| Продукт: | 3.5 дюймовый TFT LCD экран | Прикосновение к экрану | Резистивная сенсорная панель (необязательно) |
|---|---|---|---|
| Решение: | 320х240 | Размер стекла крышки: | Настраиваемый |
| Направление просмотра: | 12:00 | Интерфейс: | RGB (настраиваемая) |
| Номер пин-кода: | 45 штифтов (настраиваемые) | Подключение: | Замыкание (настраивается) |
| Светимость поверхности: | 350 Cd/m2 (ниты) (настраивается) | Продолжительность жизни светодиода: | 40000 часов |
Почему выбрать нас?
1- Да.Мы предоставляем решения для LCD дисплеев
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2- Да.Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3- Да.Приверженность надежности качества
SAEF является квалифицированным по ISO9001: 2015 и ISO14000, отвечая требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4- Да.Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.
30,5-дюймовый TFTэкранРисунок
Определение пин:
| Пин No. | Символ | I/O | Описание |
| 1 | LED-K1 | Я... | Светодиодный катод |
| 2 | LED-K2 | Я... | Светодиодный катод подключается к светодиоду-K1 |
| 3 | Светодиод-А1 | Я... | ЛЭД-анод |
| 4 | Светодиод-А2 | Я... | Подключение светодиодного анода к светодиоду-A1 |
| 5 ~ 7 | NC | - | Никакой связи |
| 8 | /RESET | Я... | Перезагрузить пин |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | SCL | Я... | Сигнал часа SPI |
| 11 | SDI | Я... | Пин ввода интерфейса SPI |
| 12 | B0 | Я... | Синий сигнал передачи данных (LSB) |
| 13 ~ 19 | В1-7 | Я... | Синий сигнал данных |
| 20 | G0 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21 ~ 27 | G1-7 | Я... | Сигнал данных "ЗЕЛЕНЫЙ" |
| 28 | R0 | Я... | Сигнал данных RED (LSB) |
| 29 ~ 35 | R1-7 | Я... | Красный сигнал данных |
| 36 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 37 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 38 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 39 ~ 40 | NC | - | Никакой связи |
| 41 | VDD | Я... | +2,8В источник питания |
| 42 | VDDIO | Я... | 1.8V ~ 2.8V Источник питания |
| 43 | YU | Я... | Пин панели сенсорной |
| 44 | XL | Я... | Пин панели сенсорной |
| 45 | YD | Я... | Пин панели сенсорной |
| 46 | XR | Я... | Пин панели сенсорной |
| 47 ~ 51 | NC | - | Не связь |
| 52 | ЕНАБЛЕ | Я... | Вводные данные включить управление |
| 53 ~ 54 | ГНД | Я... | Силовое заземление |
30,5-дюймовый TFTэкран Реальное изображение продукта
