Подробная информация о продукте:
|
| Продукт: | 0.96 дюймовый TFT LCD | Резолюция: | 80х160 точек |
|---|---|---|---|
| Направление просмотра: | IPS, свободный угол обзора | Интерфейс: | SPI-интерфейс |
| Пин-номер: | 8 штырей | Соединение: | Стыковочные устройства |
| Поверхностная яркость: | 260 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | Интерфейс SPI IPS TFT дисплей,80x160 пикселей IPS TFT дисплей,0.96 дюймовый IPS TFT дисплей |
||
** Загрузка таблицы данных **
SFTO096JY-7183AN Спецификация.pdf
0.96 дюймовый интерфейс TFT SPI
Несмотря на их небольшие размеры, небольшие экраны TFT LCD широко используются в таких отраслях, как умные носимые устройства, инструменты, цифровые камеры, электронные теги, коммуникационные устройства и умные дома.Это 0.96 дюймовый небольшой TFT дисплей SFTO096JY-7183AN использует интерфейс SPI (серийный периферийный интерфейс), который представляет собой высокоскоростной, полный дуплекс,шина синхронной связи, занимающая только четыре линии на пинах чипа, экономия места для пинов чипа и макетов ПКБ.
SFTO096JY-7183AN представляет собой цветный TFT LCD дисплей с диагональю 0,96 дюйма и разрешением 80x160.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля модели SFTO096JY-7183AN составляет 13,5x27,9x1,5 мм, а размер активной области - 10,8x21,7 мм.Технология IPS, используемая в продукте, гарантирует, что пользователи могут получить панорамный вид экрана и отличный пользовательский опыт из любого направления.
Особенность
| Нет, нет, нет. | Положение | Содержание |
| 1 | Размер ЖК | 0.96 дюймов (по диагонали) |
| 2 | Режим отображения | Обычно черный |
| 3 | Резолюция | 80 ((H) RGB x 160 ((V) |
| 4 | Пунктная высота | 0.135 (H) x 0.1356 ((V) мм |
| 5 | Активная зона | 10.8 ((H) x 21,7 (V) мм |
| 6 | Размер модуля | 13.5 ((H) x 27.9 ((V) x1.5 ((D) мм |
| 7 | Цветовая композиция | RGB V Вертикальная полоса |
| 8 | Интерфейс | SPI 4 LINE |
| 9 | Диск IC | ST7735S |
| 10 | Просветительность ((cd/m2) | 260 (TYP) |
| 11 | Направление просмотра | Весь вид |
| 12 | Подсветка | 1 белый светодиод |
| 13 | Операционная температура. | -20°C ~ + 70°C |
| 14 | Температура хранения. | -30°C~+80°C |

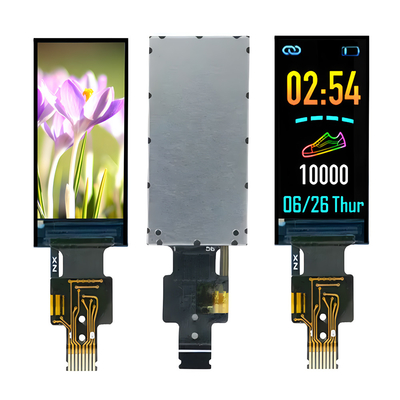

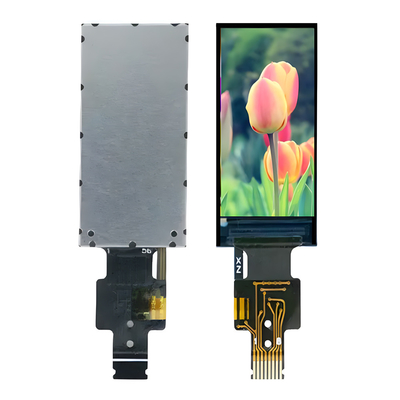

0.96 дюймовый интерфейс TFT SPI ПродуктРисунок
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение логического питания | ОВВСК | 1.65 | 1.8/2.8 | 3.3 | V |
| Напряжение аналогового питания | ВКК | 2.6 | 2.8 | 3.3 |
- Я... |
| Вводный ток | Идд. |
- Я... |
20 |
- Я... |
mA |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица | Состояние |
| Напряжение вперед | Vf | 3.0 | 3.2 | 3.4 | V |
- Я... |
| Впередний ток | Если |
- Я... |
20 |
- Я... |
mA |
- Я... |
| Время эксплуатации |
- Я... |
- Я... |
40000 |
- Я... |
Часы |
Определения фиксатора
|
Пин |
Символ |
Описание |
| 1 | LEDA | Анод подсветка |
| 2 | ГНД | Земля |
| 3 | Перезагрузка | Пин LCM Reset |
|
4 |
D/C |
Регистр выбирает пин D/C = ≈ 1 ≈: отображение данных. D/C = ≈ 0 ≈: Командные данные. |
| 5 | SDA | Ввод серийных данных |
| 6 | SCL | Серийный часовник |
| 7 | VDD | Электрическое питание для аналоговых устройств (2.8V-3.3V) |
| 8 | CS |
Чип выбирает пин (("Низкий" включен) |
Оптические характеристики
| Положение | Символ | Условия измерения | Минуточку. | Тип. | Макс. Макс. | Единица | |
| Время ответа | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
мс |
|
Угол обзора |
θ |
φ = 0o | 25 oC | - | 80 | - |
Уровень |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Соотношение контраста | КР | - | 25 oC | 800 | - | - | |
|
Цвет координаты CIE |
Белый | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Красный | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Зеленый | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Синий | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| Проницаемость (с поляризатором) |
5.09 |
% | |||||

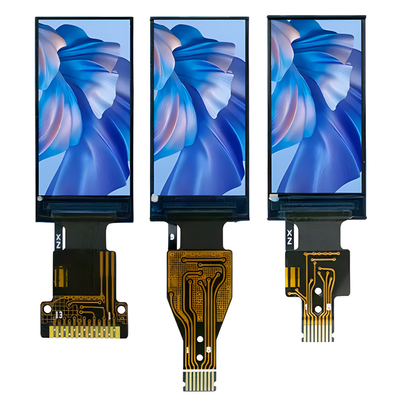

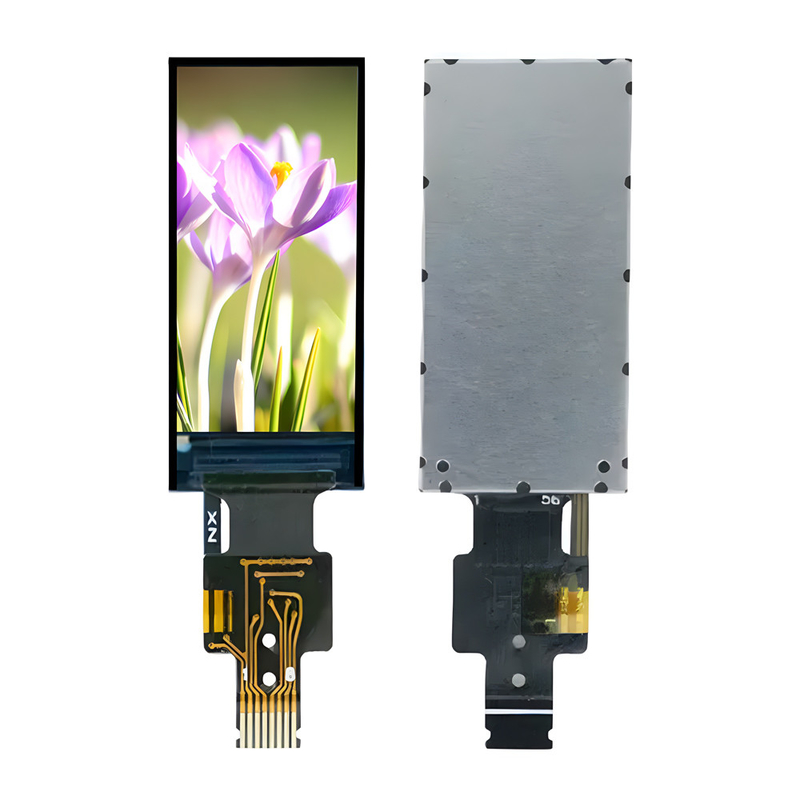

0.96 дюймовый интерфейс TFT SPI ПродуктЯ...Магия
Условия испытания надежности
| Нет, нет. | ИТМ | Условия | Критерий |
|
1 |
Высокая температура (испытание без эксплуатации) | 80°C*240 часов |
Нет дефекта Функции работы при комнатной температуре Допустимо (IDD LCM в предварительных и последующих испытаниях должна соответствовать спецификации)
|
|
2 |
Низкая температура (испытание без эксплуатации) | -30°C*240 часов | |
|
3 |
Испытание без работы при высокой температуре/влажности | 60°C*90%RH*240Hrs | |
|
4 |
Испытание работы при высокой температуре
|
70°C*240 часов | |
|
5 |
Испытание работы при низкой температуре | -20°C*240 часов | |
| 6 | Испытание теплового удара | -20 °C ((30 мин) <>70 °C ((30 мин) * 10ЦИКЛОВ |
