Подробная информация о продукте:
|
| Продукт: | 4-дюймовый TFT квадратный дисплей | сенсорный экран: | без прикосновения, (с CTP необязательно) |
|---|---|---|---|
| Резолюция: | 480*480 | Размер защитного прозрачного стекла: | Настраиваемый |
| Направление просмотра: | все углы обзора, IPS | Интерфейс: | RGB+SPI (интерфейс MIPI необязателен) |
| Пин-номер: | 40 штифтов | Соединение: | ZIF |
| Поверхностная яркость: | 420 cd/m2 ((nits) типично | Срок службы светодиодов: | 40,000 часов |
| Выделить: | 4 модуль экрана касания дюйма TFT,модуль экрана касания 480X480 TFT,Экран дюйма TFT RGB 4 |
||
** Загрузка таблицы данных **
SFTC400B-8951AN Спецификация.pdf
SFTC400B-8951ACT Спецификация.pdf
4 дюймовый сенсорный модуль экрана TFT RGB SPI квадратный 480X480 TFT IPS LCD
SF-TC400B-8951A-N представляет собой 4-дюймовый Square IPS TFT-LCD дисплейный модуль; изготовленный с разрешением 480 x 480 пикселей. SF-TC400B-8951A-N TFT LCD модуль поддерживает серийный интерфейс RGB SPI,Он был оснащен с IPS панель, которая имеет преимущество более широкого угла зрения левой:80 / Правый:80 / Вверх:80 / Вниз:80 градусов (типичный), соотношение контрастности 800: 1 (типичное значение), яркость 4200 нит (типичное значение), панель поверхности ослепления, соотношение сторон 1:1.
SF-TC400B-8951A-N LCD дисплей с интегрированным драйвером IC ST7701S на модуле, интерфейс питания напряжением от 2,5V до 3,6V, типичное значение 2,8V.Модуль WF40E может работать при температуре от -20°C до +70°C; температура хранения колеблется от -30°C до +80°C.
| Продукт: | 4-дюймовый TFT-дисплей | Прикосновение к экрану | Без прикосновения, (с CTP необязательно) |
|---|---|---|---|
| Решение: | 480*480 | Размер стекла крышки: | Настраиваемый |
| Направление просмотра: | Все углы обзора, IPS | Интерфейс: | RGB+SPI ((MIPI интерфейс необязателен) |
| Номер пин-кода: | 40 штифтов | Подключение: | ZIF |
| Светимость поверхности: | 420 Cd/m2 (нит) Типичный | Продолжительность жизни светодиода: | 40000 часов |
Почему выбрать нас?
1- Да.Мы предоставляем решения для LCD дисплеев
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.
2- Да.Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3- Да.Приверженность надежности качества
SAEF является квалифицированным по ISO9001: 2015 и ISO14000, отвечая требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4- Да.Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.

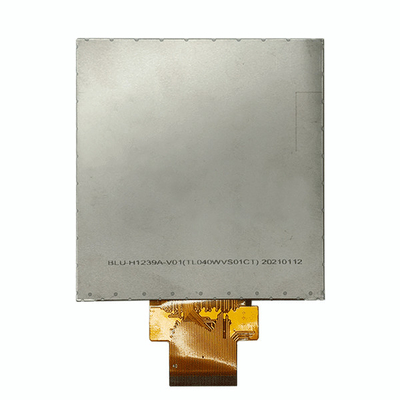

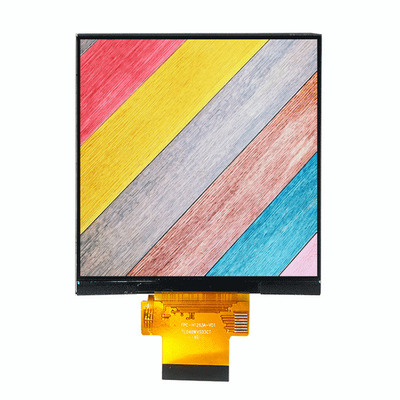

4 дюймовый сенсорный модуль экрана TFT RGB SPI квадратный 480X480 TFT IPS LCDРисунок
Определение пин:
| ПИН-код No. | СИМБОЛ | Подробная информация |
| 1 | Светодиод А | ЛЕД-АНОД |
| 2 | Светодиод K1 | ЛЕД-катод |
| 3 | LEDK2 | ЛЕД-катод |
| 4 | ГНД | ЗЕМЛЯ |
| 5 | ВКИ | ПРЕДЛОЖЕНИЕ СВЕТОМ |
| 6 | Перезагрузка | Сигнал резагрузки, активный низкий |
| 7 | NC | Никакой связи. |
| 8 | NC | Никакой связи. |
| 9 | SDA | Сигнал данных SPI |
| 10 | SCK | Сигнал с часов |
| 11 | CS | Сигнал SPI CHIP SELECT |
| 12 | PCLK | RGB DOT CLOCK SIGNAL (РГБ точечный часовой сигнал) |
| 13 | DE | RGB DATA ENABLE СИГНАЛ |
| 14 | VSYNC | Сигнал синхронизации RGB-фремы |
| 15 | HSYNC | Сигнал синхронизации RGB |
| 16 ~ 33 | DB0 ~ DB17 | РГБ DATA SIGNAL |
| 34 | ГНД | ЗЕМЛЯ |
| 35 | TP_INT | ПРЕКРАСТИТЕЛЬНОЕ ПРЕКРАСТИЕ |
| 36 | TP_SDA | СИГНАЛ ИНФОРМАЦИИ |
| 37 | TP_SCL | Сигналы часов с помощью прикосновения |
| 38 | TP_RESET | СИГНАЛ РЕСЕТА ТУЧА |
| 39 | TP_VCI | ПРИМЕЧАНИЕ СВЕТОВОЙ КОЛКИ |
| 40 | ГНД | ЗЕМЛЯ |
4 дюймовый сенсорный модуль экрана TFT RGB SPI квадратный 480X480 TFT IPS LCD
Этот ЖК-дисплей также предназначен для CTP, пожалуйста, проверьте фотографии демонстрируют ниже, его номер части SF-TC400B-8951A-CT
СОБОЙНЫЕ ПРОДУКТЫ, Предложенные для вашего дизайна
|
|
Подробная информация | Наше местонахождение |
|
|
480*480 квадратный TFT-дисплей типа IPS с интерфейсом CTP/PCAP (RGB+SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 портретный тип TFT, интерфейс MIPI, с интерфейсом CTP/PCAP (RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 портретного типа TFT LCD, 3-линейный SPI+RGB 24 битовый интерфейс | SF-TC397B-8774C-T |
