Подробная информация о продукте:
|
| Продукт: | 1.54 дюйма SPI EPD | Резолюция: | Разрешение 152x152 точек |
|---|---|---|---|
| Пин-номер: | 8 штырей | Интерфейс: | ППИ |
| Элемент водителя: | Матрица -Si TFT активная | Режим отображения: | AM EPD |
| Отображение цвета: | Black+white | Оптики: | Все углы наблюдения |
| Печатная пластина.: | 32 ((H) x 50 ((V) x 2.2 ((D) мм | Активная зона: | 27.512 ((H) x 27.512 ((V) мм |
| Пиксельный диапазон: | 181 x 181 (188dpi) хм | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 152x152 точки E-Ink дисплей,1.54" дисплей электронной бумаги,1.5 дюймовый дисплей с электронным чернилом |
||
Интерфейс SPI EPD 1,54 дюйма Введение продукта
SFEPM154ZYBW-7174AN - это активный матричный электрофоретический дисплей (AM EPD) с интерфейсом SPI.54-дюймовый модуль дисплея с электронным чернилом имеет эффективную площадь 152 × 152 пикселя и может отображать изображения с 1-битным черно-белым разрешениемЭтот модуль представляет собой электрофоретический дисплей на базе TFT-массива, а интегрированная схема включает в себя драйвер шлюза, драйвер источника, интерфейс MCU, контроллер времени, осциллятор и т. Д. DC-DC, SRAM, LUT, VCOM.Этот модуль можно использовать для портативных электронных устройств, такие как электронные системы маркировки на полках (ESL).
Особенности
Механические характеристики
| Параметр | Спецификации | Единица | Примечание |
| Размер экрана | 1.54 | Дюйм | |
| Разрешение дисплея | 152 ((H) × 152 ((V) | Пиксели | ДПИ:140 |
| Активная зона | 27.512 на 27.512 | мм | |
| Пиксельный диапазон | 0. 181 на 0. 181 | мм | |
| Конфигурация пикселей | Площадь | ||
| Размер контуры | 32.0(H) ×50.00(V) ×2.5 (D) | мм |

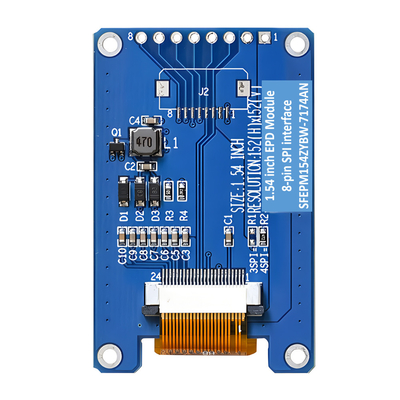

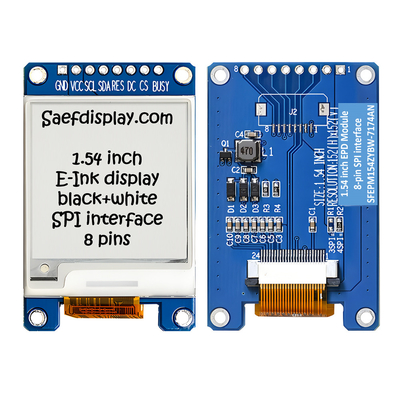

Интерфейс SPI EPD 1,54 дюйма Рисунок продукта
Присвоение входного / выходного пин-кода
| Нет, нет.. | Имя | I/O | Описание |
| 1 | ГНД | П | Земля |
| 2 | ВКК | П | Силовое питание для чипа |
| 3 | SCL | Я... | Серийный часовник (SPI) |
| 4 | SDA | I/O | Пин серийных данных (SPI) |
| 5 | RES# | Я... | Перезагрузить входный сигнал. |
| 6 | DC | Я... | Данные/командная точка управления |
| 7 | CS | Я... | Чип выбирает входный пин |
| 8 | ЗАВЕТЛЕНЫЙ | О | Выходной пин занятого состояния |
Оптические спецификации
Измерения выполняются под углом 45 градусов, если не указано иное, то обнаружение происходит перпендикулярно.
| Символ | Параметр | Условия | Минуты | Тип. | Макс | Объекты | Примечания |
| R | Белое отражение | Белый | 30 | 35 | - | % | 8-1. |
| КР | Соотношение контраста | Внутри помещений | 8:1 | - | 8-2. | ||
| ГН | 2Серый уровень | - | DS+(WS-DS) *n(m-1) | 8-3. | |||
| T обновление | Время обновления изображения | при 25 °C | 22 | - | Второй | ||
| Жизнь | Топр | 1000000 раз или 5 лет |
Примечания:
8-1, светомер, спектрофотометр для глаз.
8-2. CR = отражательность поверхности с всеми белыми пикселями / отражательность поверхности со всеми черными пикселями.
8-3. WS: Белое состояние, DS: Темное состояние
Характеристики панели постоянного тока
| Параметр | Символ | Условия | Применяемый пин | Минуточку. | Тип. | Макс | Единица |
| Однопользовательская земля | ВСС | - | - | 0 | - | V | |
| Напряжение логического питания | ВКК | - | ВКК | 2.2 | 3.0 | 3.7 | V |
| Время обновления изображения | - | 25 oC | - | - | 3 | - | Второй |
|
Текущий режим сна |
Islp_VCI |
Прямой ток/прямой ток выключен Без часов. Нет входной нагрузки Сохранение данных RAM |
- |
- |
25 |
- |
uA |
|
Текущий режим глубокого сна |
IDslp_VCI |
Прямой ток/прямой ток выключен Без часов. Нет входной нагрузки Данные RAM не хранятся |
- |
- |
3 |
5 |
uA |

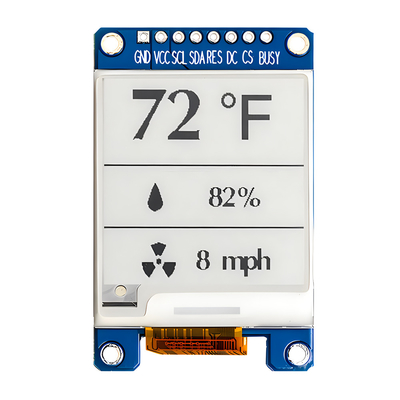

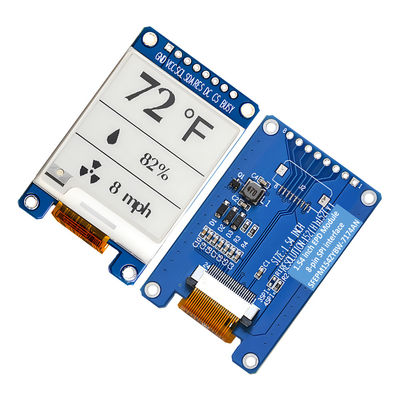

Интерфейс SPI EPD 1,54 дюйма Изображение продукта
