Подробная информация о продукте:
|
| Продукт: | 9-дюймовый RTP TFT | Резолюция: | 800 RGB x 480 |
|---|---|---|---|
| Сенсорный экран: | RTP | Интерфейс: | RGB |
| Поверхностная яркость: | 400 cd/m2 ((nits) | Направление просмотра: | 6H |
| Пин-номер: | 50 штифтов | Очертание Дим.: | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) (мм) |
| Активная зона: | 201.8 (H) x 114.5 ((V) (мм) | Обработка поверхности: | Твердое покрытие ((3H) |
| Отображение цветов: | 16,7 m | Соединение: | ZIF |
| Операционная температура.: | -20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 9-дюймовый TFT модуль,Модуль TFT интерфейса 50Pin,Промышленный модуль TFT |
||
Промышленный/медицинский 9 дюймовый TFT с RTP
SAEF Technology SFTO900SH-7170A4T представляет собой 9-дюймовый сенсорный экран LCD промышленного/медицинского класса с разрешением 1280x800 пикселей.Яркость SFTO900SH-7170A4T составляет 400cd/m2Он широко используется в приборах и счетчиках, GPS-устройствах, POS-терминалах, считывателях денежных средств, сканерах, домашней автоматизации, конференц-звонках, анализаторах, бытовых приборах, домашней автоматизации,и системы безопасности.
Этот 9-дюймовый TFT-дисплей промышленного класса может работать при температурах от -20 °C до +70 °C, с диапазоном температуры хранения от -30 °C до +80 °C.Этот продукт поставляется с резистивным сенсорным экраном с размерами 211.1 ((W) × 126.5 ((H) × 7.3 ((D) мм, поддерживает 24-битный RGB интерфейс и 50 пин (зиф-соединение).
Особенности
| Положение | Спецификация |
| Размер ЖК | 90,0 дюйма (диагональ) |
| Элемент драйвера | a-Si TFT активная матрица |
| Резолюция | 800 × 3 ((RGB) × 480 |
| Режим отображения | Обычно белый, передающий. |
| Пунктная высота | 0.0825 ((W) × 0.2327 ((H) мм |
| Активная зона | 198.000(W) × 111,696 ((H) мм |
| Размер модуля | 211.1 ((W) × 126,5 ((H) × 5,9 ((D) мм |
| Размер модуля ((с RTP) | 211.1 ((W) × 126,5 ((H) × 7,3 ((D) мм |
| Обработка поверхности | Антиотражатель |
| Цветовая композиция | RGB-полоска |
| Интерфейс | RGB |
| Показать направление ((Серый инверсия) | 6 часов |
| Потребление мощности подсветка | 2.046W ((Тип.) |
| Потребление энергии панели | 0.360W ((Тип.) |
| Вес | ТБД |

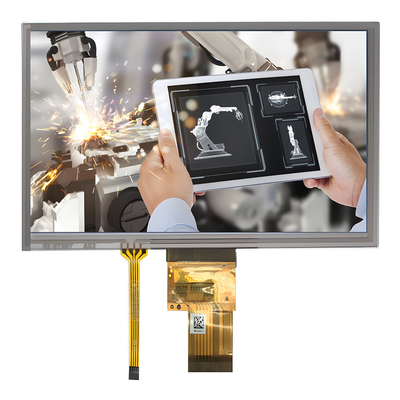

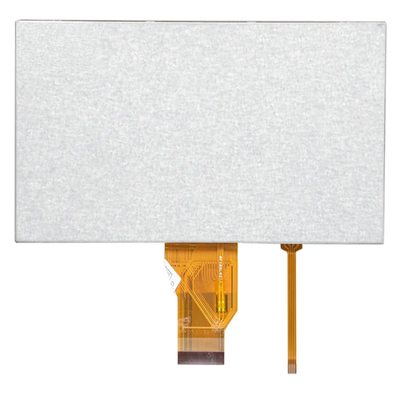

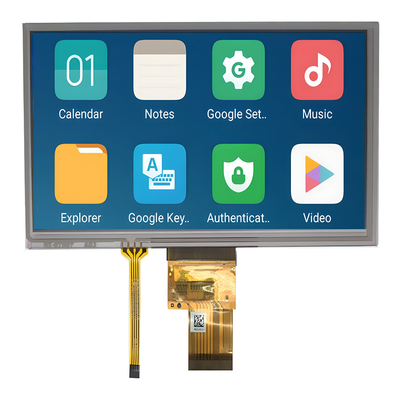

Промышленно-медицинский 9 дюймовый TFT с рисунком продукта RTP
Абсолютные максимальные рейтинги
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
|
| Минуточку. | Макс. Макс. | ||||
|
Напряжение питания |
DVDD | -Нет.3 | 5.0 | V | |
| AVDD | -Нет.5 | 13.5 | V | ||
| ВГГ | 13.0 | 19.0 | V | ||
| VGL | - Двенадцать.0 | - Второй.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Операционная температура Температура хранения |
TOP | - 20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| Обратное напряжение светодиодов | VR | - | 1.2 | V | Каждый светодиод Примечание 2 |
| Продолжающийся ток | Если | - | 25 | mA | Каждый светодиод |
Типичные условия эксплуатации
(GND=AVSS=0V, примечание 1)
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуточку. | Тип. | Макс. Макс. | ||||
|
Напряжение питания |
DVDD | 3.0 | 3.3 | 3.6 | V | Примечание 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| ВГГ | 16.3 | 17.0 | 17.7 | V | ||
| VGL | - Пять.7 | - Пять.0 | - Четыре.3 | V | ||
| Напряжение входного сигнала | VCOM | 3.2 | 4.2 | 5.2 | V | Примечание 4 |
| Входное логическое высокое напряжение | ВИЧ | 0.7 DVDD | - | DVDD | V |
Примечание 3 |
| Логика ввода низкое напряжение | VIL | 0 | - | 0.3 DVDD | V | |
Примечание 1: сначала нанесите DVDD и VGL на ЖК-дисплей, а затем нанесите VGH.
Примечание 2: Настройка DVDD должна соответствовать выходному напряжению сигналов (см. Примечание 3) системной платы клиента.
Примечание 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Примечание 4: Типичная VCOM является только эталонным значением, он должен быть оптимизирован в соответствии с каждым LCM. Не забудьте использовать VR.
Текущее потребление
(GND=AVSS=0V)
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуточку. | Тип. | Макс. Макс. | ||||
|
Текущий для драйвера |
IGH | - | 0.3 | 1 | mA | VGH = 17,0 В |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3,3В | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10,4 В | |
Условия вождения при подсветке
|
|
Символ |
Ценности |
Единица |
Примечание |
||
| Минуточку. | Тип. | Макс. Макс. | ||||
| Напряжение для светодиодного подсветки | VL | 8.4 | 9.3 | 10.2 | V | Примечание 1 |
| Ток для светодиодного подсветки | IL | 198 | 220 | 242 | mA | |
| Время службы светодиодов | - | 40,000 | - | - | Ч. | Примечание 2 |
Примечание 1: Напряжение питания светодиодов определяется количеством светодиодов при Ta=25°C и IL =220mA.
Примечание 2: Время службы LED определяется как уменьшение яркости модуля до 50% от первоначальной яркости при Ta=25°C и IL=220mA. Время службы LED может быть уменьшено, если
рабочая ИЛ меньше 220 мА.
Оптические характеристики
|
Положение |
Символ |
Состояние |
Ценности |
Единица |
||
| Минуточку. | Тип. | Макс. Макс. | ||||
|
Угол обзора (CR ≥ 10) |
θL | Φ=180° ((9 часов) | 60 | 70 | - |
степень |
| θR | Φ=0°(3 часа) | 60 | 70 | - | ||
| θT | Φ=90° ((12 часов) | 40 | 50 | - | ||
| θB | Φ=270° ((6 часов) | 60 | 70 | - | ||
|
Время ответа |
В тоннах |
Нормальное θ=Φ=0° |
- | 10 | 20 | msec |
| ТОФФ | - | 15 | 30 | msec | ||
| Соотношение контраста | КР | 400 | 500 | - | - | |
|
Цветовая хроматичность |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| Просветительность | Л |
- |
450 |
- |
cd/m2 | |
| Светимость ((с RTP) | Л | - | 400 |
- |
cd/m2 | |
| Однородность свечения | YU | 70 | 75 |
- |
% | |
Определение фиксатора
| Нет, нет, нет. | Символ | В / О | Функция |
| 1 | VLED | - | Мощность для светодиодного подсветки |
| 2 | VLED | - | Мощность для светодиодного подсветки |
| 3 | GLED | - | Установка для светодиодного подсветки |
| 4 | GLED | - | Установка для светодиодного подсветки |
| 5 | ГНД | П | Силовое заземление |
| 6 | VCOM | Я... | Общее напряжение |
| 7 | DVDD | П | Сила для цифровой схемы |
| 8 | МОД | Я... | Выбор режима DE/SYNC |
| 9 | DE | Я... | Ввод данных включен |
| 10 | VS | Я... | Вертикальный синхронный вход |
| 11 | HS | Я... | Горизонтальный синхронный вход |
| 12 - 19 | B7 - B0 | Я... | Синие данные ((MSB) |
| 20 - 27 | G7 - G0 | Я... | Зелёные данные ((MSB) |
| 28 - 35 | R7 | Я... | Красные данные ((MSB) |
| 36 | ГНД | П | Силовое заземление |
| 37 | DCLK | Я... | Образец часов |
| 38 | ГНД | П | Силовое заземление |
| 39 | L/R | Я... | Выбор слева / справа |
| 40 | У/Д | Я... | Выбор вверх/вниз |
| 41 | ВГГ | П | Врата на напряжение |
| 42 | VGL | П | Врата от напряжения |
| 43 | AVDD | П | Мощность для аналоговой схемы |
| 44 | Перезагрузка | Я... | Глобальный рестартовый пин. |
| 45 | NC | - | Никакой связи. |
| 46 | VCOM | Я... | Общее напряжение |
| 47 | DITHB | Я... | Функция дитерации |
| 48 | ГНД | П | Силовое заземление |
| 49 | NC | - | Никакой связи. |
| 50 | NC | - | Никакой связи. |
