Подробная информация о продукте:
|
| Продукт: | 2,4 дисплей IPS TFT дюйма | сенсорный экран: | Резистивный сенсорный экран |
|---|---|---|---|
| Резолюция: | 240*320 | Направление просмотра: | Все углы наблюдения |
| Интерфейс: | MCU (настраиваемая) | Пин-номер: | 25 штифтов (настраиваемые) |
| Соединение: | Вставка (настраиваема) | Поверхностная яркость: | 800 cd/m2 (настраивается) |
| Дисплей: | ST7789V | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | от -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2,4 дисплей дюйма TFT LCD,240X320 Резистивный модуль сенсорного экрана |
||
SF-TC240H-8269B-T Спецификация (2019-12-12) _20...
Описание
SAEF TECHNOLOGY SF-TC240H-8269B-T представляет собой TFT LCD дисплей IPS типа с диагональю 2,4 дюйма. Его разрешение дисплея составляет 240x320 QVGA, и благодаря использованию технологии IPS,продукт имеет угол обзора 80 градусов из любого направления. Внешние габариты этого продукта составляют 60,26 * 42,72 * 3 мм, используя интерфейс ST7789V драйвер IC и MCU.которые могут удовлетворять требованиям подавляющего большинства продуктовЭтот продукт оснащен резистивным сенсорным экраном (RTP), который более удобен в использовании и обеспечивает очень хороший пользовательский опыт.
Особенность
|
Тип:
|
2.4 дюймовый TFT IPS LCD
|
|
Размер дисплея:
|
60.26 * 42.72 * 3 мм
|
|
Место происхождения:
|
Гуандун, Китай
|
|
Марка:
|
Дисплей SAEF
|
|
Яркость:
|
800 нит
|
|
соотношение разрешения:
|
240х320
|
|
тип интерфейса:
|
MCU
|
|
Рабочее напряжение:
|
2.8В
|
|
Угол обзора:
|
Все точки зрения
|
|
Подсветка:
|
четыре светодиодных светильника
|
|
Контроллер IC:
|
СТ7789
|
|
Рабочая температура:
|
-20°C-+70°C
|
|
Температура хранения:
|
-30°C-+80°C
|
Применение
Этот 2.4 ′′ TFT LCD модуль широко используется в дистанционном управлении, медицинском портативном устройстве, небольшом измерительном приборе, анализаторах, умных часах, носимых устройствах и т. Д.
Рисунок
![]()
![]()
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LED_K | О | Светодиодный катод |
| 2 | LED_A | О | ЛЭД-анод |
| 3 | ГНД | Я... | Земля |
| 4 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 5 | ОВВСК | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 6 | ФМАРК | О | Выходной шприц с эффектом разрыва |
| 7 | /CS | Я... | Входной пин для сигнала выбора чипа |
| 8 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 9 | РС | Я... | Регистрировать выбранный сигнал |
| 10 | /WR | Я... | Напишите входный пин для сигналов |
| 11 | /RD | Я... | Читать входный шприц сигнала |
| 12 | ГНД | Я... | Земля |
| 13-20 | DB7-DB0 | I/O | Отображение данных I/O |
| 21 | ГНД | Я... | Земля |
| 22 | XR | О | Пин панели сенсорной |
| 23 | YD | О | Пин панели сенсорной |
| 24 | XL | О | Пин панели сенсорной |
| 25 | YU | О | Пин панели сенсорной |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Светодиодный фонарьспецификации
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=80mA |
| Ток подачи | Если | - | 80 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | - | мВт | - | |
| Интенсивность света для LCM |
|
- | 800 | - | Cd/m2 | Если=80mA |
| Единообразие для LCM | - | 80 | - | - | % | Если=80 mA |
| Цвет подсветки | Белый | |||||
Спецификации резистивного сенсорного экрана
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 300 | 900 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 200 | 500 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 100,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | |||
| Минуты | Тип | Макс | ||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 15 | - | Мисс | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Уровень контраста | КР |
θ=0, |
- | 250 | - | - | |
| 4 |
Просмотр |
Вот так. | θR | CR>10 | - | 80 | - | Уровень |
| θL | - | 80 | - | |||||
| Вер. | Θ+ | - | 80 | - | ||||
| Я... | - | 80 | - | |||||

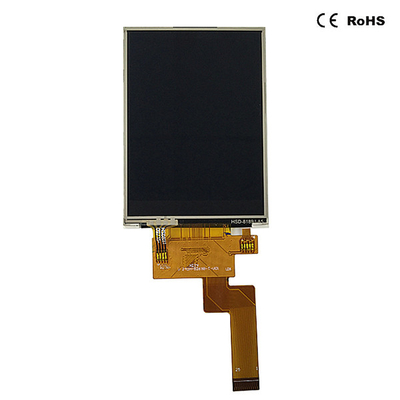

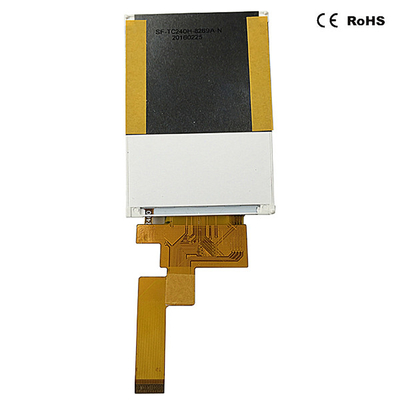

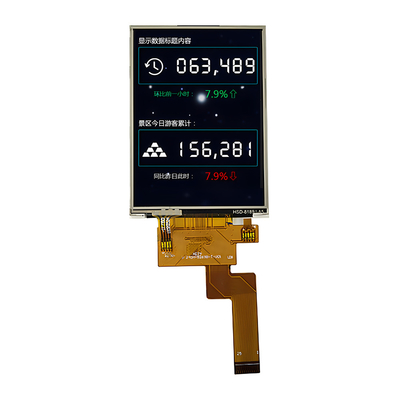

Фото продуктов
![]()
![]()
![]()
![]()
