Подробная информация о продукте:
|
| Продукт: | 20,6 дюймовый TFT LCD дисплей | Резолюция: | 480X320 |
|---|---|---|---|
| Направление просмотра: | IPS, все углы зрения | Сенсорный экран: | Резистивная сенсорная панель (RTP) |
| Дисплей: | R61531 | Пин-номер: | 40 штифтов |
| Соединение: | Тип соединителя FPC | Поверхностная яркость: | 250 cd/m2 (ниты) |
| Рабочая температура.: | -20°C до +70°C | Интерфейс: | MCU |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 480x320 резистивный сенсорный экран TFT LCD,2.6 дюймовый резистивный сенсорный экран TFT LCD,Интерфейс MCU с резистивным сенсорным экраном TFT LCD |
||
О данном товаре Резистивный сенсорный экран TFT LCD 2,6 дюйма SF-TC260A-9954A-T
Описание
2,6-дюймовый резистивный сенсорный экран TFT LCD дисплей SF-TC260A-9954A-T является широко используемым дисплейным продуктом в различных электронных устройствах.6-дюймовый SF-TC260A-9954A-T: Диагональный размер дисплея составляет 2,6 дюйма, с использованием резистивной технологии сенсорного экрана, интерфейса MCU, разрешения 480x320 пикселей и технологии 262K в цвете,позволяет всему дисплею обеспечивать четкие и яркие изображенияПринятие технологии IPS для предоставления пользователям широкого угла обзора, обеспечивающего поддержание качества изображения с разных углов.Рабочий температурный диапазон этого продукта составляет от -20 ° C до 70 ° CПодходит для различных условий использования.
Очертание контуры
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | YU | I/O | Сигнал ввода на сенсорной панели |
| 2 | XL | I/O | Сигнал ввода на сенсорной панели |
| 3 | YD | I/O | Сигнал ввода на сенсорной панели |
| 4 | XR | I/O | Сигнал ввода на сенсорной панели |
| 5 | ГНД | П | Земля |
| 6 | ОВВСК | П | Силовое питание 2.8V/1.8V Напряжение |
| 7 | ВКИ | П | Силовое питание2.8В напряжение |
| 8 | IM0 | Я... | 8BIT/16BIT SELECT |
| 9 | ГНД | П | Земля |
| 10 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 11 | CS | Я... | Входной пин для сигнала выбора чипа |
| 12 | РС | Я... | Сигнал отбора команды/данных. |
| 13 | ГНД | П | Земля |
| 14 | WR | Я... | Напишите сигнал строб. |
| 15 | РД | Я... | Прочитайте световой сигнал. |
| 16 ~ 31 | DB0-DB15 | I/O | Сигнал данных |
| 32 | ГНД | П | Земля |
| 33 | LED_A | П | ЛЭД-анод |
| 34 | LED_K1 | П | Светодиодный катод |
| 35 | LED_K2 | П | Светодиодный катод |
| 36 | LED_K3 | П | Светодиодный катод |
| 37 | LED_K4 | П | Светодиодный катод |
| 38 | LED_K5 | П | Светодиодный катод |
| 39 | LED_K6 | П | Светодиодный катод |
| 40 | ГНД | П | Земля |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 3 | 3.2 | 3.4 | V | Если= 90 мА | - |
| Ток подачи | Если | - | 90 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 192 | - | мВт | - | |
| Интенсивность света для LCM |
- |
250 | 300 | - | Cd/m2 | Если= 90 мА | - |
| Единообразие для LCM | - | 80 | - | - | % | Если= 90 мА | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | |
| Незнакомость | - | - | 1 | - | % | |
| Твердость поверхности | - | - | 3 | - | H | |
| Устойчивость к очистке от FPC | - | 5 | - | N | ||
| Сгибание ФПК | - | - | 3 | - | цикл | |
| Сила ввода | - | - | 50 | Женщина | ||
| Номинальное напряжение | В прикосновении | 7 | V | |||
| Сопротивление по оси Х | Rx | 200 | 500 | |||
| Сопротивление по оси Х | Ры | 400 | 1000 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 50,000 | - | - | Времена | - |
| Время ввода | - | 1,00,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 15 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 600 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | 80 | - | Уровень | - | |
| θL | 80 | - | |||||||
| Вер. | Θ+ | 80 | - | ||||||
| Я... | 80 | - | |||||||

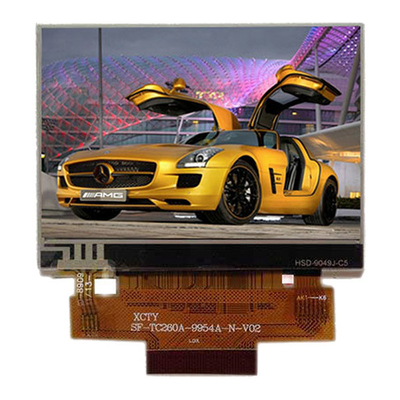

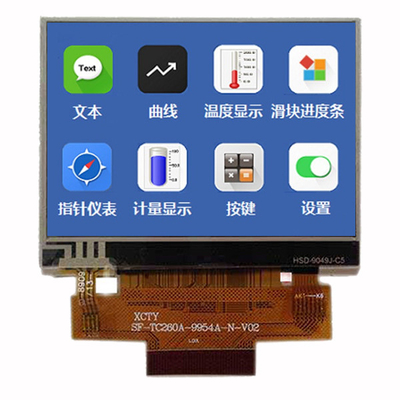

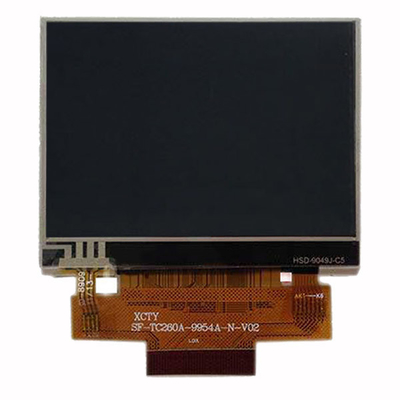

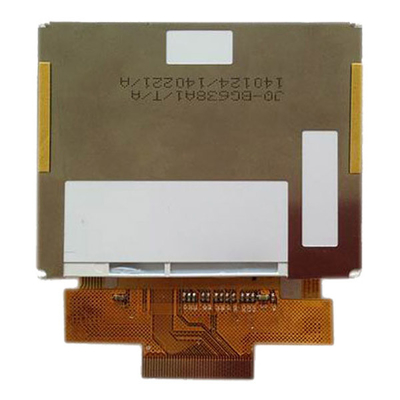

Изображение продукта
