Подробная информация о продукте:
|
| Продукт: | 3.5 дюймовый LCD модуль | Резолюция: | пикселы 320x480 |
|---|---|---|---|
| Направление просмотра: | 12 часа | Сенсорный экран: | Сопротивляющаяся сенсорная панель |
| Размер защитного прозрачного стекла: | Настраиваемая/необязательная | Интерфейс: | RGB/MCU необязательно |
| Пин-номер: | 45 штырей | Соединение: | ZIF FPC |
| Поверхностная яркость: | 300cd/m2 (ниты) | Срок службы светодиодов: | 40,000 часов |
| Выделить: | 320x480 TFT LCD,Резистивный сенсорный экран TFT LCD,3.5 дюймовый LCD |
||
3.5" 320x480 TFT LCD 12 часов
Модель No SF-TC350H-8677A1-T
SF-TC350H-8677A1-T представляет собой модуль TFT-LCD. Он состоит из панели TFT-LCD, IC драйвера, FPC, блока заднего освещения и резистивного сенсорного экрана.Площадь дисплея 5 ′′ содержит 320X ((RGB) X480 пикселей и может отображать до 262K цветов.Этот продукт соответствует экологическому критерию RoHS.
SF-TC350H-8677A1-T представляет собой 3,5-дюймовый диагональный TN-трансмиссивный тип TFT-модуль ЖК-дисплея.Этот TFT дисплейный модуль использует ILI9488 драйвер IC, который поддерживает MCU + RGB интерфейсЭтот 320x480 TFT LCD модуль имеет яркость 300 cd/m2 с контрастным соотношением (типичное значение) 500:1Модуль работает при температуре от -20 до +70°C, температура хранения колеблется от -30 до +80°C.

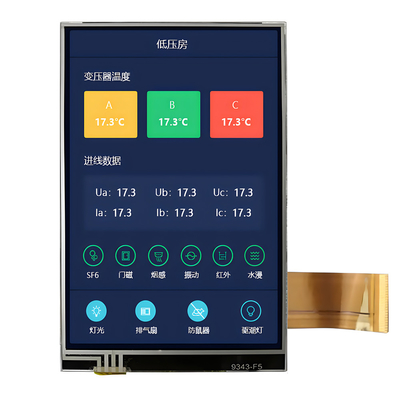

Резистивный сенсорный экран 3,5 " TFT LCD продукт рисунок
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | ГНД | Я... | Земля |
| 2 | LEDA | О | ЛЭД-анод |
| 3 | LEDK | О | Светодиодный катод |
| 4 | ГНД | Я... | Земля |
| 5 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 6 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 7 | ГНД | Я... | Земля |
| 8 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 9 | VSYNC | Я... | Сигнал вертикальной синхронизации кадра |
| 10 | HSYNC | Я... | Линейный горизонтальный синхронизирующий сигнал |
| 11 | DOTCLK | Я... | Сигнал точечного часа для работы с интерфейсом RGB |
| 12 | ЕНАБЛЕ | Я... | Сигнал включения данных для работы с интерфейсом RGB |
| 13 | ГНД | Я... | Земля |
| 14 | IM0 | Я... | Выберите Сигнал интерфейса. |
| 15 | IM2 | Я... | Выберите Сигнал интерфейса. |
| 16-31 | DB15-DB0 | I/O | Отображение данных I/O |
| 32 | ГНД | Я... | Земля |
| 33 | SDA | Я... | Сигнал серийного ввода |
| 34 | WRX-SCL | Я... | Читать входный шприц сигнала |
| 35 | CSX | Я... | Входной пин для сигнала выбора чипа |
| 36 | ГНД | Я... | Земля |
| 37 | XR | О | Пин панели сенсорной |
| 38 | YD | О | Пин панели сенсорной |
| 39 | XL | О | Пин панели сенсорной |
| 40 | YU | О | Пин панели сенсорной |
| 41 | DCX | Я... | Сигнал выбора реестра |
| 42 | IM1 | Я... | Выберите Сигнал интерфейса. |
| 43 | RDX | Я... | Читать сигнал |
| 44 | ГНД | Я... | Земля |
| 45 | ТЭ | Я... | Используется в качестве выходного сигнала TE (Tearing Effect) |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | - | 19.2 | - | V | Если=20 мА | - |
| Ток подачи | Если | - | 20 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | - | - | мВт | - | |
| Интенсивность света для LCM |
- |
- | 300 | - | Cd/m2 | Если=20mA | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=20 мА | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 150 | 500 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 300 | 900 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 15 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 100,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 12 | 24 | Мисс | (1) (2) | |
| 2 | Проницаемость ((Без поляризатора) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
400 | 500 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | - | 70 | - | Уровень | - |
| θL | - | 70 | - | ||||||
| Вер. | Θ+ | - | 70 | - | |||||
| Я... | - | 60 | - | ||||||
| 5 | Хроматичность | Белый | X | С-свет | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Красный | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Зеленый | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Синий | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

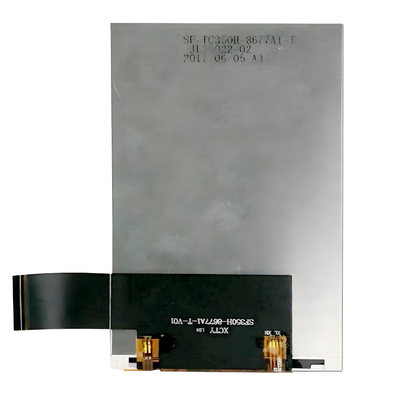

Резистивный сенсорный экран 3,5 " TFT LCD изображение продукта
