Подробная информация о продукте:
|
| Продукт: | TFT LCD 2,2 дюйма | Резолюция: | 176х220 |
|---|---|---|---|
| Дисплей: | ILI9225G | сенсорный экран: | Резистивная сенсорная панель (необязательно) |
| Размер защитного прозрачного стекла: | Настраиваемый | Направление просмотра: | 12:00 |
| Интерфейс: | SPI 3-линейный RGB (настраиваемый) | Пин-номер: | 40 штифтов (настраиваемые) |
| Соединение: | Замыкание (настраивается) | Поверхностная яркость: | 200 cd/m2 (нит) (настраиваемый) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.2 дюймовый TFT LCD дисплей,176x220 точек TFT LCD дисплей,SPI RGB интерфейс TFT LCD дисплей |
||
SF-TC220I-9752C-T Спецификация_IC-ILI9225G.pdf
Резистивный сенсорный экран TFT LCD 2,2 дюйма SPI&RGB интерфейс
Быстрый обзор продукта
Описание
БезопасноSF-TC220I-9752C-Tявляется 2,2-дюймовым диагональным полноцветным модулем 176x220 QCIF TFT LCD дисплея. Этот 2,2-дюймовый TFT LCD модуль встроен с IC ILI9225G; он поддерживает 3 линии SPI и RGB интерфейс.SF-TC220I-9752C-TМодель имеет размер модуля41.7х56.16х3.35Мм и площадь активной площади 43,56 x 34,85 мм; он интегрировал контроллер ILI9225G на модуле, диапазон напряжения логического питания от 1,6 В до 3,3 В.
Этот 2.2 ′′ TFT LCD модуль в режиме портрета, если вы хотите использовать пейзажный режим, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки."2" LCD-модуль с яркостью до 200 cd/m2 ((типичное значение), он может работать при температуре от -20°C до +70°C; его температура хранения колеблется от -30°C до +80°C.
SF-TC220I-9752C-Tпредставляет собой 2,2-дюймовый TFT экран с резистивным сенсорным экраном (RTP)модуль TFT LCD,Этот LCD модуль имеет противоотражательную поверхность панель, направление просмотра 12 часов, серого масштаба инверсии 6 часов.SF-TC220I-9752C-N.

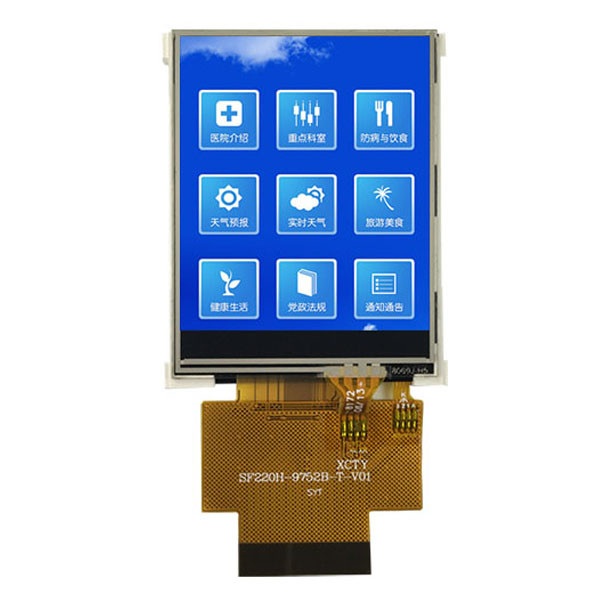

Резистивный сенсорный экран TFT LCD 2,2 дюйма SPI&RGB Interface ProductРисунок
Описание ПИН-кода
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | Светодиод-А | Я... | ЛЭД-анод |
| 2 | Светодиод-К | Я... | Светодиодный катод |
| 3 | Светодиод-К | Я... | Светодиодный катод |
| 4 | Светодиод-К | Я... | Светодиодный катод |
| 5 | ГНД | Я... | Земля |
| 6 | YD | Я... | Сигнал ввода с сенсорной панели |
| 7 | YU | Я... | Сигнал ввода с сенсорной панели |
| 8 | XR | Я... | Сигнал ввода с сенсорной панели |
| 9 | XL | Я... | Сигнал ввода с сенсорной панели |
| 10 | ГНД | Я... | Земля |
| 11 | CS | Я... | Входной пин для сигнала выбора чипа |
| 12 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 13 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 14 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 15 | ЕНАБЛЕ | Я... | Отображение сигнала включения/выключения в режиме RGB |
| 16 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 17 | SDI | Я... | Ввод последовательных данных |
| 18 | SCL | Я... |
Напишите входный кнопку сигнала; в режиме SPI это Синхронные часы! |
| 19 | ГНД | Я... | Земля |
| 20-37 | DB17-DB0 | I/O | Отображение данных I/O |
| 38 | ГНД | Я... | Земля |
| 39 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 40 | ГНД | Я... | Земля |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока (VDD=2,8V,Ta=25°C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | mA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=45 мА | - |
| Ток подачи | Если | - | 45 | - | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 288 | - | мВт | - | |
| Интенсивность света для LCM |
- |
150 | 200 | - | Cd/m2 | Если=45 мА | - |
| Единообразие для LCM | - | 80 | - | - | % | Если=45 мА | - |
| Цвет подсветки | Белый | ||||||
Спецификации панели с сенсорным экраном
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | единица | Примечание |
| Прозрачность | - | - | 82 | - | % | JIS K-7105 |
| Незнакомость | - | - | 1 | - | % | JIS K-7105 |
| Твердость поверхности | - | - | 3 | - | H | 150gf 45° |
| Устойчивость к очистке от FPC | - | 5 | - | N | Вверх 90° | |
| Сгибание ФПК | - | - | 3 | - | цикл | R=1.0, 90° |
| Сила ввода | - | - | 50 | Женщина | - | |
| Номинальное напряжение | В прикосновении | 7 | V | DC | ||
| Сопротивление по оси Х | Rx | 150 | 500 | ПИН-код FPC | ||
| Сопротивление по оси Х | Ры | 200 | 800 | |||
| Линейность | - | - | ±1.5 | ±2.0 | % | - |
| Разговоры. | - | - | - | 20 | мс | - |
| Сопротивление изоляции | Ри | 10 | - | - | MΩ | - |
| Примечания Жизнь | - | 1,00,000 | - | - | Времена | - |
| Время ввода | - | 1,000,000 | - | - | Времена | - |
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 15 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
- | 250 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 | 35 | 60 | - | Уровень | - |
| θL | 35 | 60 | - | ||||||
| Вер. | Θ+ | 35 | 60 | - | |||||
| Я... | 15 | 45 | - | ||||||

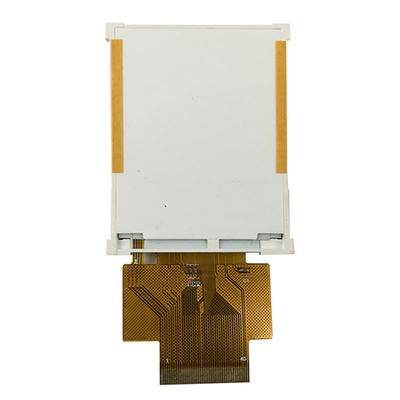

Резистивный сенсорный экран TFT LCD 2,2 дюйма SPI&RGB интерфейс Изображение продукта
