Подробная информация о продукте:
|
| Продукт: | 3.2" IPS TFT LCD | Резолюция: | пикселы 480x800 |
|---|---|---|---|
| Интерфейс: | ИНТЕРФЕЙС RGB | Направление просмотра: | IPS Все углы зрения |
| сенсорный экран: | без сенсорного экрана | Пин-номер: | 39 штифтов |
| Соединение: | ZIF FPC | Поверхностная яркость: | 350 cd/m2 |
| Управляющий модуль: | HX8369 | Операционная температура.: | -20°C до +70°C |
| Температура хранения.: | -30°C до +80°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3.2 дюймовый IPS TFT LCD,480x800 пикселей IPS TFT LCD,IPS 3 |
||
3.2 дюймовый IPS TFT LCD 480x800 пикселей, 3,2-дюймовый LCD экран RGB интерфейс Введение продукта
SF-TC320S-9951H-N представляет собой 3,2-дюймовый TFT LCD-дисплей в режиме портрета 480x800. Он имеет яркость 350 cd/nits (типичное значение) с контрастным соотношением 500:1 (типичное значение).Напряжение питания (VCC) для управления ЖК-панелью 2.6V до 3.3V.Этот 3,2-дюймовый TFT типа IPS-LCD может работать при температурах от -20 °C до +70 °C; температура его хранения находится между -30 °C и +80 °C.
3,2-дюймовый TFT LCD дисплей представляет собой небольшой дисплейный модуль, подходящий для различных приложений, включая
Устройства Интернета вещей (IoT): подходят для интеграции в устройства IoT, такие как умные домашние системы и промышленные системы управления.
Медицинские устройства: идеально подходят для использования в портативных дефибрилляторах, инсулиновых насосах и других медицинских устройствах для мониторинга и диагностики.
Промышленная автоматизация: идеально подходит для развертывания в системах управления машинами, системах управления процессами и системах мониторинга в рамках промышленной автоматизации.
Игры: хорошо подходит для интеграции в игровые приложения, такие как портативные игровые приставки.
Эти приложения представляют собой лишь несколько примеров разнообразных потенциальных применений 3,2-дюймового TFT-дисплея.Конкретное использование зависит от требований продукта и желаемых характеристик и производительности дисплея.
Особенности
Информация о продукте
| Продукт: | 3.2" IPS TFT LCD |
| Решение: | 480x800 пикселей |
| Интерфейс: | Интерфейс RGB |
| Прикосновение к экрану | Без сенсорного экрана |
| Подключение: | ZIF FPC |
| Управляющий блок: | HX8369 |
| Направление просмотра: | IPS Все углы зрения |
| Номер пин-кода: | 39 штифтов |
| Светимость поверхности: | 350 Cd/m2 |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Соответствие: | Соответствует требованиям REACH & RoHS |
3.2 дюймовый IPS TFT LCD 480x800 пикселей, 3,2 дюймовый LCD экран RGB интерфейс
Определение фиксатора
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | ГНД | Я... | Земля |
| 2 | ОВВСК | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 3 | ВКК | Я... | Силовое питание 2.8В напряжение |
| 4 | CS | Я... | Входной пин для сигнала выбора чипа |
| 5 | SCL | Я... | Сигнал часа SPI |
| 6 | SDA | I/O | SPI-интерфейс Input/output Pin |
| 7 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 8 | ЕНАБЛЕ | Я... | Вводные данные включить управление |
| 9 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 10 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 11 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 12-17 | B0-B5 | I/O | Отображение данных I/O |
| 18-23 | G0-G5 | I/O | Отображение данных I/O |
| 24-29 | R0-R5 | I/O | Отображение данных I/O |
| 30 | NC | - | Открыть |
| 31 | Светодиод-К | О | Светодиодный катод |
| 32 | NC | - | Открыть |
| 33 | Светодиод-А | О | ЛЭД-анод |
| 34 | NC | - | Открыть |
| 35 | XL | Я... | Пин панели сенсорной |
| 36 | XR | Я... | Пин панели сенсорной |
| 37 | YU | Я... | Пин панели сенсорной |
| 38 | YD | Я... | Пин панели сенсорной |
| 39 | ГНД | Я... | Земля |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 0.3~4.6 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
Примечание |
| Напряжение питания | Vf | 19.2 | V | Если= 20 мА | - | ||
| Ток подачи | Если | - | 15 | 20 | mA | - | - |
| Обратное напряжение | ВР | - | - | 5 | V | - | |
| Рассеивание энергии | Pd | - | 288 | - | мВт | - | |
| Интенсивность света для LCM |
- |
280 | 350 | - | Cd/m2 | Если= 20 мА | - |
| Единообразие для LCM | - | 80 | - | - | % | Если= 20 мА | - |
| Цвет подсветки | Белый | ||||||
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | Примечание | |||
| Минуты | Тип | Макс | |||||||
| 1 | Время ответа | Tr+Tf | 25°C | - | 25 | - | Мисс | (1) (2) | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | Уровень контраста | КР |
θ=0, Нормальный угол обзора |
400 | 500 | - | - | (1) ((3) | |
| 4 |
Просмотр Угол
|
Вот так. | θR | CR>10 |
|
80 | - | Уровень | - |
| θL | 80 | - | |||||||
| Вер. | Θ+ | 80 | - | ||||||
| Я... | 80 | - | |||||||

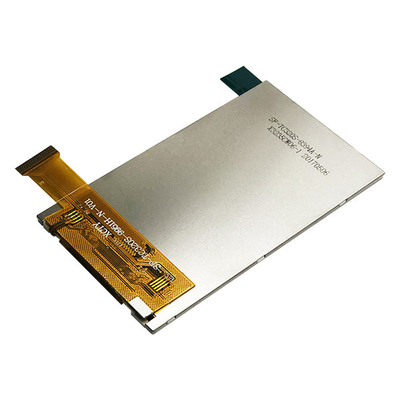

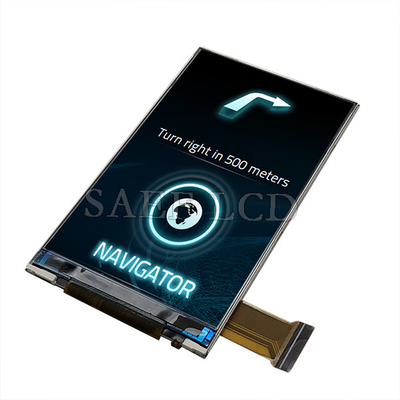

3.2 дюймовый IPS TFT LCD 480x800 пикселей, 3,2-дюймовый LCD экран RGB интерфейс Изображение продукта
