Подробная информация о продукте:
|
| Продукт: | 3.5 дюймовый TFT LCD сенсорный экран | Резолюция: | 320x480 HVGA |
|---|---|---|---|
| Направление просмотра: | Двенадцать. | Пин-номер: | 40 штифтов |
| Интерфейс: | MCU 8/16BIT, SPI 3/4wire | Поверхностная яркость: | 500 cd/m2 ((nits) |
| Очертание Дим.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (мм) | Активная зона: | 48.96 ((H) x73.44 ((V) (мм) |
| Сенсорный экран: | С емкостной сенсорной панелью | Дисплей: | ILI9488 |
| Драйвер CTP: | FT6336U | Соединение: | Стыковочные устройства |
| Операционная температура.: | -20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3.5 дюймовый TFT LCD сенсорный экран,SPI MCU LCD сенсорный экран |
||
О данном товаре SFTO350PY-7118A-CT TFT с модулем сенсорного экрана
Сенсорный экран LCD SFTO350PY-7118A-CT от SAEF Technology представляет собой 3,5-дюймовый дисплей TN, разработанный специально для приложений, требующих высокого разрешения и высокой яркости.Ниже приведено подробное представление о продукте:
Направление установки:
- Стандартным продуктом является модуль LCD вертикального режима, подходящий для большинства сценариев вертикальной установки.
-Если вам нужны специальные требования, такие как горизонтальный режим, вы можете связаться с нами для технической поддержки и индивидуальных услуг.
Сценарии применения:
- Подходит для различных применений, таких как промышленные панели управления, медицинское оборудование, инструменты, умные домашние устройства и т. д.
В промышленных панелях управления модуль сенсорного LCD-экрана SFTO350PY-7118A-CT SAEF Technology может играть несколько ролей, улучшая эффективность работы и пользовательский опыт.Технология сенсорного экрана емкости и высокая яркость дисплея модуля SFTO350PY-7118A-CT делают его идеальным выбором для промышленных панелей управления, особенно в ситуациях, когда требуется точное управление и четкое отображение.Этот модуль может повысить уровень интеллекта и операционную удобство систем промышленной автоматизации.
Особенности
| Продукт: | 3.5 дюймовый TFT LCD сенсорный экран |
| Решение: | 320x480 HVGA |
| Интерфейс: | MCU 8/16BIT, SPI 3/4wire |
| Номер пин-кода: | 40 штифтов |
| Направление просмотра: | Двенадцать. |
| Светимость поверхности: | 300 Cd/m2 ((нитов) |
| Очертание: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (мм) |
| Активная зона: | 48.96 ((H) x73.44 ((V) (мм) |
| Прикосновение к экрану | С емкостной сенсорной панелью |
| Водитель CTP: | FT6336U |
| Управляющий блок: | ILI9488 |
| Подключение: | Стыковочные устройства |
| Рабочая температура: | -20°C до +70°C |
| Температура хранения: | -30°C до +80°C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Механический очертание
Определение пин интерфейса
|
ПинНет, нет, нет. |
Символ | Функция |
| 1 | XL | Прикоснись к левой линии. |
| 2 | YU | Прикоснись к верхней цепи. |
| 3 | XR | Прикоснись к правой линии. |
| 4 | YD | Прикоснись к нижней линии. |
| 5 | ГНД | Земля |
| 6 | ОВВСК | Силовое питание 1,8 В |
| 7 | ВКК | Силовое питание 2,8 В |
| 8 | ФМАРК | Сигнал синхронизации кадров |
| 9 | CS | Чип выбирает входный пин (активный низкий) |
| 10 | РС | Параллельное отображение данных/принтов выбора команды |
| 11 | WR/SPI_SCL | Включить запись в параллельном интерфейсе MCU 8080 / пин SCL как Serial Clock |
| 12 | РД | Читать включено в параллельном интерфейсе 8080 MCU. |
| 13 | SPI_SDA | Двусторонний пин серийного ввода/вывода данных |
| 14 | SPI_SDO | Выход серийных данных |
| 15 | Перезагрузка | Внешний вход с перезагрузкой. |
| 16 | ГНД | Земля |
| 17-32 | DB0-DB15 | Параллельная интерфейсная шина данных MCU. |
| 33 | LEDA | Светодиодный задний свет ((Анод) |
| 34-36 | LEDK | Светодиодный задний свет ((Катодный) |
| 37 | ГНД | Земля |
| 38 | IM0 | Выберите режим интерфейса |
| 39 | IM1 | Выберите режим интерфейса |
| 40 | IM2 | Выберите режим интерфейса |
Капацитивное сенсорное интерфейсное устройство
| 1 | CTP_RST | Перезагрузка сенсорного экрана |
| 2 | CTP_INT | Сигнал прерывания сенсорного экрана |
| 3 | CTP_SDA | Сигнал данных с сенсорного экрана |
| 4 | CTP_SCL | Сигнал часов с сенсорного экрана |
| 5 | ГНД | Земля |
| 6 | VDD | Силовое питание |
Оптическая спецификация
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
|
Белая светимость (Центр) |
Лв. |
Θ=0 НормальноПросмотр УголIBL= 120mA |
- Я... | 300 | - Я... | cd/m2 | |
| Время ответа | Tr+Tf | - Я... | 20 | 40 | мс | ||
| Соотношение контраста | КР | - Я... | 500 | - Я... | - Я... | ||
|
ЦветХроматичность (CIE1931) |
белый | Wx | 0.292 | 0.307 | 0.322 | ||
| Уай | 0.312 | 0.327 | 0.342 | ||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
- Я... | 70 | - Я... | |
| ΘR | - Я... | 70 | - Я... | ||||
|
Вер |
ТУ | - Я... | 60 | - Я... | |||
| ΘD | - Я... | 60 | - Я... | ||||
| Однородность яркости | Среднее | Θ=0 | 80 | 90 | - Я... | % | |
| Цветовая гамма | NTSC | Θ=0 | 57 | 60 | - Я... | % | |
| Оптимальное направление | 12 0'Clock | ||||||
Электрические характеристики
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Аналоговое напряжение питания | VDD | 2.4 | 2.8 | 3.3 | V |
| Цифровое напряжение питания | VDDI | 1.65 | 1.8 | 3.3 | |
| Входной сигнал напряжение | ВИЧ | 0.7VDDI | - | VDDI | V |
| VIL | ГНД | - | 0.3VDDI | V |
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Электрический ток | IL | - | 90 | 120 | mA |
| Напряжение светодиода | VL | - | 2.8 | 3.2 | V |
| Время эксплуатации светодиода | Ч. | 30000 | 40000 | Час |

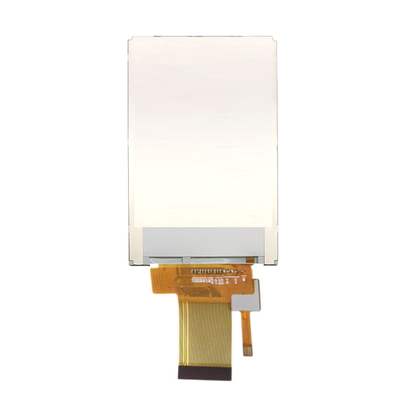

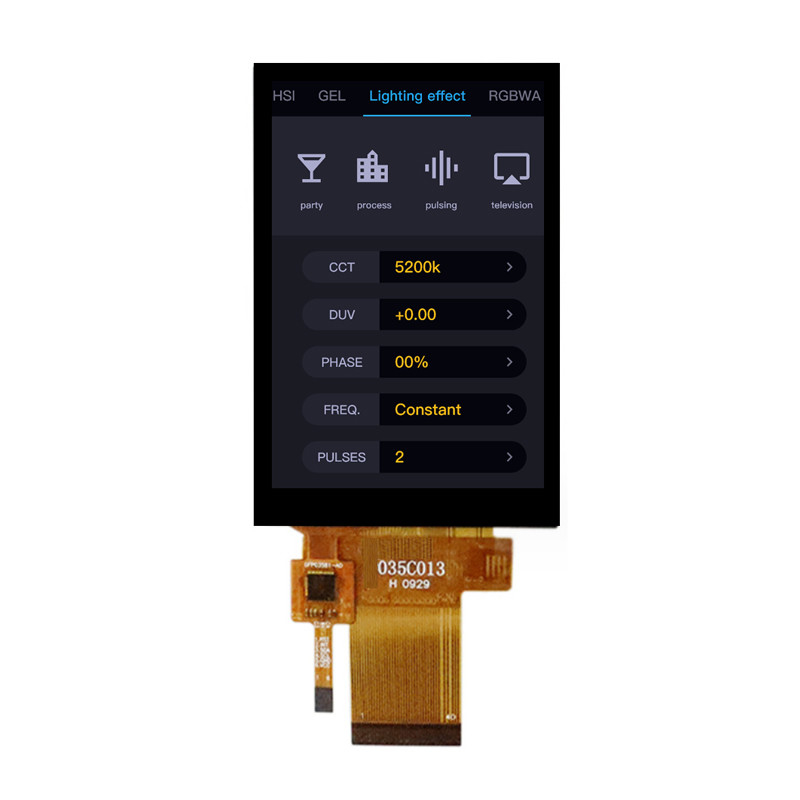

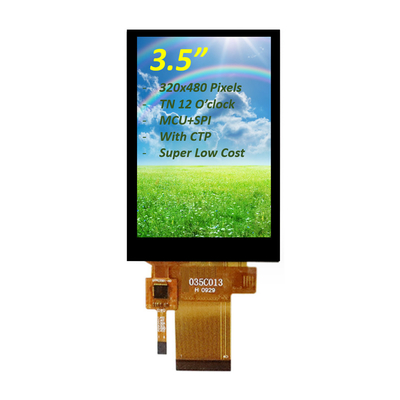

Изображение продукта
Производственные мощности и сертификаты
