Подробная информация о продукте:
|
| Продукт: | ЖК-дисплей 3,5 дюйма | Резолюция: | 320x240 точек |
|---|---|---|---|
| сенсорный экран: | с экраном касания PCAP | Объектив крышки: | Настраиваемый |
| Направление просмотра: | В шесть часов. | Интерфейс: | ИНТЕРФЕЙС RGB |
| Очертание Дим.: | 76.9x63.9x4.65 мм | Пин-номер: | 54 штифта |
| Ток подачи заднего освещения: | 20 мам | Напряжение подачи подсветки: | 19,2 v |
| Соединение: | Стыковочные устройства | Поверхностная яркость: | 320 cd/m2 |
| Напряжение питания для логики: | 10,6 ~ 3,3 В | Входное напряжение: | VDD+0.3 V |
| Операционная температура: | °C -20 до 70 | Температура хранения: | -30 до 80 °C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3.5 ∆ LCD сенсорный экран,54-прикольный LCD сенсорный экран,320x240 LCD сенсорный экран |
||
3.5" TFT LCD сенсорный экран RGB 320x240 пейзаж 54 пин с емкостным сенсорным экраном
SAEF TECHNOLOGY SF-TO350M-8840A-CT представляет собой 3,5-дюймовую ЖК-элемент с тонкопленочными транзисторами в качестве активных элементов и содержит пиксели.3) дюймовый трансмиссивный тип основной ТН-LCD панелиРазрешение панели 320 ((RGB) x 240 пикселей и может отображать цвет до 16,7M.
SF-TO350M-8840A-CT имеет сенсорный экран PCAP с подключенным OCA, PCAP имеет структуру G + G. SF-TO350M-8840A-CT поддерживает RGB-интерфейс, а сенсорный экран - IIC-интерфейс.
SF-TO350M-8840A-CT TFT LCD-модуль широко используется в черном ящике, умных устройствах, мобильных POS, считывателях денег, портативных телефонах с GPS, портативных машинах для заказов пищи, анализаторах сигналов,лабораторное оборудование на скамейке, системы безопасности, домашней автоматизации, мини-аудиоплеера, детского монитора и других ручных устройств и т.д.
Особенности:
| Продукт: | ЖК-дисплей 3,5 дюйма |
| Решение: | 320х240 точек |
| Линза крышки: | Настраиваемый |
| Интерфейс: | Интерфейс RGB |
| Номер пин-кода: | 54 штифта |
| Прикосновение к экрану | С сенсорным экраном PCAP |
| Светимость поверхности: | 320 Cd/m2 (можно настроить) |
| Направление просмотра: | В шесть часов. |
| Очертание: | 76.9х63.9х4.65 мм |
| Ток подачи фонаря: | 20 МА |
| Напряжение подачи заднего освещения: | 19.2 В |
| Подключение: | Стыковочные устройства |
| Входное напряжение: | VDD+0,3 В |
| Напряжение питания для логики: | 10,6 ~ 3,3 В |
| Рабочая температура: | -20 до 70 °C |
| Температура хранения: | -30 до 80 °C |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Определение пин интерфейса
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | LED-K1 | Я... | Светодиодный катод |
| 2 | LED-K2 | Я... | Светодиодный катод подключается к светодиоду-K1 |
| 3 | Светодиод-А1 | Я... | ЛЭД-анод |
| 4 | Светодиод-А2 | Я... | Подключение светодиодного анода к светодиоду-A1 |
| 5-7 | NC | - | Никакой связи |
| 8 | /RESET | Я... | Перезагрузить пин |
| 9 | CS | Я... | Входной пин для сигнала выбора чипа |
| 10 | SCL | Я... | Сигнал часа SPI |
| 11 | SDI | Я... | Пин ввода интерфейса SPI |
| 12 | B0 | Я... | Синий сигнал передачи данных (LSB) |
| 13 - 19 | В1-7 | Я... | Синий сигнал данных |
| 20 | G0 | Я... | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 21-27 | G1-7 | Я... | Сигнал данных "ЗЕЛЕНЫЙ" |
| 28 | R0 | Я... | Сигнал данных RED (LSB) |
| 29-35 | R1-7 | Я... | Красный сигнал данных |
| 36 | HSYNC | Я... | Горизонтальный синхронизирующий сигнал |
| 37 | VSYNC | Я... | Сигнал вертикальной синхронизации |
| 38 | DOTCLK | Я... | Сигнал часа для выборки каждой даты |
| 39-40 | NC | - | Никакой связи |
| 41 | VDD | Я... | +2,8В источник питания |
| 42 | VDDIO | Я... | 1.8V ~ 2.8V Источник питания |
| 43 | YU | Я... | Пин панели сенсорной |
| 44 | XL | Я... | |
| 45 | YD | Я... | |
| 46 | XR | Я... | |
| 47-51 | NC | - | Не связь |
| 52 | ЕНАБЛЕ | Я... | Вводные данные включить управление |
| 53-54 | ГНД | Я... | Силовое заземление |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО | Состояние |
| Напряжение питания | Vf | 17.5 | 19.2 | 20.5 | V | Если=20mA |
| Ток подачи | Если | - | 20 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 288 | - | мВт | - |
| Сила света | 260 | 320 | 350 | Cd/m2 | Если=20mA | |
| Единообразие для LCM | - | 80 | - | - | % | Если=20mA |
| Цвет подсветки | Белый | |||||
Испытание надежности
| Положение | Состояние | Время (ч) | Оценка |
| Высокая температура. | 80°C | 120 |
Никаких аномалий. в функциях и внешний вид |
|
Высокая температура.
|
70°C | 120 | |
| Низкая температура. | -30°С | 120 | |
| Низкая температура. | -20°C | 120 | |
| Влажность | 60°C/ 90% RH | 120 | |
| Температура теплового удара. |
-20°C ¬ 25°C ® 70°C (0,5 часа ¬ 5 минут ® 0,5 часа) |
10 циклов |

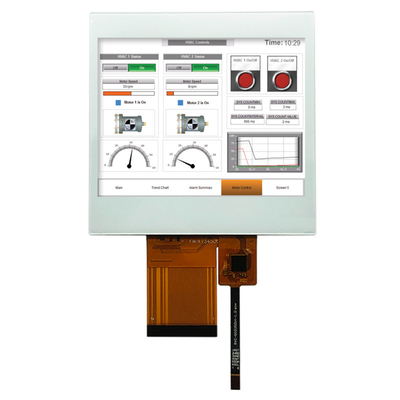

3.5" TFT LCD сенсорный экран RGB 320x240 пейзаж 54 пин с емкостным сенсорным экраном изображение продукта
Производственные мощности и сертификаты
Прогнозируемая емкость (PCAP)
Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.
Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
