2.9 дюймовый электронный дисплей электронной бумаги Eink Digital Price Tag

2.9 дюймовый ESL электронный дисплей Eink цифровой ценовой тег


SAEF Technology SFEPD290BW-7020A01 представляет собой трехцветную 2,9 a-Si, активную матрицу TFT, электронный бумажный дисплей (EPD).Панель имеет такое высокое разрешение (112dpi), что он может легко отображать тонкие узорыИз-за его бистабильной природы панель EPD требует очень мало энергии для обновления и не требует энергии для поддержания изображения.

Особенности

1 a-Si TFT активная матрица Электронный бумажный дисплей (EPD)
2 Три цвета: белый, черный, красный
3 Разрешение: 296 x 128
4 Сверхнизкое потребление энергии
5 Сверхширокий угол обзора - около 180°
6 Сверхтонкий и легкий
7 Интерфейс SPI
8 Соответствие требованиям RoHS

Температура хранения TST: -20 - +60 oC
Влажность хранилища HST: 40% - 70% RH
Операционная температура окружающей среды TOP: 0 - +40oC
Рабочая влажность окружающей среды HOP: 40% - 70% RH

70 % RH Max. (Ta ± 40 oC), 40% RH Min. (Ta ± 60 oC), где Ta - температура окружающей среды.
Никакой конденсации и морозов в абсолютных показателях окружающей среды.
Температура поверхности дисплея панели должна быть 0oC Min. и 40oC Max. Время обновления зависит от температуры работы.
Красноватость на краю черного изображения нормальна при высокой температуре.
Материал Eink чувствителен к влаге и ультрафиолету. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingПока дисплеи рассчитаны на выполнение в соответствии со спецификацией на гарантийный период при абсолютно указанной рабочей среде, чем лучше состояние хранения,чем лучше будет работать дисплей E InkПодобно другим компонентам, чувствительным к влаге и УФ, мы рекомендуем хранить наши дисплеи в условиях, контролируемых температурой и влажностью.при вышеуказанных оптимальных условиях хранения, удаленные от солнечного света, для оптимизации их производительности.

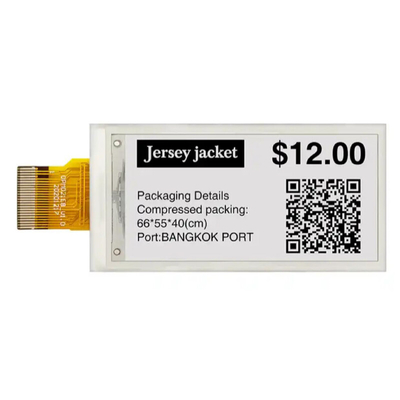

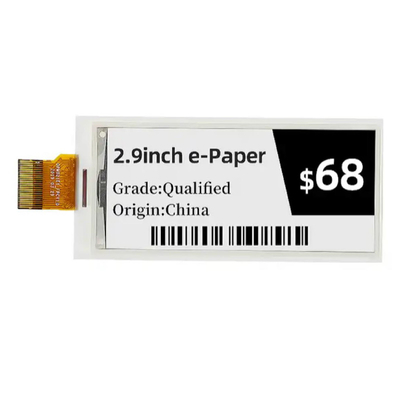

2.9 дюймовый ESL Электронный дисплей Eink Цифровой тег цены Шелф Этикетка Продукт рисунок




2.9 дюймовый электронный дисплей электронной бумаги Eink Digital Price TagМагия

Анализ решения AIoT ESL

ESL, полное название электронной стеллажной этикетки (ESL), является порталом сбора данных Интернета вещей, который собирает данные о взаимодействии между несколькими сторонами,представляет отчеты о результатах анализа и результатов для улучшения деятельности;С ESL в качестве ядра, каждый ESL подключен к серверу / облаку через сеть, в дополнение к изменению в реальном времени и точности, отображению и записи цен, наименований товаров,штрих-кодыПо сравнению с традиционными бумажными этикетками, этикетка может быть использована для создания цифровых рекламных объявлений, QR-кодов и рекламной информации.Преимущества ESL заключаются в сокращении эксплуатационных затрат и повышении эффективности управления, которые могут улучшить цифровой уровень магазинов, улучшить опыт клиентов и достичь персонализированного маркетинга.

ESL состоят из электронных чернильных экранов, ИС с экрановым приводом, модулей беспроводной связи, батарей и датчиков емкости резистора.

Согласно статистике ePaper Insight, в 2021 году количество глобальных электронных бумажных дисплейных модулей (экранов и модулей электронной чернил) составит около 180 миллионов.из которых более 90% электронных бумажных модулей производятся на материковой части КитаяОригинальные производители электронных чернильных экранов и модулей в основном включают Yuan Tai Technology E Ink, BOE, Aoyi, Plastic Logic, PERVASIVE DISPLAYS, Weifeng Technology, Jiaxian Electronics,Дианмо, Xingtai Technology (Xingtai Yingke, дочерняя компания Holitech), Qingyue Optoelectronics, Yashi Optoelectronics, Lianji Electronics, Dongfang Kemai, Mofang Optoelectronics,Dijing Optoelectronics,и т.д..

Главным контроллером является Texas Instruments MSP430G2553, 16MHz MCU с 16KB флэш-памяти, 512B SRAM, сравнитель, UART / SPI / I2C и функции таймера.

При выборе главного чипа управления ESL более склонны к интеграции функций беспроводной связи:

Например, CC2640R2F от Texas Instruments, 32-разрядный беспроводный модуль с низкой энергетической мощностью Bluetooth® SimpleLinkTM Arm Cortex-M3 с 128kB флэш-памяти и 275kB ROM;

TSLR835x Telink предназначен для решений на 2,4 ГГц;

EFR32FG22 (FG22) и EFR32BG22 (BG22) SOCS поддерживают 802.15.4 и протоколы Bluetooth с низким энергопотреблением, обычно используемые в ESL и обеспечивающие лучшие на рынке RF-производительность в TX POWER, RX и POWER;

RUNJET RJM8L303 интегрирует функцию NFC 13,56MHz;

Rockchip RK3566 поставляется с TCON-EBC, который не требует дополнительных чипов управления экраном с электронным чернилом;

Чип Bluetooth BLE N.X.P. QN9021;

чип INGCHIPS Bluetooth 5.1 LE ING918xx;

Чип Bluetooth от Nordic nRF52832;

YICHIP YC11XX серии;

INPLAY's IN610;

Очки ST17H65/ST17H62;

PHYPLUS'PHY6202;

UME3213 UNICMICRO и т.д.

На огромном рынке интеллектуального ИВТ AIoT триллионного масштаба ESL - это только один из продуктов.Paiming Xincheng - это платформа для быстрого совмещения компонентовМы сосредоточены на обслуживании клиентской базы компонентов.Сделать каждый чип каждого производителя чипов или дистрибьютора более эффективным в проектировании, Design Win и циркуляции, помогая инженерам выбирать, выбирать образцы и закупать, и вносить скромный вклад в предложение и спрос на электронику промышленности.

Контакт

Добро пожаловать для запроса через ck@saef.com.cn
