Подробная информация о продукте:
|
| Продукт: | EPD 2.13" | Резолюция: | Разрешение 122x250 точек |
|---|---|---|---|
| Режим отображения: | Активный матричный электрофоретический дисплей ((AM EPD) | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) мм | Активная зона: | 23.705 ((H) x48.55 ((V) мм |
| рабочая температура: | 0°C к +50°C | Температура хранения.: | -25°C до +60°C |
| Пин-номер: | 24 штифта | Интерфейс: | ППИ |
| Выделить: | 122x250 ставит точки электронный бумажный дисплей,Дисплей 2,13 дюймов электронный бумажный |
||
3 цвета EPD 2,13 дюймовый экран,2.13" E-ink ESL Описание дисплея
SAEF Technology SFEPD213BWR-7018A01 представляет собой трехцветную 2,13 ′′ HR a-Si, активную матрицу TFT, электронный бумажный дисплей (EPD).Панель имеет такое высокое разрешение (131dpi), что он может легко отображать тонкие узорыИз-за его бистабильной природы панель EPD требует очень мало энергии для обновления и не требует энергии для поддержания изображения.
Особенности
1. a-Si TFT активная матрица Электронный бумажный дисплей (EPD)
2. Три цвета поддержки: Белый, Черный, Красный
3Разрешение: 250 x 122
4. Сверхнизкое потребление энергии
5. Сверхширокий угол зрения - около 180°
6Сверхтонкий и легкий.
7. Интерфейс SPI
8. Соответствует требованиям RoHS
| Общая информация | Содержание |
| Размер экрана |
2.13 дюймов |
| Режим отображения | Активная матрица EPD |
| Разрешение дисплея | 122 ((H) × 250 ((V) Пиксели |
| Активная зона | 23.705 ((H) x48.55 ((V) мм |
| Пиксельный диапазон | 0.194.3 х 0.194.2 ((131dpi) |
| FPL (Ламинат передней плоскости) | Спектра Красный 2.0 |
| Размер контуры | 29.2 ((H) x59.2 ((V) x1.0 ((D) мм |
| Вес | 4.1 г |
| Напряжение логического питания | 3.0V типично |
| Операционная температура | от 0°C до +50°C |
| Температура хранения | -25°C до +60°C |
| Интерфейс | ППИ |
| Соответствие | Соответствует требованиям REACH & RoHS |
Применение
Система электронных ярлыков на полках
Определение фиксатора
Pin1, NC не подключен
Пин 2, GDR / O / Power MOSFET Управление драйвером, этот пин - это N-Channel MOSFET Gate Drive Control.
Пин 3, RESE / I / Booster Control Input, этот пин - это вход тока для управляющей петли.
Pin4, NC Не подключаться к другим NC-прицепам
Пин 5, VDHR / C / конденсатор. Этот пин является положительным управляющим напряжением входа и пином питания для VSH2 Стабилизационный конденсатор должен быть подключен между VSH2 и GND.
Pin6, TSCL / O / I2C Интерфейс с цифровым датчиком температуры Часовой пин
Pin7, TSDA / I/O / I2C Интерфейс с цифровым датчиком температуры
Pin8, BS/I/VSS, этот пин устанавливает интерфейс панели.
Pin9, BUSYN / O / Device Busy Signal, Этот пин - выходный пин состояния Busy. Когда Busy High, работа чипа не должна быть прервана, и команда не должна быть отправлена.
Пин 10, RSTN / I / System Reset, этот пин является входом в сигнал резета.
Pin11, D/C/I / Этот пин - управление данными/командой
Пин12, CSB / I / Этот пин - выбор чипа.
Пин13, SCL/I/серийный вход часов связи.
Pin14, SDA / I / Serial ввод/вывод данных связи.
Pin15, VDDIO / P / Power для интерфейсных логических пинов I / O. Он должен быть подключен к VCI.
Pin16, VCI / P / Силовое питание для чипа
Pin17, GND / P / Ground
Pin18, VDDD / C / Выход внутреннего регулятора Конденсатор должен быть подключен между VDD и GND.
Pin19, VPP / P / Силовое питание для программирования OTP
Pin20, VSH / C / Этот пин является положительным источником привода напряжения. Между VSH и GND должен быть подключен стабилизационный конденсатор.
Pin21, между VGH и GND должен быть подключен стабилизирующий конденсатор VGH / C / A.
Pin22, VSL / C / Этот пин является отрицательным источником привода напряжения и пином питания для VCOM. Стабилизационный конденсатор должен быть подключен между VSL и GND.
Pin23, стабилизирующий конденсатор VGL / C / A должен быть подключен между VGL и GND.
Pin24, VCOM / C / Этот пин является управляющим напряжением VCOM Стабилизационный конденсатор должен быть подключен между VCOM и GND.
3 цвета EPD 2,13 дюймовый экран,2.13" E-ink ESL дисплейРисунок

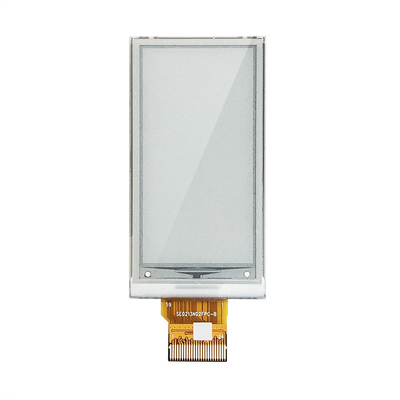

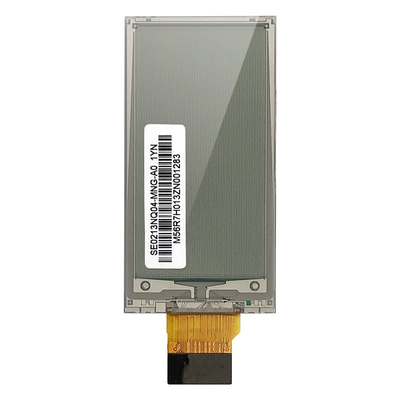

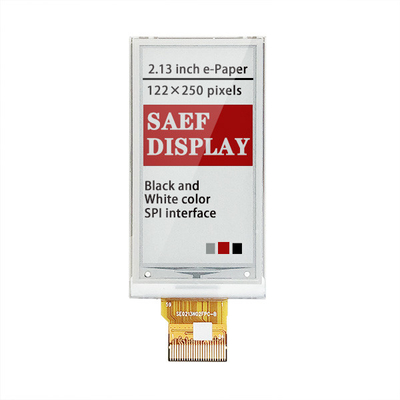

3 цвета EPD 2,13 дюймовый экран,2.13" E-ink ESL дисплейИзображение продукта
