Подробная информация о продукте:
|
| Продукт: | ESL дисплей 2.66 | Режим отображения: | Активный матричный электрофоретический дисплей ((AM EPD) |
|---|---|---|---|
| Цвет: | Чёрно-белый | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 36.3*71.8*1.14 мм | Активная зона: | 300,704*60,08 мм |
| рабочая температура: | 0°C к +50°C | Температура хранения.: | -25°C до +60°C |
| Пин-номер: | 24 штифта | Интерфейс: | ППИ |
| Выделить: | Дисплей ESL ценника,дисплей ESL точки 152x296,Дисплей ярлыка полки 2 |
||
Дисплей ESL 2,66 дюйма, дисплей E-ink 2,66 дюйма Описание
SAEF Technology SFEPD266H-7005A01 представляет собой активный матричный электрофоретический дисплей ((AM EPD), с интерфейсом и дизайном системы отсчета.Модуль представляет собой TFT-массив, приводящий электрофоретический дисплей, с интегрированными схемами, включающими буфер шлюза, буфер источника, интерфейс MCU, логику управления временем, осциллятор, DC-DC, SRAM, LUT, VCOM. Модуль может использоваться в портативных электронных устройствах,например, система электронных стеллажей (ESL).
Особенности
152×296 пикселей
Отражательность белого более 30%
Контрастное соотношение выше 8:1
Ультраширокий угол обзора
Сверхнизкое энергопотребление
️ чисто отражающий режим
️ Бистабильный дисплей
Ландшафт, портретные режимы
Ультра низкий ток в режиме глубокого сна
Форма волны хранится в OTP на чипе
¢ Серийный интерфейс периферийных устройств
Оциллятор на чипе
| Общая информация | Содержание |
| Размер экрана | 2.66 дюймов |
| Режим отображения | Активная матрица EPD |
| Разрешение дисплея | 152 ((H) × 296 ((V) Пиксели |
| Активная зона | 30.704 (H) ×60.088 (V) мм |
| Пиксельный диапазон | 0.203 ((H) × 0,203 ((V) |
| Конфигурация пикселя | Прямоугольник |
| Размер контуры | 36.3(H) × 71,8(V) × 1,14(D) мм |
| Вес | 4.1 г |
| Напряжение логического питания | 3.0V типично |
| Операционная температура | от 0°C до +50°C |
| Температура хранения | -25°C до +60°C |
| Интерфейс | ППИ |
| Соответствие | Соответствует требованиям REACH & RoHS |
Применение
Система электронных ярлыков на полках
Определение фиксатора
Pin1, NC Не соединяться с другими NC-пинами
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control (ГДР / О / Н-канальный Мосфетовый шлюз управления)
Pin3, RESE / I / Ввод токочувствительного тока для петли управления
Pin4, NC Не подключаться к другим NC-прицепам
Pin5, VDHR / C / Положительное напряжение драйвера источника для источника
Pin6, TSCL / O / I2C Интерфейс с цифровым датчиком температуры Часовой пин
Pin7, TSDA / I/O / I2C Интерфейс с цифровым датчиком температуры
Пин8, BS / I / Bus Интерфейс выборный пин (ПРИМЕЧАНИЕ 5-4)
Пин9, BUSYN / O / Пин выхода на занятом состоянии (ПРИМЕЧАНИЕ 5-3)
Пин-10, RSTN/I/Reset входный сигнал.
Pin11, D/C/I/Data/Command control pin (Примечание 5-2)
Pin12, CSB / I / Chip select input pin (ПРИМЕЧАНИЕ 5-1)
Пин13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI) (Пин 14), SDA / I / Serial Data pin (SPI) (Пин серийных данных)
Pin15, VDDIO / P / питание для интерфейсных логических пин.
Pin16, VDD / P / Силовое питание для чипа
Pin17, GND / P / Ground
Pin18, VDDD / C / Core logic power pin VDDD может регулироваться внутренне из VDD. Конденсаторы должны подключаться между VDDD и VSS при любых обстоятельствах
Pin19, VPP / P / Силовое питание для программирования OTP
Pin20, VSH / C / Положительное источниковое напряжение 2
Pin21, VGH / C / Положительное водоворотное напряжение
Pin22, VSL / C / отрицательное источниковое рабочее напряжение
Pin23, VGL / C / отрицательное напряжение управления шлюзом
Pin24, VCOM / C / VCOM управляющее напряжение
I = входной пин, O = выходной пин, I/O = двунаправленный пин (вход/выход), P = питательный пин, C = конденсаторный пин
Примечание 5-1: Этот пин является выборным входом чипа, соединяющимся с MCU. Чип включен для связи MCU только при нажатии на КРС НОГО.
Примечание 5-2: Этот пин - это пин управления данными / командой, подключающийся к MCU в режиме 4-проводной SPI. Когда пин вытянут HIGH, данные в SDA будут интерпретироваться как данные. Когда пин вытянут LOW,Данные в SDA будут интерпретироваться как команда.
Примечание 5-3: Этот пин - выходный пин состояния занятости. Когда занятость высока, работа чипа не должна быть прервана, команда не должна отправляться, например,Чип будет ставить Busy pin High, когда - Выпуск дисплея волновой формы - Программирование с OTP - Общение с цифровым датчиком температуры
Примечание 5-4: Шнур для выбора интерфейса шины
Интерфейс MCU состояния BS
L 4-линейный серийный периферийный интерфейс ((SPI)
H 3-линейный серийный периферийный интерфейс ((SPI) - 9 бит SP
Дисплей ESL 2,66 дюйма, дисплей с электронным чернилом 2,66 дюйма

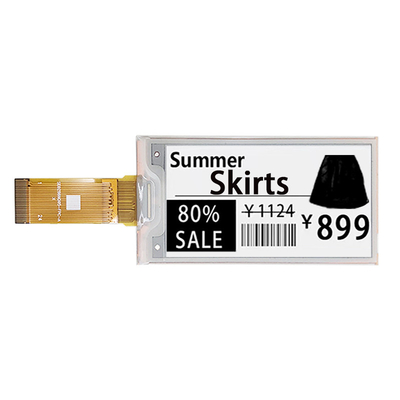

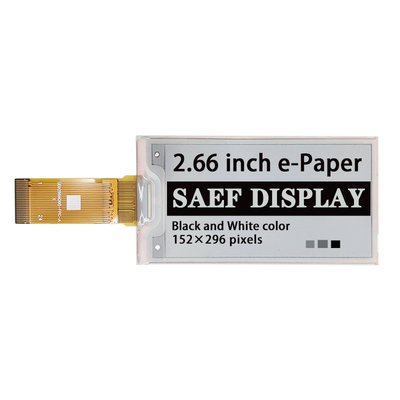

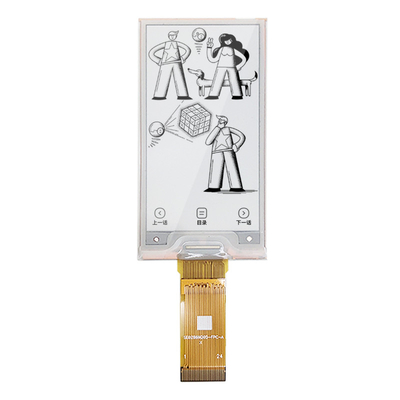

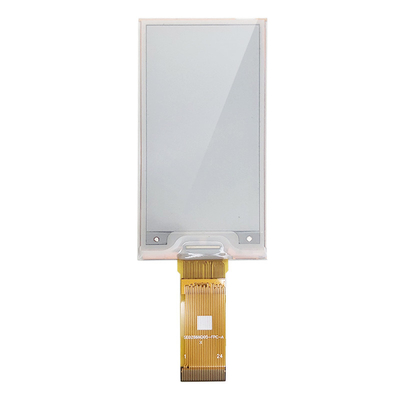

Дисплей ESL 2,66 дюйма, дисплей E-ink 2,66 дюйма Изображение продукта
Примечания:
1Типичная мощность измеряется следующим переходом от горизонтальной 2 серой шкалы к вертикальной 2 серой шкале (рисунок 6-2).
2Сила глубокого сна - это энергия, потребляемая, когда контроллер панели находится в режиме глубокого сна.
3Перечисленные электрические/оптические характеристики гарантируются только в соответствии с контроллером и формой волны, предоставленной SAEF.
ФАБРИКА И УСОБНОСТИ
