Подробная информация о продукте:
|
| Продукт: | 1.54 дюйма EPD | Резолюция: | Разрешение 152x152 точек |
|---|---|---|---|
| Режим отображения: | Активный матричный электрофоретический дисплей ((AM EPD) | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 31.80 (H) × 37.32 ((V) × 1.14 ((D) мм | Активная зона: | 27.512 (H) × 27.512 (V) мм |
| Пиксельный диапазон: | 0.181 ((H) × 0,181 ((V) мм | Пин-номер: | 24 штифта |
| Интерфейс: | MCU | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей чернил 1,5 дюймов e,152x152 ставит точки дисплей чернил e |
||
E-ink Display 1,54 дюйма, EPD 1,54 дюйма Описание экрана
SAEF Technology SFEPD154H-7003A01 представляет собой активный матричный электрофоретический дисплей ((AM EPD), с интерфейсом и дизайном системы отсчета.и имеет 2-битные полноценные возможности отображенияМодуль представляет собой электрофоретический дисплей TFT-array, с интегрированными схемами, включающими буфер ворот, буфер источника, интерфейс MCU, логику управления временем, осциллятор, DC-DC, SRAM, LUT, VCOM.Модуль может использоваться в портативных электронных устройствах, например, система электронных стеллажей (ESL).
Особенности
◆ 152×152 пиксельного дисплея
◆ отражательность белого более 30%
◆ Контрастность выше 10:1
◆ Ультраширокий угол обзора
◆ Слишком низкое потребление энергии
◆ чисто отражающий режим
◆ Бистабильный дисплей
◆ Ультранизкий ток в режиме глубокого сна
◆ RAM на чип-дисплее
◆ Форма волны, хранящаяся в OTP на чипе
◆ Серийный периферийный интерфейс доступен
◆ Осиллятор на чипе
◆ Встроенное устройство управления усилителем и регулятором для генерации VCOM, Gate и Source приводящего напряжения
◆ I 2C сигнал мастер интерфейс для чтения внешнего датчика температуры
| Общая информация | Содержание |
| Размер экрана | 1.54 дюйма |
| Режим отображения | Активная матрица EPD |
| Разрешение дисплея | 152 ((H) × 152 ((V) Пиксели |
| Активная зона | 27.512 (H) × 27.512 (V) мм |
| Пиксельный диапазон | 0.181 ((H) × 0.181 ((V) |
| Конфигурация пикселя | Прямоугольник |
| Размер контуры | 31.80 (H) × 37.32 ((V × 1.14 ((D)) мм |
| Вес | 2.7 г |
| Напряжение логического питания | 3.0V типично |
| Операционная температура | от 0°C до +35°C |
| Температура хранения | -25°C до +60°C |
| Интерфейс | MCU |
| Соответствие | Соответствует требованиям REACH & RoHS |
Применение
Система электронных ярлыков на полках
Определение фиксатора
Pin1, NC Не соединяться с другими NC-пинами
Pin2, GDR / O / N-Channel MOSFET Gate Drive Control (ГДР / О / Н-канальный Мосфетовый шлюз управления)
Pin3, RESE / I / Ввод токочувствительного тока для петли управления
Pin4, NC Не подключаться к другим NC-прицепам
Pin5, VDHR / C / Положительное источник привода напряжение 1
Pin6, TSCL / O / I2C Интерфейс с цифровым датчиком температуры Часовой пин
Pin7, TSDA / I/O / I2C Интерфейс с цифровым датчиком температуры
Пин 8, Пин выбора интерфейса BS / I / Bus
Пин9, BUSYN / O / Пин выхода загруженного состояния
Пин-10, RSTN/I/Reset входный сигнал.
Пин11, D/C/I/Data/Command и Control pin
Пин12, CSB / I / Chip выбирать входный пин
Пин13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI) (Пин 14), SDA / I / Serial Data pin (SPI) (Пин серийных данных)
Pin15, VDD / P / Силовое питание для интерфейсных логических пинов
Pin16, VDD / P / Силовое питание для чипа
Пин 17, VSS / P / Ground
Pin18, VDDD / C / Core logic power pin VDDD может регулироваться внутренне из VDD. Конденсаторы должны подключаться между VDDD и VSS при любых обстоятельствах
Pin19, VPP / P / Силовое питание для программирования OTP
Pin20, VSH / C / Положительное источниковое напряжение 2
Pin21, VGH / C / Положительное водоворотное напряжение
Pin22, VSL / C / отрицательное источниковое рабочее напряжение
Pin23, VGL / C / отрицательное напряжение управления шлюзом
Pin24, VCOM / C / VCOM управляющее напряжение
I = входной пин, O = выходной пин, I/O = двунаправленный пин (вход/выход), P = питательный пин, C = конденсаторный пин
E-ink Display 1,54 дюйма, EPD 1,54 дюйма Рисунок продукта

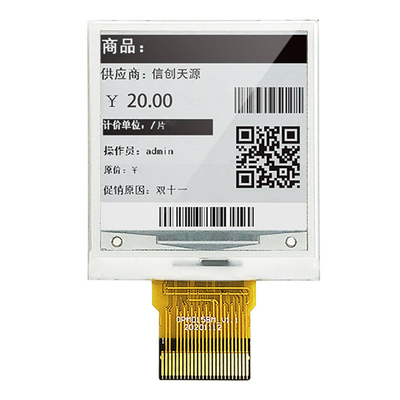

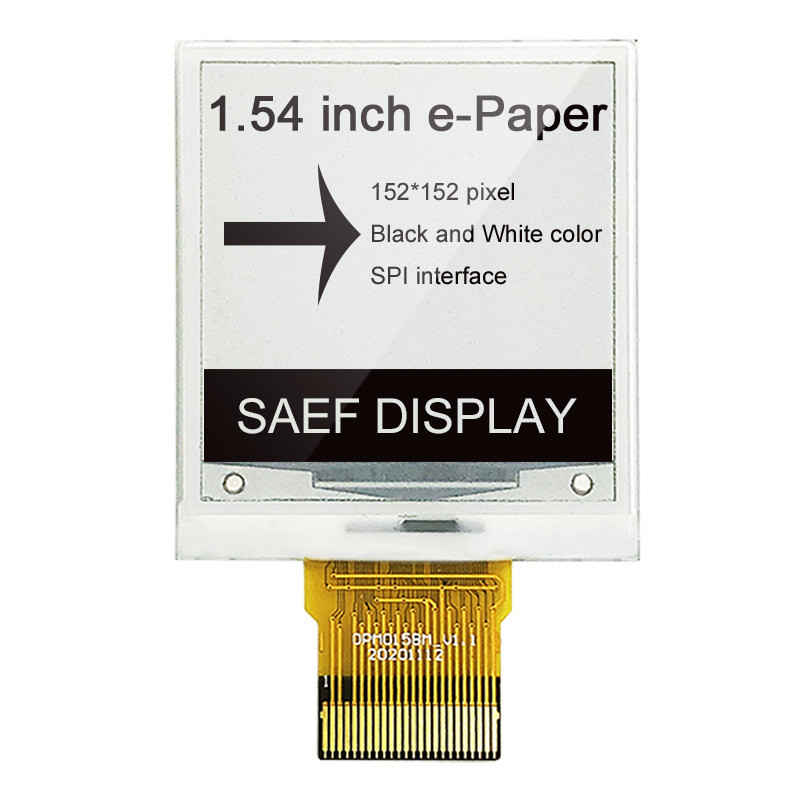

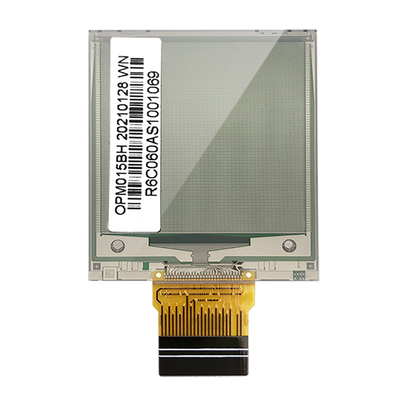

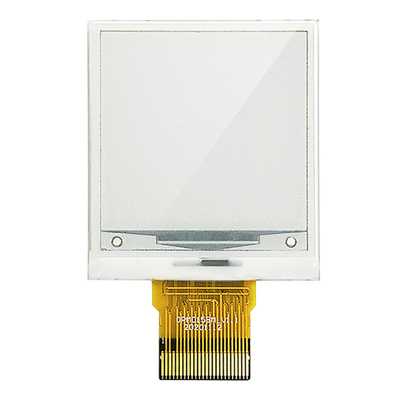

E-ink Display 1,54 дюйма, EPD 1,54 дюйма Изображение продукта
