Подробная информация о продукте:
|
| Ключевые слова: | 7 дюймовый TFT | сенсорный экран: | CTP ((Капацитивный сенсорный экран) |
|---|---|---|---|
| Резолюция: | точки 1024x600 | Размер защитного прозрачного стекла: | Можно настроить |
| Интерфейс LCM: | Мипи | Поверхностная яркость: | 300 кд/м2 |
| Срок службы светодиодов: | 40,000 часов | Штыри: | 30 штифтов |
| Направление просмотра: | Весь угол обзора (80/80/80/80) | CTP-интерфейс: | I2C |
| Операционная температура.: | – 20℃ к +70℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Экран касания дюйма TFT LCD MIPI 7,Экран касания дюйма TFT LCD IPS 7,CTP tft lcd касания 7 дюймов |
||
TFT LCD Модуль 7 дюймовый 1024x600 MIPI интерфейс IPS с CTP
Подробная информация о продукте:
1. LCD Размер: 7 ′′ дюймов TFT
2Разрешение: 1024x600
3Угол просмотра: свободный
4Размер контура: 164x97x2.6 мм
5. Тип интерфейса LCM: MIPI
6. Тип интерфейса CTP: I2C
7Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: емкостный сенсорный экран ((CTP)
SAEF Technology SF-TO700B-8857A-CT представляет собой 7-дюймовый полноугольный TFT LCD дисплей типа IPS с разрешением QVGA 1024x600 пикселей.и крышка стекла настраивается.
Этот ЖК-модуль имеет диаметры 164*97*2,6 мм и размер AA 154,21x85,92 мм. Этот 7-дюймовый ЖК-модуль TFT имеет PCAP ((Capacitive Touch Screen).SF-TO700B-8857A-CT LCM интерфейс с интерфейсом MIPISF-TO700B-8857A-CT имеет яркость поверхности 300cd / m2 (нит), этот модуль LCD Display может работать при температуре от 20 ° C до + 70 ° C.
Этот 7 ′′ TFT LCD модуль широко используется в измерительном оборудовании, медицинском устройстве, домашней автоматизации, системе безопасности доступа, ценнике супермаркета и бытовой технике, устройстве GPS и т. Д.
| Ключевые слова: | 7 дюймовый TFT | Прикосновение к экрану | CTP ((Капацитивный сенсорный экран) |
|---|---|---|---|
| Решение: | 1024x600 точек | Размер стекла крышки: | Можно настроить |
| Интерфейс LCM: | MIPI | Светимость поверхности: | 300 Cd/m2 |
| Продолжительность жизни светодиода: | 40000 часов | Пины: | 30 штифтов |
| Направление просмотра: | Весь угол обзора (80/80/80/80) | Интерфейс CTP: | I2C |
| Рабочая температура: | от 20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
Обеспечение качества
1Для каждого изделия мы проводим 3-кратный 100% тест, чтобы гарантировать хорошее качество.
2.Управляющий QA работает в LCD-индустрии более 14 лет. Ключевые производители и операторы QA работают в LCD-индустрии более 7-8 лет.Наша команда все очень профессиональные и опытные в LCD зарегистрированы, чтобы обеспечить качество для клиентов.
Частые вопросы
Вопрос 1: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества. Смешанные образцы с разными номерами предметов приемлемы.
Вопрос 2: Как насчет сроков?
Ответ: для готовых продуктов образцы на складе немедленно. 1-1.5 недель для передела образцов. 4-6 недель для массового производства. Для готовых продуктов 2-3 дня для предложения о чертеже;2 часа для отбора образцов при одобрении чертежа; 5-6 часов для испытательного производства/серийного производства при утверждении образца.
Q3. Есть ли у вас какие-либо ограничения MOQ для образцов и производственных заказов?
О: Низкий MOQ. 3-5 штук для проверки образцов доступны. MOQ массового производства обычно 1K / лот. Мы поддерживаем qty ниже, чем MP MOQ для заказа с пробегом / PP-run.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 5-7 дней. Авиаперевозки и морская перевозка также необязательны.
Вопрос 5: Как сделать заказ на LCD-модуль?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, покупатель подтверждает образцы и размещает депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на LCD-продукте?
Ответ: Да. Пожалуйста, сообщите нам формально на этапе проектирования, и мы сделаем образцы с вашим логотипом для вашего тестирования и одобрения образца. После одобрения образца массовое производство будет следовать утвержденным образцам.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 1 год гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы будем отправлять новые ЖК с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
TFT LCD Модуль 7 дюймов 1024x600 интерфейс MIPI IPS с CTP
| Пин No. | Символ | Функция |
| 1 | VLED+ | ЛЭД-анод |
| 2 | VLED+ | ЛЭД-анод |
| 3 | ВГГ | Положительная мощность для TFT |
| 4 | VGL | Отрицательная мощность для TFT |
| 5 | UPDN | Вход вверх или вниз, контроль сканирования. UPDN = L, STV2 вывод вертикальный пульс старта и UD пин вывод логический L к драйверу шлюза. (по умолчанию) UPDN = ′H′, STV1 выход вертикальный пульс старта и UD пин выход логический ′H′ к драйверу шлюза |
| 6 | SHLR | Источник управления правой или левой последовательностью. SHLR = ?? L??, смещение влево: последние данные = S1←S2←S3..........←S1536 = первые данные. SHLR = ?? H??, смещение направо: первые данные = S1→S2→S3........→S1536 = последние данные.(по умолчанию) |
| 7 | ВЛЕД- | Светодиодный катод |
| 8 | ВЛЕД- | Светодиодный катод |
| 9 | AVDD | Мощность для аналоговой схемы |
| 10 | ГНД | Земля |
| 11 | D3P | Ввод данных MIPI. |
| 12 | D3N | Ввод данных MIPI. |
| 13 | ГНД | Земля |
| 14 | D2P | Ввод данных MIPI. |
| 15 | D2N | Ввод данных MIPI. |
| 16 | ГНД | Земля |
| 17 | CLKP | Ввод MIPI-часов |
| 18 | CLKN | Ввод MIPI-часов |
| 19 | ГНД | Земля |
| 20 | D1P | Ввод данных MIPI. |
| 21 | D1N | Ввод данных MIPI. |
| 22 | ГНД | Земля |
| 23 | D0P | Ввод данных MIPI. |
| 24 | D0N | Ввод данных MIPI. |
| 25 | ГНД | Земля |
| 26 | STBYB | В режиме ожидания. STBYB = HH, нормальная работа (по умолчанию) STBYB = ?? L??, контроллер времени, источник драйвера будет выключен, все выходы GND. |
| 27 | Перезагрузка | Глобальный резетовый пин. Активный низкий, чтобы войти в состояние резета. Обычно тяните высокий. Подключение к схеме резета RC для стабильности. |
| 28 | VDD ((1,8В) | Цифровая схема |
| 29 | VDD ((1,8В) | Цифровая схема |
| 30 | VCOMIN | Общее напряжение |

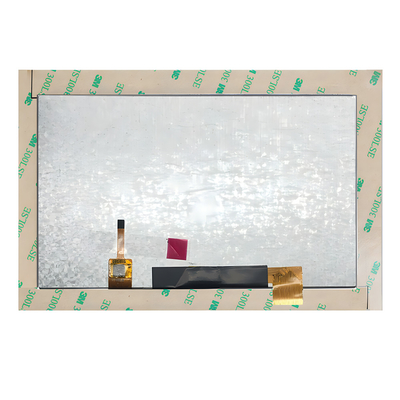

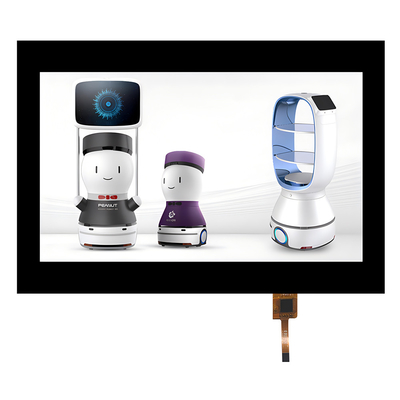

Модуль TFT LCD 7 дюймовый 1024x600 интерфейс MIPI IPS с изображением продукта CTP
СОБЯЗНЫЕ ПРОДУКТЫ
|
Размер |
Подробности |
Наше местонахождение |
|
7 дюймов |
800х480тип ландшафта,с панелью управления |
SF-TC700I-9239C-T |
|
7 дюймов |
1024x600 Тип пейзажа, с CTP или без него, интерфейс RGB |
SF-TC700B-8619A-N/CT |
|
7 дюймов |
1024x600 Тип пейзажа, с интерфейсом CTP или без него, интерфейс MIPI |
SF-TO700B-8857A-N/CT |
|
7 дюймов |
1024x600 Тип пейзажа, с CTP или без него, интерфейс RGB |
SF-TO700B-8834A-CT |
