Подробная информация о продукте:
|
| Продукт: | 3 дюймовый IPS TFT сенсорный экран | Резолюция: | 240х400 пикселей |
|---|---|---|---|
| Направление просмотра: | IPS Все углы зрения | сенсорный экран: | с экраном касания PCAP |
| Объектив крышки: | Настраиваемый | Поверхностная яркость: | 300 cd/m2 (настраивается) |
| интерфейс: | Биты MCU 8/16 | Пин-номер: | 40 штырей |
| Соединение: | Подключение / ZIF (настраивается) | Управляющий модуль: | S6D04D1 |
| Операционная температура.: | -20°C до +70°C | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 240x400 TFT LCD сенсорный экран,PCAP TFT LCD сенсорный экран,3-дюймовый сенсорный экран TFT LCD |
||
3-дюймовый IPS TFT PCAP сенсорный экран разрешение 240x400
Быстрый обзор продукта
Номер модели.SF-TC300D-8974A-CT
Размер: 3"
Разрешение: 240×400 точек
Направление обзора: IPS
¢ Интерфейс:MCU 8 битов и 16 битов интерфейс
¢ IC драйвера:S6D04D1
Контрольный совет: нет
Яркость ((cd/m2): 300
¢ Рама через отверстие: нет
¢ Сенсорный экран: с емкостным сенсорным экраном
Описание
SAEF TECHNOLOGY SF-TC300D-8974A-CT представляет собой 3-дюймовый полноформатный TFT-LCD дисплей с разрешением 240x400 (240 горизонтальных на 400 вертикальных пикселей).напряжение питания (VCC) LCD-панели управления от 2.5V до 3.3V. Типичное значение 2,8V. Он может использоваться в встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве,Оборудование для безопасности, требующее высококачественного и красочного изображения с TFT-дисплеем.
SF-TC300D-8974A-CT - TFT типа IPS-LCD с яркостью 300 cd/m2 (типичное значение). яркость может быть настроена до 1000 нит. Он может работать при температурах от -20°C до +70°C;температура хранения составляет от -30°C до +80°C.
Особенности
| Продукт: | 3 дюймовый IPS TFT сенсорный экран |
| Решение: | 240x400 пикселей |
| Прикосновение к экрану | С сенсорным экраном PCAP |
| Светимость поверхности: | 300 Cd/m2 (настраивается) |
| Номер пин-кода: | 40 штифтов |
| Управляющий блок: | S6D04D1 |
| Направление просмотра: | IPS Все углы зрения |
| Линза крышки: | Настраиваемый |
| Интерфейс: | MCU 8/16 бит |
| Подключение: | Подключение / ZIF (настраивается) |
| Рабочая температура: | -20°C до +70°C |
| Соответствие: | Соответствует требованиям REACH & RoHS |
3-дюймовый IPS TFT PCAP сенсорный экран разрешение 240x400
Определение фиксатора
Pin1 GND Ground (Пин-1 ГНД)
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Ground (Пин-4 ГНД)
Пин-5 "Восстановить" Сигнал восстановить.
Pin6 VDD Система питания2.8-3.3V
Pin7 VDD Система питания2.8-3.3V
Пин8 IM1 IM1 = 0,8 бит. IM1 = 1,16 бит.
Pin9-Pin16 D7-0 MCU L8 битная шина данных
Пин-17, выбираем сигнал.
Pin18 RS Система питания1.8-3.3В
Pin19 WR Включить запись
Пин-20 RD Read включен. Низкоактивный.
Pin21 GND Ground
Pin22-Pin29 D15-8 MCU H8 бит Автобус данных GND
Pin30 GND Ground
Pin31 TEFrame сигнал импульса головки, который используется при записи данных во внутреннюю оперативную память.
Пин 32-40 NC Dummy

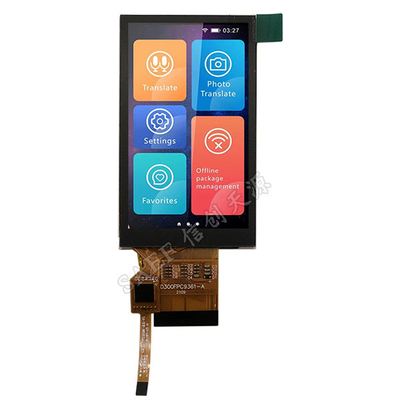

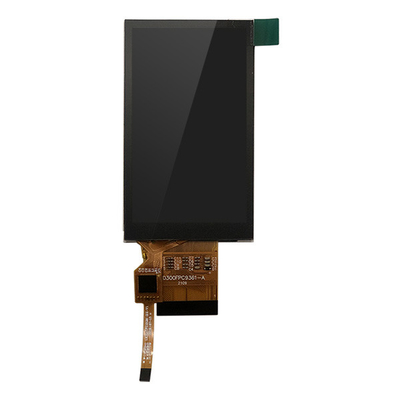

3 дюйма IPS TFT PCAP сенсорный экран 240x400 разрешение Изображение продукта
Производственные мощности и сертификаты
Производитель TFT LCD дисплейного модуля - более 300 стандартных элементов TFT на линии
SAEF Technology является ведущим мировым производителем TFT LCD-дисплеев, базирующимся в Китае. SAEF предлагает широкий ассортимент продуктов для малых и средних размеров TFT-дисплеев в размерах от 0,96" до 1".22 дюйма круглый, 1,28 дюймовый круг,1.44", 1.54", 1.77, 2", 2.1" круглый, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 дюймов, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" и 28" TFT (диагональный размер активной области) и т. д. На этом сайте перечислено более 300 стандартных моделей TFT;Кроме того,, почти каждый пункт приемлемо вывести из стандартных пунктов для удовлетворения потребностей клиентов.
SAEF TFT дисплеи квалифицированы по промышленному стандарту, включая стандартные модули TFT-LCD, IPS TFT, высокояркость TFT LCD (дисплей, читаемый солнечным светом), панели TFT с панелями управления,Тип строк TFT, Wide Temperature TFT LCD. Эти дисплеи включают режим пейзажа или портрета.SAEF TFT LCD дисплеи доступны в различных разрешениях, а также сенсорный экран в опциональной резистивной и проецируемой емкостной (PCAP сенсорный экран) технологииМногие из наших модулей TFT имеют более одного интерфейса, включая MCU, RGB, TTL, LVDS и MIPI DSI.Модули SAEF TFT идеально подходят для ряда приложений, включая промышленное управление, кофеварка, медицинское оборудование, система POS, автоматизация, GPS-навигатор, белые товары, контроль энергии, телекоммуникации, медицинское оборудование и т.д.
