Подробная информация о продукте:
|
| Продукт: | 20,6 дюймовый TFT LCD дисплей | сенсорный экран: | Резистивная сенсорная панель (RTP) |
|---|---|---|---|
| Резолюция: | 480X320 | Направление просмотра: | IPS полный угол обзора ((80/80/80/80) |
| Управляющий модуль: | R61531 | Пин-номер: | 40 штырей |
| Соединение: | Тип соединителя FPC | Поверхностная яркость: | 240 cd/m2 (ниты) |
| Интерфейс: | MCU | Срок службы светодиодов: | 40,000 часов |
| Рабочая температура.: | -10℃ к +60℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | IPS TFT LCD 2,6",IPS TFT LCD 480x320 |
||
2.6 дюймовый TFT LCD дисплей IPS 480x320 пикселей пейзажный режим Введение продукта
Saef Tech SF-TC260T-9954A-T представляет собой диагональный 2,6-дюймовый TFT LCD дисплей IPS типа.
Подробная информация о продукте:
1. LCD Размер: 2,6 ′′ дюйма TFT
2Разрешение: 480x320
3Угол обзора: свободный угол обзора
4Размер контура: 59,60x47,3x3,4 мм
5. Ключевой элемент ЖК-диспетчера: R61531
6. Тип интерфейса LCD: MCU
7. Температура: верхняя -10°C до +60°C; верхняя -20°C до +70°C
8. Сенсорная панель: Резистивный сенсорный экран
Характеристики продукта:
1. SF-TC260T-9954A-T - это TFT LCD модуль диагональю 2,6 дюйма, 480x320, полноцветный TFT LCD дисплей с резистивным сенсорным экраном (RTP).
2. Этот модуль поддерживает интерфейс MCU. Модель SF-TC260A-9954A-T имеет размер модуля 59,60x47,3 мм и размер активной площади 55,61 x 37,27 мм;
3. SF-TC260T-9954A-T интегрирован с контроллером R61531 на модуле, а его логическое питание напряжением колеблется от 2.6V до 3.3V.
4Он может работать при температуре от -10°C до +60°C; его температура хранения колеблется от -20°C до +70°C.
5. SF-TC260T-9954A-T - это пейзажный модуль LCD с яркостью 250 cd/m2. Если вы хотите использовать его в качестве портретного режима или увеличить яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.
6. SF-TC260T-9954A-T FPC можно настроить, и необязательно быть с или без резистивного сенсорного экрана (RTP).
Информация о продукте:
| Продукт: | 2.6 дюймовый TFT LCD дисплей | Прикосновение к экрану | Резистивная сенсорная панель (RTP) |
|---|---|---|---|
| Решение: | 480х320 | Направление просмотра: | IPS Полный угол обзора ((80/80/80/80) |
| Управляющий блок: | R61531 | Номер пин-кода: | 40 штифтов |
| Подключение: | Тип соединителя FPC | Светимость поверхности: | 240 Cd/m2 (ниты) |
| Интерфейс: | MCU | Продолжительность жизни светодиода: | 40000 часов |
| Рабочая температура: | -10°C до +60°C | Соответствие: | Соответствует требованиям REACH & RoHs |

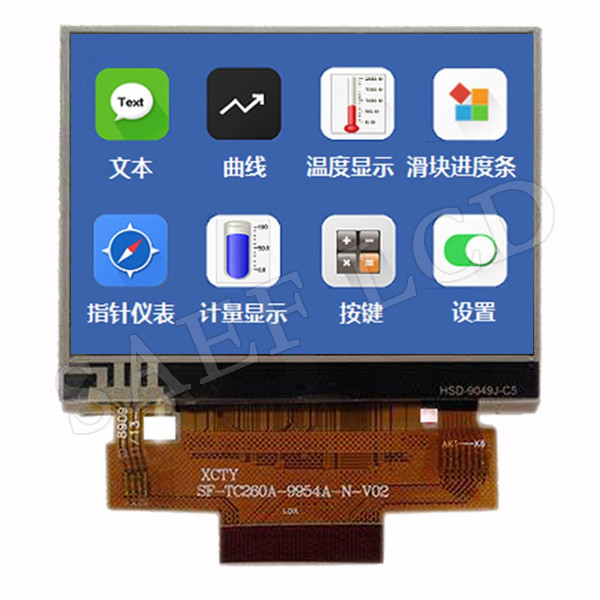

2.6 дюймовый TFT LCD дисплей IPS 480x320 пикселей ландшафтный режим ПродуктРисунок
Определение пин:
| Пин No. | Символ | I/O | Описание |
| 1 | YU | I/O | Сигнал ввода на сенсорной панели |
| 2 | XL | I/O | Сигнал ввода на сенсорной панели |
| 3 | YD | I/O | Сигнал ввода на сенсорной панели |
| 4 | XR | I/O | Сигнал ввода на сенсорной панели |
| 5 | ГНД | П | Земля |
| 6 | ОВВСК | П | Силовое питание 2.8V/1.8V Напряжение |
| 7 | ВКИ | П | Силовое питание2.8В напряжение |
| 8 | IM0 | Я... | 8BIT/16BIT SELECT |
| 9 | ГНД | П | Земля |
| 10 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 11 | CS | Я... | Входной пин для сигнала выбора чипа |
| 12 | РС | Я... | Сигнал отбора команды/данных. |
| 13 | ГНД | П | Земля |
| 14 | WR | Я... | Напишите сигнал строб. |
| 15 | РД | Я... | Прочитайте световой сигнал. |
| 16 ~ 31 | DB0-DB15 | I/O | Сигнал данных |
| 32 | ГНД | П | Земля |
| 33 | LED_A | П | ЛЭД-анод |
| 34 | LED_K1 | П | Светодиодный катод |
| 35 | LED_K2 | П | Светодиодный катод |
| 36 | LED_K3 | П | Светодиодный катод |
| 37 | LED_K4 | П | Светодиодный катод |
| 38 | LED_K5 | П | Светодиодный катод |
| 39 | LED_K6 | П | Светодиодный катод |
| 40 | ГНД | П | Земля |

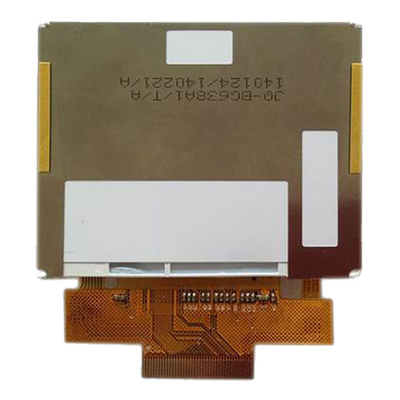

2.6 дюймовый TFT LCD дисплей IPS 480x320 пикселей ландшафтный режим ПродуктИзображение
