Подробная информация о продукте:
|
| Продукт: | 2.8 дюймовый TFT LCD дисплей | Резолюция: | 480x640 точек |
|---|---|---|---|
| Дисплей: | ILI9806E или ST7701 или эквивалентный | Сенсорный экран: | Без сенсорного экрана (настраивается) |
| Размер защитного прозрачного стекла: | Настраиваемый | Направление просмотра: | Бесплатно ((80/80/80/80) |
| Очертание Дим.: | 50 ((W) x 69,2 ((L) x 2,35 ((T) мм | Активная зона: | 430,20 x 57,60 мм |
| Интерфейс: | RGB (настраиваемый) | Соединение: | Тип соединителя FPC |
| Пин-номер: | 40 штифтов (настраиваемые) | Поверхностная яркость: | 260 cd/m2 ((nits) |
| Напряжение питания: | 3,2 v | Тип заднего освещения: | Белое СИД |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 480x640 высокое разрешение TFT,Разрешение TFT 2,8 дюймов высотой с |
||
2.8" TFT 480x640, TFT LCD 2,8 дюйма Описание
SF-TO280PY-8990B-N TFT LCD-модуль представляет собой 2,8 ′′ диагональный портретный режим 480x640 высокого разрешения полноцветный дисплей, SF-TO280PY-8990B-N LCD-модуль поддерживает RGB интерфейс.Интерфейс настраиваетсяМодель SF-TO280PY-8990A-N имеет размеры модуля 50 ((W) x 69,2 ((L) x 2,35 ((T) мм и размеры активной площади 43,20 x 57,60 мм.
SF-TO280PY-8990B-N интегрирован с ILI9806E, или ST7701 или эквивалентным контроллером IC драйвера на модуле, и его напряжение логического питания варьируется от 2.6V до 3.4V. типичное значение составляет 3.2V.Светимость поверхности составляет 260 cd/m2 (Nits)Эта модель имеет температуру работы от -20 до 70 градусов, и температуру хранения от -30 до 80 градусов.
Модель широко используетсяd в POS-терминале, считывателе наличности, встроенных системах, автоматизации, GPS, медицинском оборудовании, промышленном устройстве, оборудовании безопасности, требующем высококачественного и красочного изображения TFT.
Особенности
| Продукт: | 2.8 дюймовый TFT LCD дисплей | Решение: | 480x640 точек |
|---|---|---|---|
| Управляющий блок: | ILI9806E или ST7701 | Прикосновение к экрану | Без сенсорного экрана |
| Стекло покрытия | Настраиваемый | Направление просмотра: | Бесплатный ((80/80/80/80) |
| Очертание: | 50 ((W) X 69,2 ((L) X 2,35 ((T) мм | Активная зона: | 430,20 х 57,60 мм |
| Интерфейс: | RGB (настраиваемая) | Подключение: | Тип соединителя FPC |
| Номер пин-кода: | 40 штифтов (настраиваемые) | Светимость поверхности: | 260 Cd/m2 ((нитов) |
| Напряжение питания: | 3.2 В | Тип заднего освещения: | Белый светодиод |
| Продолжительность жизни светодиода: | 40000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
Определение фиксатора
| Пин-но. | Символ | Функция |
| 1 | Светодиодные... | Светодиодный задний свет ((Катодный) |
| 2 | Светодиод + | Светодиодный задний свет ((Анод) |
| 3 | ГНД | Земля |
| 4 | VDD | Силовое питание 2,8 В. |
| 5-12 | DB0-DB7 ((B0-B7) | Данные RGB синий |
| 13-20 |
DB8-DB15 ((G0-G7) |
Зеленые данные RGB |
| 21-28 |
DB16-DB23 ((R0-R7) |
Красные данные RGB |
| 29 | ГНД | Земля |
| 30 | PCLK | Сигнал точечного часа для работы интерфейса RGB |
| 31 | VDD | Силовое питание 2,8 В. |
| 32 | HSYNC | Сигнал линейной синхронизации для работы интерфейса RGB |
| 33 | VSYNC | Сигнал синхронизации кадров для работы интерфейса RGB |
| 34 | DE | Сигнал включения данных для работы интерфейса RGB |
| 35 | NC | NC |
| 36 | ГНД | Земля |
| 37 | CS | Чип выбирает входный пин |
| 38 | Перезагрузка | Внешний вход с перезагрузкой. |
| 39 | SCL | Часы интерфейсов SPI |
| 40 | SDA | Сигнал серийного ввода |
2.8" TFT 480x640, TFT LCD 2,8 дюйма Рисунок

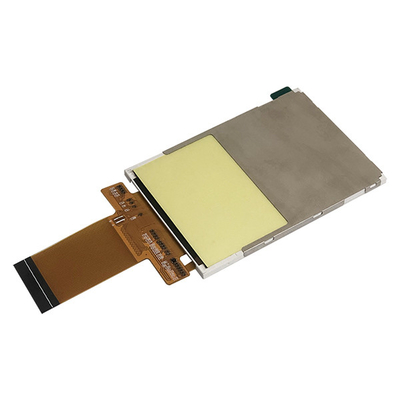

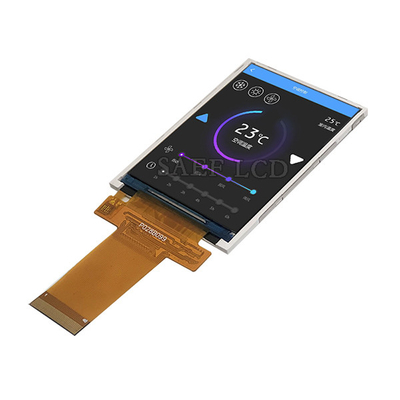

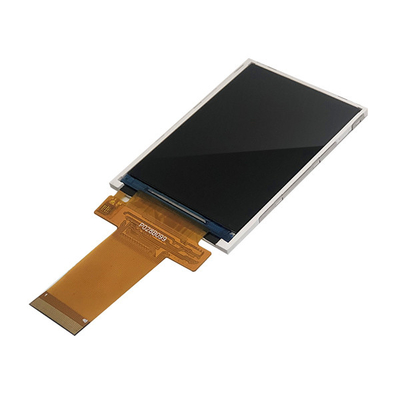

2.8" TFT 480x640, TFT LCD 2,8 дюйма Изображение продукта
ФАБРИКА И УСОБОДЫ
Ключевое слово поиска: tft 2.8", 2.8 tft lcd, 2.8 "tft lcd, 2.8 дюйма tft lcd, tft lcd 2.8, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft LCD дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей, 2,8 дюйма tft дисплей,2,8-дюймовый LCD экран, 2,8-дюймовый 480x640, 2,8-дюймовый IPS TFT.
