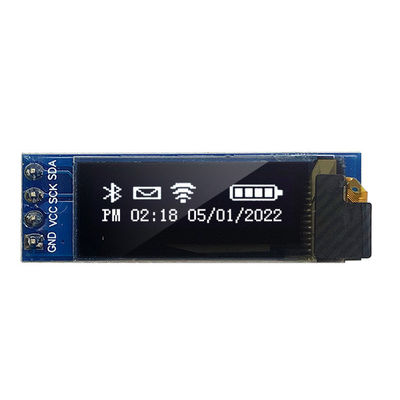

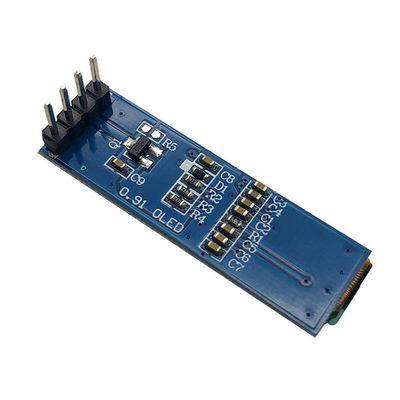

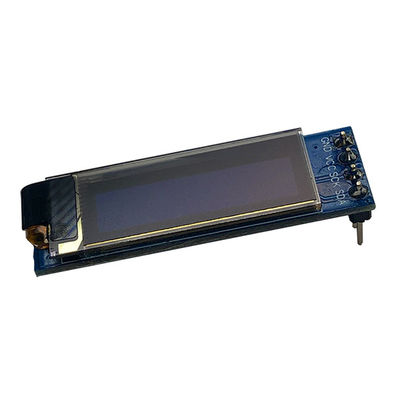

0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306)

0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306)
0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306) 0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306) 0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306) 0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306) 0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306)

Большие изображения :  0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306)

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFOM091JY4-12832WB-01
Документ: SFOM091JY4-12832WB-01 Datas...et.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 единицы (Обсуждается для заказов образцов)
Цена: USD1- 2 (FOB Shenzhen, Price varies based on order quantity & configuration)
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 3 рабочих дня для образцов, 1-3 недели для MP
Условия оплаты: LC, T/T, Western Union, PayPal
Поставка способности: 3000 тысяч штук в месяц

0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306)

описание
Продукт: 0,91 дюйма ПМОЛЕД Структура: COG + PCB
Разрешение: 128 х 32 пикселей Интерфейсы: I²C (IIC), 4 контакта
Контроллер: SSD1306 Яркость: 150 кд/м² (мин.), 180 кд/м² (тип.)
Цвет: Белый и синий, опционально Напряжение питания: от 1,65 В до 3,3 В
Операционный временный.: -40 ℃ до +70 ℃ Коэффициент контрастности: 2000: 1 (Контраст тёмной комнаты)
Размер модуля: 38,0 мм (Д) x 12,0 мм (Ш) x 3,1 мм (Т) Макс. Напряжение питания (дисплей): От 6,4 В до 9 В (внешний) / от 3,5 В до 4,2 В (внутренний постоянный/постоянный ток)
Согласие: Соответствует требованиям REACH & RoHS Настройка:: доступный
Выделить:

0.91-дюймовый OLED-модуль дисплея с I2C

,

SSD1306 PMOLED для встроенных конструкций

,

компактный модуль OLED-дисплея



Проектированный для минималистского превосходства: 0,91-дюймовый OLED дисплейный модуль для требовательных встроенных приложений



Saef Technology Limited представляет SFOM091JY-12832WB-01, высокопроизводительный 0,91-дюймовый PMOLED дисплейный модуль, предназначенный для инженеров и разработчиков, которым требуется сверхкомпактный, маломощный,и надежные дисплеи для встроенных системС его четким разрешением 128x32, интерфейсом I2C и надежным драйвером SSD1306,Этот модуль обеспечивает исключительную ясность и легкость интеграции в ограниченные пространством конструкции по всей Европе и Соединенных Штатах.



Ключевые параметры проектирования и техническое превосходство

  • Ультракомпактный фактор формы:
    Этот дисплей размером всего 38,0 x 12,0 x 3,1 мм идеально подходит для носимых технологий, медицинских мониторов, интеллектуальных датчиков и портативных инструментов, где каждый миллиметр имеет значение.

  • Технология PMOLED высокой контрастности:
    С контрастным соотношением 2000:1 и яркостью 150-180 cd/m2, этот OLED обеспечивает четкое, четкое, четкое и четкое изображение.самоизлучающие пиксели с широкими углами обзора и без подсветки, идеально подходят для применения при слабом освещении или на солнечном свете.

  • Широкий диапазон температур работы:
    Этот модуль, рассчитанный на температуру от -40 до 70°C, надежно работает в экстремальных условиях, от промышленной автоматизации до наружных носимых устройств.

  • Низкое энергопотребление:
    С потоками режима покоя до 1 мкА (VDD) и 2 мкА (VCC) этот дисплей увеличивает срок службы батареи в энергочувствительных конструкциях.

  • Гибкая энергетическая архитектура:
    Поддерживает как внешнюю VCC (6,4V 9V), так и внутреннюю конверсию постоянного тока/ постоянного тока из VBAT (3,5V 4,2V), упрощая конструкцию системы питания.

  • Интерфейс I2C с полным управлением:
    Основанный на промышленном стандарте SSD1306, модуль предлагает полную программируемость для соотношений мультиплекса, направления сканирования COM, контраста, периодов предварительного зарядки,и VCOMH-уровней, позволяющих тонко настроенную оптимизацию для вашего приложения.



Решайте проблемы встроенного дизайна

  • Борьба с ограниченной недвижимостью PCB?
    Наш 0,91-дюймовый OLED вписывается в узкие макеты с простым интерфейсом с 4-мя булавами (GND, VCC, SCL, SDA), снижая сложность маршрутизации и стоимость BOM.

  • Вам нужен дисплей, который работает в условиях заморозки или высокой температуры?
    С рабочим диапазоном от -40°C до 70°C и полным соблюдением испытаний промышленной надежности (включая вибрацию, ESD и температурный цикл), этот модуль построен для суровых условий.

  • Вы беспокоитесь об управлении энергией в устройствах, работающих на батареях?
    Интегрированный преобразователь постоянного тока и ультранизкие потоки покоя позволяют годами работать на одной монетной клетке.

  • Вы ищете дисплей, который поддерживает пользовательские цвета шрифтов или графику?
    В то время как стандартные модели выпускаются в белом или синем цветах, Saef предлагает бесплатные модификации, включая цветовую настройку, пользовательские вывески, настройки прошивки,и даже интеграция с сенсорным экраном (RTP/CTP) по запросу.



Почему выбирать безопасные технологии?

  • ISO 9001:2015 & ISO 14001:2015 Сертифицирован

  • Полная поддержка команды SSD1306

  • Проверенная надежность включает в себя испытания на высокую/низкую температуру, хранение, влажность, вибрации, ESD и падение.

  • Поддержка от инженера к инженеру ️ Доступ к технической документации, образцовому коду и прямой консультации с инженерами завода.



Целевые приложения

  • Носящиеся устройства (умные часы, фитнес-трекеры)

  • Медицинское оборудование для мониторинга

  • IoT панели управления и сенсорные дисплеи

  • Промышленные HMI и приборы

  • Потребительская электроника (портативный аудио, игры)

  • Автомобильные и авиационные интерфейсы

  • Умные домашние устройства управления



Заказ и настройка

Готовы к интеграции? Свяжитесь с нашей инженерной командой для получения бесплатных цитат настройки, запросов на образцы или поддержки прошивки. Мы поддерживаем низкий MOQ и быстрый оборот для проектов OEM / ODM,включая интеграцию с сенсорным экраном, модификации рамки и пользовательские макеты разъемов.



Призыв к действию

Загрузите полный лист данных, просмотрите таблицы команд или запросите пример разработки сегодня. Пусть Saef Technology обеспечит ваше следующее встроенное видение с дисплеями, разработанными для надежности, ясности,и легкость интеграции.





Механические размеры

0.91-дюймовый OLED дисплейный модуль (128x32, белый/синий, I2C, SSD1306) 0



Определение пин интерфейса



ПИН-код СИМБОЛ Описания
1 ГНД Основа логической схемы
2 ВКК Энергоносители логики
3 SCK Серийный вход часов.
4 SDA Серийный ввод данных.



Абсолютные максимальные рейтинги



Параметр Символ Минуты Макс Единица
Напряжение питания для логики VDD -Нет.3 4 V
Напряжение питания для дисплея ВКК 0 16.5 V
Напряжение питания для постоянного/ постоянного тока VBAT -Нет.3 4.5 V
Операционная температура TOP -40 70 .C
Температура хранения TSTG -40 85 .C
Продолжительность жизни (110 cd/m2)   10/000 - час
Продолжительность жизни (80 cd/m2)   30/000 - час
Продолжительность жизни (60 cd/m2)   50/000 - час



Характеристики оптики



Характеристики Символ Условия Минуты Тип Макс Единица

Яркость

(VCC поставляется извне)

Лбр - 90 - - cd/m2

Яркость

(ВК, генерируемая внутренним постоянным током/ постоянным током)

Лбр - 80 110 - cd/m2
C.I.E. (Белый)

(x)

(y)

В 1931 году

0.25

0.27

0.29

0.31

0.33

0.35


Контраст в темной комнате КР   - 2000:1 -
Угол обзора     - Свободный - степень



Характеристики постоянного тока



Характеристики Символ Условия Минуты Тип Макс Единица
Напряжение питания для логики VDD   - 3.3 - V

Напряжение питания для дисплея

(Поставляется извне)

ВКК

Примечание 5

(Внутренний постоянный ток / постоянный ток отключен)

8.5 9.0 9.5 V
Напряжение питания для постоянного/ постоянного тока VBAT Внутреннее включение постоянного тока / постоянного тока - 3.3 - V
Напряжение питания для дисплея, генерируемое внутренним постоянным током/постоянным током ВКК

Примечание 6

(Внутренний постоянный ток/постоянный ток включен)

7.0 - 7.5 V
Вклад высокого уровня ВИЧ IOUT = 100μA/ 3.3MHz 0.8×VDD - VDD V
Ввод низкого уровня VIL IOUT = 100μA/ 3.3MHz 0 - 0.2×VDD V
Высокий уровень выпуска VOH IOUT = 100μA/ 3.3MHz 0.9×VDD - VDD V
Выпуск низкого уровня VOL IOUT = 100μA/ 3.3MHz 0 - 0.1×VDD V
Рабочий ток для VDD IDD   - 160 220 μA
Рабочий ток для ВЦК (ВЦК, подаваемый извне) МКК   - 9 15 mA
Рабочий ток для VBAT (VCC, генерируемый внутренним постоянным током/постоянным током) IBAT   - 27.0 32.0 mA
Текущий режим покоя для VDD IDD/ SLEEP   - - 10 μA

Текущий режим покоя для VCC



ICC/ SLEEP   - - 10 μA
