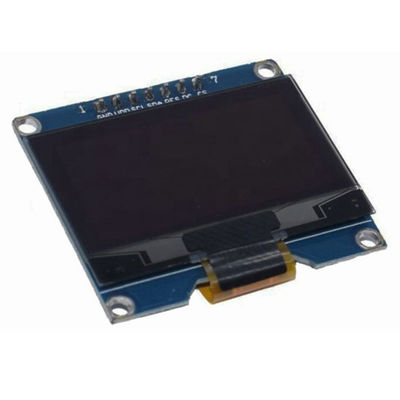

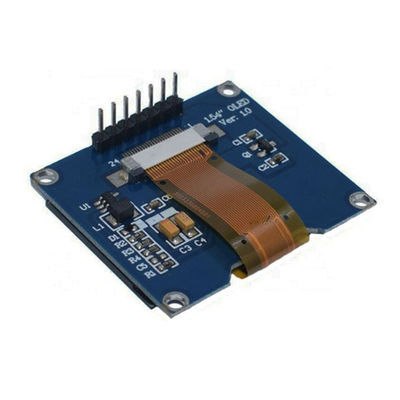

1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable

Большие изображения : 1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable

Подробная информация о продукте:

Место происхождения:	Шэньчжэнь / Китай
Фирменное наименование:	SAEF
Сертификация:	ISO9001 / ISO14000
Номер модели:	SFOM154JY7-12864WB02
Документ:	SFOM154JY7-12864WB02 datash...et.pdf

Оплата и доставка Условия:

Количество мин заказа:	3 единицы (Обсуждается для заказов образцов)
Цена:	USD 4.7 - 5.7 (FOB Shenzhen, Price varies based on order quantity & configuration)
Упаковывая детали:	Стандартный экспортный пакет
Время доставки:	3 рабочих дня для образцов, 3 недели для MP
Условия оплаты:	LC, T/T, Western Union, PayPal
Поставка способности:	3000 тысяч штук в месяц

контакт

1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable

описание

Продукт:	1.54 дюймовый графический OLED экран	Разрешение:	128x64 пикселей
Режим отображения:	Пассивная матрица	Интерфейс:	4-проводная SPI
Рабочее напряжение:	Логика: 1,65–3,3 В, Дисплей: 11,5–12,5 В	Яркость:	110 кд/м² типично
Угол обзора:	160 градусов.	Шаг пикселя:	00,254 х 0,254 мм
Метод вождения:	1/64 Рабочий цикл	Эксплуатационная температура.:	-40 ° C до +70 ° C.
PIN -код:	7 штырей заголовка	Согласие:	Соответствует требованиям REACH & RoHS
Выделить:	1.54-inch OLED display module with SPI interface , Ultra-low power OLED display module , Wide temperature OLED display module

1.54-Inch OLED Display Module – Ultra-Low Power, High Reliability for Embedded & Portable Designs

Saef Technology Limited introduces a high-performance 1.54-inch OLED display module, designed for engineers and developers who demand clarity, efficiency, and ruggedness in compact form factors. Ideal for wearable tech, medical monitors, industrial handhelds, and IoT devices, this monochrome OLED panel combines exceptional optical performance with ultra-low power consumption—all in a small, easy-to-integrate package.

Key Features & Technical Advantages:

Crisp Monochrome OLED Display

128 × 64 pixel resolution with white OLED emission delivers sharp contrast and excellent readability in both dim and bright environments.

Wide Operating Temperature Range

Rated for -40°C to +70°C, making it suitable for outdoor, automotive, and industrial applications where temperature stability is critical.

Extremely Low Power Draw

Consumes only 90µA (VDD) and 450µA (VCC) in full ON mode, with sleep mode current under 10µA—ideal for battery-operated and energy-sensitive devices.

Simple 4-Wire SPI Interface

Easy to interface with common microcontrollers (STM32, ESP32, Arduino, Raspberry Pi Pico) with minimal pin count and full command support.

High Reliability & Long Lifespan

Rated for up to 16,000 hours at optimized brightness settings. Tested under thermal shock, high/low temperature operation, and humidity per industry reliability standards.

Custom Touch & Design Flexibility

We offer free semi-customization—add resistive or capacitive touch panels, modify connectors, adjust firmware, or tailor mechanical outlines to fit your product perfectly.

Engineered for Real-World Integration

Saef’s 1.54-inch OLED module is built with the system designer in mind:

Robust power sequencing circuitry protects the OLED panel and extends operational life
ESD-protected driver IC (CH1116G) ensures stable operation in electrically noisy environments
Detailed initialization code and timing diagrams provided for fast prototyping
Mechanical drawings with tolerances included for precise mounting and assembly

Whether you’re developing a fitness tracker, a portable diagnostic tool, a smart sensor display, or a compact control panel—this module delivers reliable performance in a minimal footprint.

Why Partner with Saef Technology?

Technical Expertise: Our engineering team supports schematic review, firmware debugging, and customization requests.
Rapid Prototyping: Samples available in 5–7 business days with full documentation.
Market Ready: Compliant with ROHS, REACH, and CE directives for seamless entry into European and North American markets.
Quality Assured: Each unit undergoes AQL inspection per MIL-STD-105E Level II, with 0.65% AQL for major defects.

Ideal Applications:

Wearable Health & Fitness Devices
Portable Medical & Diagnostic Equipment
Handheld Test & Measurement Tools
Industrial HMIs & Sensor Displays
IoT Edge Devices & Smart Home Controllers
Automotive Auxiliary Displays & Dash Clusters

Ready to Design with Confidence?

Contact our technical sales team for datasheets, sample programs, or a free design consultation. Let us help you integrate a display that’s as reliable and precise as your vision.

Mechanical Dimensions

1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable 0

Pin Interface Definition

PIN	SYMBOL	Descriptions
1	GND	Ground of Logic Circuit
2	VDD	Power Supply for Logic
3	SCK	Serial clock input.
4	SDA	Serial data input.
5	RST	This pin is reset signal input. When the pin is low, initialization of the chip is executed. Keep this pin pull high during normal operation.
6	DC	This pin is Data/Command control pin. When the pin is pulled high and serial interface mode is selected, the data at SDIN will be interpreted as data. When it is pulled low, the data at SDIN will be transferred to the command register.
7	CS	Chip Select. Chip is selected when CS0 = “L”.

Absolute Maximum Ratings

Parameter	Symbol	Min	Max	Unit
Supply Voltage for Logic	VDD	-0.3	4	V
Supply Voltage for Display	VCC	8	17	V
Operating Temperature	TOP	-40	70	.C
Storage Temperature	TSTG	-40	85	.C
Life Time (220 cd/m2)		13,000	-	hour
Life Time (200 cd/m2)		15,000	-	hour
Life Time (180 cd/m2)		16,000	-	hour

DC Characteristics

Characteristics	Symbol	Conditions	Min	Typ	Max	Unit
Supply Voltage for Logic	VDD		1.65	2.8	3.3	V
Supply Voltage for Display	VCC		11.5	12	12.5	V
High Level Input	VIH		0.8×VDD	-	-	V
Low Level Input	VIL		-	-	0.2×VDD	V
High Level Output	VOH	IOUT = 100μA, 3.3MHz	0.9×VDD	-	-	V
Low Level Output	VOL	IOUT = 100μA, 3.3MHz	-	-	0.1×VDD	V
VDD Supply Current VDD =2.8V, VCC = 12, IREF = 10uA , No Panel attached, Display ON, All ON,	IDD	Contrast = FFh	-	90	110	μA
VCC Supply Current VDD = 2.8V, VCC =12, IREF =10uA, No Panel attached, Display ON, All ON	ICC	Contrast = FFh	-	450	580	μA
Segment Output Current, VDD = 2.8V, VCC =12V, IREF=10uA, Display ON.	ISEG	Contrast=FFh	280	310	340	μA
		Contrast=AFh	-	215	-
		Contrast=7Fh	-	155	-
		Contrast=3Fh	-	78	-
		Contrast=0Fh	20		-
Sleep Mode Current for VDD	IDD, SLEEP	VDD = 1.65V~3.3V, VCC = 7V~16V Display OFF, No panel attached	-	-	10	μA
Sleep Mode Current for VCC	ICC, SLEEP	VDD = 1.65V~3.3V, VCC = 7V~16V Display OFF, No panel attached	-	-	10	μA

Electrical Specifications

Characteristics	Symbol	Conditions	Min	Typ	Max	Unit
Normal mode current consumption		All pixels on	-	17	25	mA
Standby mode current consumption		Standby mode 10% pixels on	-	0.5	1.5	mA
Normal mode power consumption		All pixels on	-	71.5	97.5	mW
Standby mode power consumption		Standby mode 10% pixels on	-	6.5	19.5	mW
Brightness	Lbr	-	90	110	-	cd/m2
C.I.E. (White)	(x) (y)	C.I.E. 1931	0.24 0.28	0.28 0.32	0.32 0.36
Dark Room Contrast	CR	-	2000:1	-	-
Viewing Angle		-	160	-	-	degree

тег:

Контактное лицо: Cologne Ke

Телефон: +8613502983321

Факс: 86-755-2370-9419

Другие продукты

128x32 точки OLED графический дисплей Модуль 2.23 дюйма SPI интерфейс

Продукт: 2.23 дюймовый графический OLED экран

Разрешение: Разрешение 128x32 точек

Режим отображения: Пассивная матрица

Оптика: Все углы наблюдения

0.96 дюймовый OLED дисплей Модуль 128x64, OEL Графический дисплей 0,96 дюйма

Продукт: Модуль дисплея 0,96 дюймов OLED

Резолюция: Графика 128x64

Дисплей: SSD1306BZ или эквивалентный

Очертание Дим.: 26.7x19.26x1.41 мм

Модуль 3,12" дисплея COF 256x64 OLED сила 3.3V дюйма 16 Greyscale

Продукт: 3.12" COF OLED дисплей

Резолюция: Разрешение 256x64 точек

Режим отображения: Пассивная матрица

Интерфейс: 4 провода SPI интерфейс

1.54 дюймовый OLED дисплейный модуль 128x64 SPI Интерфейс Белый / Синий шрифт

Продукт: 1.54 дюймовый графический OLED экран

Резолюция: 128X64 точек

Режим отображения: Пассивная матрица

Интерфейс: 4 провода SPI интерфейс

UG-5664ASWEF01 3.12" 256*64 точечный OLED дисплейный модуль с интерфейсом SPI/Паралельный/I2C

Продукт: 3.12 дюймовый пассивный OLED

Резолюция: Разрешение 256x64 пикселей

Интерфейс: Параллельный, SPI необязательно

Отображение цвета: Белый, желтый

1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable

1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable

1.54-inch OLED Display Module – Ultra-Low Power, Wide Temperature, SPI Interface, Customizable

1.54-inch OLED display module with SPI interface

Ultra-low power OLED display module

Wide temperature OLED display module

1.54-Inch OLED Display Module – Ultra-Low Power, High Reliability for Embedded & Portable Designs

Key Features & Technical Advantages:

Engineered for Real-World Integration

Why Partner with Saef Technology?

Ideal Applications:

Ready to Design with Confidence?

Contact our technical sales team for datasheets, sample programs, or a free design consultation. Let us help you integrate a display that’s as reliable and precise as your vision.

модуль дисплея 96x16 OLED,

дисплей 128x32 OLED,
