Подробная информация о продукте:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
Выделить: | 4-дюймовый промышленный TFT LCD дисплей,PCAP сенсорный TFT дисплей,широкотемпературный TFT LCD |
Проектировано для промышленной устойчивости и точности
SFTO400XC-7013ACT представляет собой высокопроизводительный 4-дюймовый квадратный TFT LCD-модуль, предназначенный для требовательных промышленных приложений в суровых условиях.С разрешением 720×720 с 262K цветами и 18-битным интерфейсом RGB, он обеспечивает исключительную ясность для HMI, панелей управления IoT и приборов.
Устойчивая интеграция PCAP Touch
Поддержка многоприкосновения через FT6336U IC (интерфейс I2C).
Настраиваемые конфигурации: конструкции G+F (стекло/пленка) или G+G (стекло/стекло).
Опциональные сенсорные интерфейсы промышленного класса (от -40°C до +85°C, ±15 кВ ESD).
Готовность к экстремальным условиям
Подтверждена для теплового цикла (сохранение от 30 до 80 °C) и сопротивления вибрации (1055 Гц, амплитуда 1,5 мм).
Доступны варианты с защитой IP67 (прокладка + горшок).
Гидрофобные покрытия (> 110° угол соприкосновения) для влажного/внешнего использования.
Оптическое превосходство
9001: 1 соотношение контраста при 80° всенаправленном просмотре.
Антиотражающие (AG) + антиотражающие (AR) покрытия (необязательно).
Проницаемость света ≥ 82% (можно повысить до 90%).
Конструкция, основанная на соответствии
Полное соответствие RoHS/REACH/PFAS для рынков ЕС/США.
Сертификации: ISO 9001:2015, ISO 14001:2015, EN 55032/24 (ЭМК).
Настройка для критических приложений
Варианты толщины: 0,95 мм ≈ 6,0 мм стекло покрытия.
Промышленные модернизации: расширенные температурные ИС, алгоритмы отторжения дождя, EMI-экранирование.
Поверхностная обработка: керамические чернила (10+ лет устойчивости к ультрафиолету), 2,5D/3D края.
Автоматизация завода: панели управления, интерфейсы PLC.
Медицинские устройства: диагностическое оборудование, портативные мониторы.
Транспорт: системы управления парком, приборные панели электромобилей.
Умное здание: управление ВВК, терминалы безопасности.
*"С активной площадью 72,3×72,3 мм и ламинированной OCA-связью, этот модуль устраняет оптическое искажение, выживая при ±8 кВ ESD-событиях. 40-прикольный ZIF-коннектор упрощает интеграцию,и наш I2C сенсорный интерфейс уменьшает нагрузку MCU хоста. Настраиваемый для MIL-STD среды. "*
Общие спецификации
Особенность | Спецификации | |
Отобразить спецификацию. |
Тип ЖК | 40,0 дюйма |
Резолюция (H*V) | 720 ((RGB) × 720 | |
Тип технологии | a-Si TFT | |
Конфигурация пикселей | Вертикальная полоса RGB | |
Режим отображения | Обычно черный. | |
Направление просмотра | Все | |
Направление инверсии серой шкалы | - | |
Механические Характеристики |
Размеры контура (W x H x T) (мм) | 84.00*84.00*3.2 |
Активная площадь ((мм) | 71.93*71.93 | |
Площадь просмотра CTP ((мм) | 72.30*72.30 | |
С/без сенсорного экрана | С емкостным сенсорным экраном | |
Тип разъема (для ЖК-дисплея) | 0.5мм проход 40pin ZIF | |
Тип заднего освещения | Светодиодные | |
Масса (г) | ТБД | |
Электрические Характеристики |
Интерфейс отображения | RGB 18 битов |
Интерфейс касания | I2C | |
Количество цветов | 262K | |
Дисплейный драйвер IC | NV3052CGRB | |
Управляющий модуль с сенсорным приводом | FT6336U |
Механический чертеж
Спецификация CTP
Категория | Параметр | Спецификация |
Общий |
Структура | Стекло покрытия + пленка для датчиков ITO (G+F) |
Размер контура | 84.0 ((H) x 84.0 ((V) x 0.95 (T) мм | |
Укрепление линз крышки | Химически усиленные | |
Твердость поверхности крышки линзы | ≥6H (жесткость карандаша) | |
Скорость передачи света | ≥ 82% | |
Операционная температура | -20°C ~ +70°C, RH ≤ 90% | |
Температура хранения | -30°C ~ +80°C, RH ≤ 90% | |
Электрические |
Интерфейс | I2C |
Ключевой элемент | FT6336U | |
Напряжение питания (VDD) | 2.8V ~ 3.3V | |
Сопротивление хозяина (SDA/SCL) | Конфигурируемый на головной плате | |
Точка контакта | Многоприкосновение | |
Экологические | Условия эксплуатации | Настраиваемый |
Поверхность Свойства |
Чернила поверхности | Настраиваемый |
Обработка поверхности | Чистый тип, настраиваемый | |
Ламминация LCD-TP | ОСА-обязательство | |
Соответствие | Материальные стандарты | Соответствует требованиям RoHS, REACH и безгалогенов |
Описание интерфейса
1 | Светодиод А | ЛЕД-АНОД |
2 | Светодиод K1 | ЛЕД-катод |
3 | Светодиод K2 | ЛЕД-катод |
4 | ГНД | Земля |
5 | ВКИ | Силовое питание (+3,3 В) |
6 | Перезагрузка | Снизить сигнал, активный низкий |
7 | IM1 | Не подключение |
8 | IM0 | Не подключение |
9 | SDA | Не подключение |
10 | SCK | Не подключение |
11 | CS | Не подключение |
12 | PCLK | Сигнал RGB-точкового часа |
13 | DE | Сигнал включения данных RGB |
14 | VSYNC | Сигнал синхронизации каркасов RGB |
15 | HSYNC | Сигнал синхронизации RGB |
16 ~ 33 | DB0 ~ DB17 |
Сигнал данных RGB (DB0: Blue LSB; DB5:Blue MSB); DB6: ЗЕЛЕНЫЙ LSB; DB11: ЗЕЛЕНЫЙ MSB; DB12: РЕДЕНЫЙ LSB; DB17: РЕДЕНЫЙ MSB) |
34 | ГНД | Земля |
35 | TP_INT | Нажмите Перерыв |
36 | TP_SDA | Сигнал данных IIC с прикосновением |
37 | TP_SCL | Сигнал IIC Clock нажатие |
38 | TP_RESET | Сигнал нажатия |
39 | TP_VCI | Прикосновение |
40 | ГНД | Земля |
Электрические характеристики
Положение | Символ | Минуты | Тип | Макс | Единица |
Рабочее напряжение | VDD | 2.5 | 3.3 | 3.6 | V |
Ток подачи | IDD | - | 25.7 | 60 | mA |
Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
Утечка ввода текущий |
IIL | - Один.0 | - | 1.0 | μA |
Характеристики подсветки
Положение | Символ | Минуты | Тип | Макс | Единица |
Впередний ток | Если | - Я... | 40 | 50 | mA |
Напряжение вперед | VF | - | 12.8 | - | V |
Режим подключения | - Я... | 4S2P | - Я... | ||
Номер светодиода | / | 8 | шт. |
Положение | Символ | Состояние | Минуты | Тип | Макс | Единица |
С точки зрения |
θT |
CR≥10 |
- | 80 | - |
Степень |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
Соотношение контраста | КР | θ=0° | 700 | 900 |
- |
- |
Время ответа | В тоннах | 25°C |
- |
25 | 35 |
мс |
ТОФФ | ||||||
Однородность | У |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
Просветительность | Л |
- |
300 |
- |
cd/m2 |

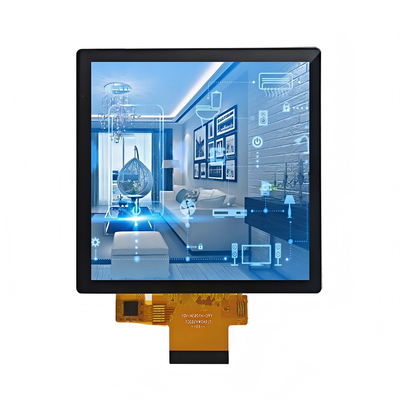

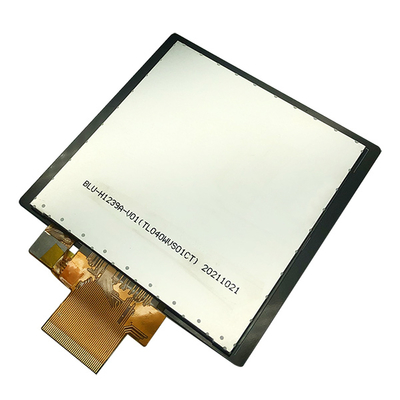

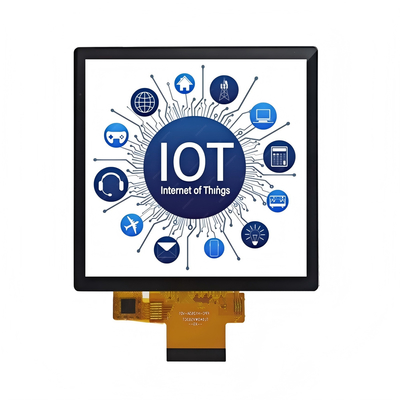

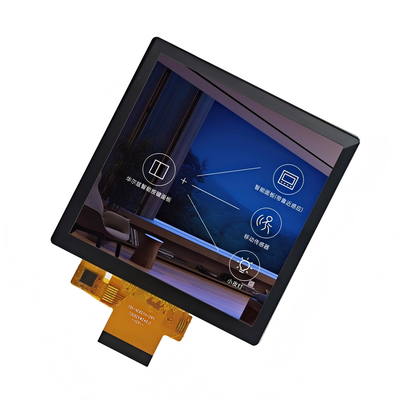

Изображение продукта
