Подробная информация о продукте:
|
| Размер экрана: | 10.1-inch | Резолюция: | 800 ((RGB) × 1280 |
|---|---|---|---|
| Интерфейс: | LVDS (4 канала передачи данных + 1 часы) | Технология касания: | Прогнозируемая пропускная способность (10 баллов) |
| Сенсорная структура: | G+G (стекло покрытия + датчик ITO) | Твердость поверхности: | 300 cd/m2 (настраивается) |
| Соотношение контраста: | 10001 (тип.) | угол обзора: | 85° ((U/D/L/R) (технология IPS) |
| Рабочая температура: | -10°C до +60°C | Вводная мощность: | Логика 3.3 В + подсветка 12 В |
| Подсветка: | Белый светодиод, 12В привод (120mA Typ.) | Соответствие: | RoHS, REACH, без галогена |
| Защита ESD: | Контакт ±4 кВ / воздух ±8 кВ (IEC 61000-4-2) | Гарантия: | 12 месяцев |
| Выделить: | 100,1-дюймовый IPS LVDS TFT дисплей,PCAP сенсорный TFT дисплей 800x1280 |
||
Дисплейное решение промышленного класса для HMI и встроенных систем
SFTO1010YX-7239BCT от SAEF Technology - это тщательно протестированный 10,1-дюймовый TFT-дисплей, разработанный для требовательных промышленных приложений в США и ЕС.С разрешением 800x1280 и интерфейсом LVDS, он обеспечивает бескомпрессивную передачу изображений для медицинских устройств, панелей управления автоматизацией и логистических терминалов, исключая деградацию сигнала, распространенную в RGB-интерфейсах.
Ключевые преимущества дизайна
Устойчивость окружающей среды:
Работает при температуре от -10°C до +60°C (хранение: -20°C~70°C)
Проходит 240-часовое испытание на влажность воздуха (50°C/90% RH, неконденсирующее)
Специальные опции противотуманности/водоотталкивания для суровой среды.
Достоверность прикосновения:
Структура GG + GT9271 Touch IC поддерживает работу в перчатках / мокрой руке.
Опциональное AIR, OCA или OCR оптическое соединение.
Оптическая производительность:
Технология IPS обеспечивает 178° углов обзора, 300 cd/m2 яркости и 80% однородности (сертификат BM-5A).
Управление энергией:
Приглушение PWM (200Hz ∼ 200kHz) с логической совместимостью 3.3V ∼ 5V.
Поддержка, ориентированная на инженера
Диаграммы LVDS (PCLK: 5077MHz) и документация протокола I2C touch.
Соответствует немецким промышленным стандартам ESD (IEC 61000-4-2).
Бесплатная настройка: обработка поверхности стекла, длина FPC, совпадение импеданса.
Соответствие и гарантия
▸ Сертификат RoHS/REACH/Halogen-Free ▸ 1-летняя гарантия (включая подтверждение наклейки изображения) ▸ Поддержка сборки IPC-A-610.
Почему инженеры выбирают этот дисплей:
*"Предпочтен немецкими инженерами: поддерживает время отклика 30 мс (типичное) при -10°C15% быстрее, чем у конкурентов.
Общие спецификации
| Параметр | Спецификация | Единица |
| Размер ЖК | 10.1 | дюйм |
| Размер контуры LCM | 143.00(H) X228.6 ((V) X2.6 ((T) | мм |
| Активная зона | 135.36 ((H) X216.58 ((V) | мм |
| Количество пикселей | 800RGB ((H) X1280 ((V) | пиксели |
| Пиксельное расстояние H XV | 0.1692 ((H) X 0.1692 ((V) | мм |
| Расположение пикселей | RGB Вертикальная полоса | цвета |
| Показывать цвета | 16.7M | |
| Режим отображения | Обычно черный. | |
| Цветовая гамма | Обычно 56%, минимум 52%. | NTSC |
| Яркость | Тип: 300, минимум: 250 | cd/m2 |
| LED Q'ty | 32 (4 серия 8 Параллельно) | |
| Угол обзора (CR 10) | Тип:80/80/80/80 | |
| Соотношение контраста | Тип 1000:1Минус 800:1 | |
| Управляющий модуль | JD9365DA-H3 | |
| Интерфейс | MIPI 3/4 полосы (по умолчанию 4 полосы) | |
| Масса модуля | ТБД | g |
| Ключевой элемент | GT9271 | |
| Структура касания | G+G |
Очертание контуры
![]()
Очертание контура с сенсорным экраном
![]()
Спецификация CTP
| Категория | Параметр | Спецификация |
| Общий | Структура | Стекло крышки + Стекло датчика ITO (G+G) |
| Укрепление линз крышки | Химически усиленные | |
| Твердость поверхности крышки линзы | ≥6H (жесткость карандаша) | |
| Скорость передачи света | ≥ 85% | |
| Операционная температура | -10°C ~ +60°C, RH ≤ 90% | |
| Температура хранения | -20°C ~ +70°C, RH ≤ 90% | |
| Электрические | Точка контакта | 10 пунктов |
| Интерфейс | I2C | |
| Ключевой элемент | GT9271 | |
| Напряжение питания (VDD) | 2.8V ~ 3.3V | |
| Сопротивление хозяина (SDA/SCL) | Конфигурируемый на головной плате | |
| Экологические | Условия эксплуатации | Настраиваемый |
| Свойства поверхности | Чернила поверхности | Чистый тип |
| Обработка поверхности | Настраиваемый | |
| Ламминация LCD-TP | Облигации AIR, OCA и OCR необязательны | |
| Соответствие | Материальные стандарты | Соответствует требованиям RoHS и безгалогенов |
Описание интерфейса
| Пин No. | Символ | Функция |
| 1 | NC | Никакой связи. |
| 2 | ВКК | Силовое питание 3,3 В |
| 3 | ОВВСК | Силовое питание 1,65 ~ 3,3 В |
| 4 | ГНД | Земля |
| 5 | RST ((GRB) | LCM Global reset ((Reset :H= IOVCC) |
| 6 | NC | Никакой связи. |
| 7 | ГНД | Земля |
| 8 | D0- | Ввод данных дифференциала MIPI (отрицательный) |
| 9 | D0+ | Ввод данных дифференциала MIPI (положительный) |
| 10 | ГНД | Земля |
| 11 | D1- | Ввод данных дифференциала MIPI (отрицательный) |
| 12 | D1+ | Ввод данных дифференциала MIPI (положительный) |
| 13 | ГНД | Земля |
| 14 | КЛК- | Входный часовой дифференциал MIPI (отрицательный) |
| 15 | CLK+ | Дифференциальный часовой вход MIPI (положительный) |
| 16 | ГНД | Земля |
| 17 | D2- | Ввод данных дифференциала MIPI (отрицательный) |
| 18 | D2+ | Ввод данных дифференциала MIPI (положительный) |
| 19 | ГНД | Земля |
| 20 | D3- | Ввод данных дифференциала MIPI (отрицательный) |
| 21 | D3+ | Ввод данных дифференциала MIPI (положительный) |
| 22 | ГНД | Земля |
| 23-24 | NC | Никакой связи. |
| 25 | ГНД | Земля |
| 26-29 | NC | Никакой связи. |
| 30 | ГНД | Земля |
| 31 | LEDK | Катод под подсветкой |
| 32 | LEDK | Катод под подсветкой |
| 33-38 | NC | Никакой связи. |
| 39 | LEDA | Анод подзаднего освещения |
| 40 | LEDA | Анод подзаднего освещения |
Абсолютные максимальные рейтинги
| Положение | Символ | Ценности | Единица | |
| Минуточку. | Макс. Макс. | |||
|
Напряжение питания |
ОВВСК | -Нет.3 | 3.6 | V |
| ВКК | -Нет.3 | 6.0 | V | |
| АВЕЕ | - Я... | - Я... | V | |
| Входное сигнальное напряжение | VI | -Нет.3 | ОВВСК | V |
| Операционная температура | TOP | - 20 | 70 | °C |
| Температура хранения | TST | -30 | 80 | °C |
Характеристики подсветки
| Характеристики | Символ | Минуточку. | Тип | Макс. Макс. | Единица |
| Светодиодный переходный ток | Если | - Я... | 180 | 225 | mA |
| Напряжение каждой светодиодной струны | VF-струн | 11.6 | - Я... | 13.6 | Вольт |
| Время службы светодиодов |
Никаких |
30000 |
40000 |
- Я... |
Ч. |
| Положение | Символ | Состояние | Ценности | |||
| Минуточку. | Тип. | Макс. Макс. | ||||
|
Угол обзора |
Ты |
CR ¥10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ТЛ | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| Время ответа | ТОН+TOFF |
θ=Φ =0 ° Нормально угол обзора |
- |
30 | 40 | |
| Соотношение контраста | КР | 800 | 1000 |
- |
||
| Просветительность | Л | 280 | 300 | - | ||
| Однородность свечения | YU | 75 | 80 | - | ||
|
Цветовая хроматичность (CIE1931) |
Белый |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
Красный |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
Зеленый |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
Синий |
BX | 0.137 | ||||
| КАК | ||||||
| NTSC | 57% | |||||

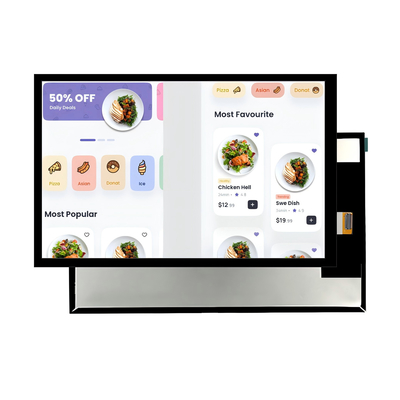

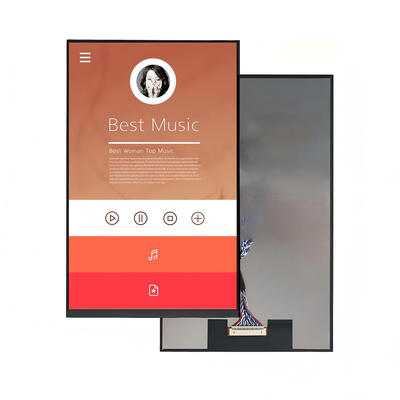

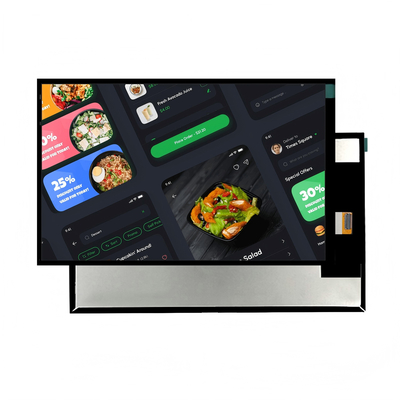

Фото продуктов
![]()
![]()
![]()
