Подробная информация о продукте:
|
| Тип дисплея: | 20 символов X 4 строки STN LCD | Напряжение: | 3.0V ± 0,2V (низкое потребление энергии) |
|---|---|---|---|
| Направление просмотра: | 6:00 | Интерфейсы: | 8-bit MPU Parallel |
| Управляющий модуль: | SPLC780D или эквивалентный (промышленный класс) | Подсветка: | Желто-зеленый светодиод (100 кд/м² тип.) |
| Рабочая температура: | от -20°C до +70°C | РАЗМЕР: | 98 ((L) х 60 ((W) х 13,2 ((T) |
| Область наблюдения: | 77 ((L) * 25.2 ((W) | Регулировка контрастности: | Вывод VO (Простая настройка) |
| DUTY/BIAS: | 1/16 обязанность, 1/5 смещений | Защита ESD: | ±8 кВ воздух / ±4 кВ контакт (прочный) |
| Надежность: | Испытано в соответствии с MIL-STD-105E (промышленная прочность) | Соответствие: | RoHS, REACH, Директивы ЕС |
| Выделить: | STN 20x4 Модуль ЖК с символами,Желто-зеленый 20x4 ЖК-модуль |
||
Профессиональный 20x4 ЖК-дисплей для промышленных и встраиваемых систем
SFBM2004HX-A-Y - это высоконадежный 20×4 символьный ЖК-модуль, разработанный для требовательных применений в автоматизации, медицинских приборах и лабораторном оборудовании. Работая при напряжении 3 В с ультранизким энергопотреблением (типовое значение 0,15 мА), он обеспечивает исключительную производительность в промышленных температурных диапазонах (от -20°C до +70°C).
Основные технические преимущества
Подробные технические характеристики
Соответствие требованиям и долговечность
Для инженеров-конструкторов
Загрузите схемы выводов, временные диаграммы (страница 9) и таблицы сопоставления DDRAM в полном паспорте изделия. Совместим с микроконтроллерами ARM, PIC и AVR.
Механические размеры
![]()
Технические характеристики
| Элемент | Стандартное значение |
| Тип дисплея | 20 символов ´ 4 строки |
| Тип ЖК-дисплея | STN(Y-G), ПОЛОЖИТЕЛЬНЫЙ, ТРАНСМИССИВНЫЙ |
| Условия работы драйвера | ЖК-модуль: 1/16Duty, 1/5Bias |
| Направление обзора | 6 часов |
| Тип подсветки | Желто-зеленый |
| Интерфейс | 8-битный интерфейс MPU |
| Микросхема драйвера | SPLC780D |
Абсолютные максимальные значения
| Элемент | Символ | Условие | Мин. | Макс. | Единица измерения |
| Напряжение питания системы | VDD | - | -0,3 | 5,5 | В |
| Напряжение питания драйвера ЖК-дисплея | VLCD | - | 4,0 | 5,0 | В |
| Входное напряжение | VIN | - | -0,3 | 5,5 | В |
| Рабочая температура | TOP | - | -20 | 70 | °C |
| Температура хранения | TST | - | -30 | 80 | °C |
| Влажность при хранении | HD | Ta < 40 °C | 20 | 80 | %RH |
Электрические характеристики постоянного тока
| Элемент | Символ | Условие | Мин. | Тип. | Макс. | Единица измерения |
| Напряжение питания логики | VDD | - | 2,8 | 3,0 | 3,5 | В |
| Высокое входное напряжение | VIH | - | 2,2 | - | 5,0 | В |
| Низкое входное напряжение | VIL | - | 0 | - | 0,6 | В |
| Высокое выходное напряжение | VOH | - | 2,4 | - | 5,0 | В |
| Низкое выходное напряжение | VOL | - | 0 | - | 0,4 | В |
Характеристики подсветки
| Элемент | Символ | Условия | Мин. | Тип. | Макс. | Единица измерения |
| Прямое напряжение | Vf | If=30mA | 2,9 | 3,0 | 3,1 | В |
| Обратный ток | Ir | If=5v | 5 | uA | ||
| Средняя яркость | IV | If=30mA | 100 | кд/м2 | ||
| Равномерность | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
| Цвет | Y-G | |||||

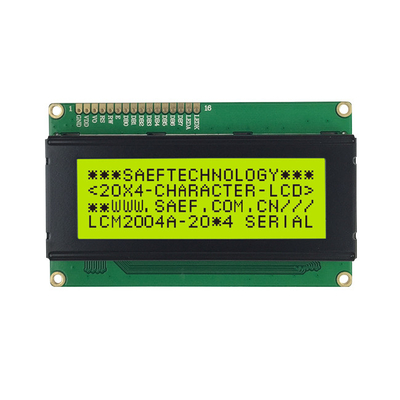

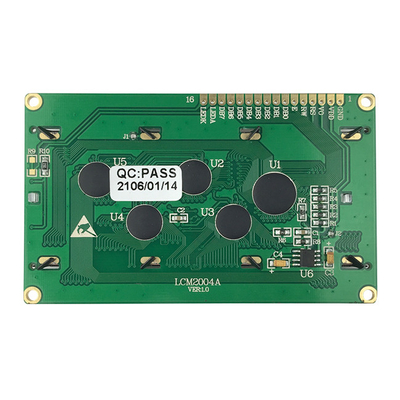

Изображение продукта
![]()
![]()

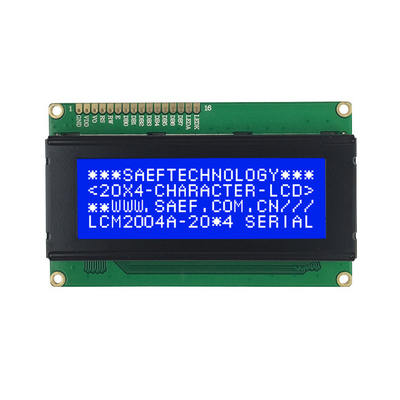

STN синий режим опционально
![]()
