Подробная информация о продукте:
|
Экран: | 2.8-дюймовый круглый TFT | Резолюция: | пикселы 480x480 |
---|---|---|---|
Тип сенсорного экрана: | Емкостный (структура G+F) | Технология дисплея: | IPS TFT LCD |
Управляющий модуль: | ST7701S | Регулятор касания: | CST836U |
Интерфейс: | 3SPI + 18-битный RGB | угол обзора: | 85° Во всех направлениях |
Светимость поверхности: | 300 cd/m2 | Операционная температура.: | от -20°C до +70°C |
Температура хранения.: | -30°C до +80°C | Твердость поверхности: | Стекло ≥6H |
Соответствие: | Соответствует требованиям REACH & RoHS | Срок службы подсветки: | 40 000 часов |
Выделить: | 480x480 круг TFT LCD,Круглый TFT LCD дисплейный модуль,Модуль ЖК-дисплея ST7701S |
Премиальный 2,8 дюймовый круговой IPS TFT дисплей с интегрированным сенсорным экраном
Разработанный для промышленных и коммерческих применений, SFTO280XC-7333A-CT от Saef Technology сочетает в себе круглую IPS-панель высокого разрешения 480x480 с надежной емкостной сенсорной технологией.Идеально подходит для умных устройств, медицинское оборудование и автомобильные интерфейсы, где круглое отображение превосходит.
Ключевые технические характеристики:
Сертифицированный и надежный
Идеально для:
• Промышленные HMI • Носящиеся технологии • Автомобильные приборы измерения • Умные домашние устройства управления • Медицинские устройства
Гарантия:1-летняя функциональная гарантия с пожизненной технической поддержкой.
Общие спецификации
Положение | Спецификация | Единица |
Размер ЖК | 2.76 | дюйм |
Режим отображения | Обычно черный. | - Я... |
Резолюция | 480 ((RGB) x480 | Пиксели |
Пиксельный пич | 0.1461*RGB*0.1461 | мм |
Устройство пикселей | Вертикальная полоса RGB | |
Направление обзора | IPS | - |
Размер контура модуля | 78 ((H) * 78 ((V) * 3.87 ((D) | мм |
ЖК-дисплей AA | 70.13х70.13 | мм |
TP VA | 70.53х70.53 | мм |
Цвета | 262K | - |
Управляющий модуль | ST7701S | - |
Размер оперативной памяти драйвера IC | - | - |
Интерфейс | 3SPI+18RGB | - Я... |
Подсветка | Белый светодиод | - Я... |
Ключевой элемент | CST836U | - Я... |
Твердость поверхности | ≥6H | - Я... |
Структура касания | Г+Ф | - Я... |
Линза крышки | Стекло | - Я... |
Цвет | Черный | - Я... |
Операционная температура | -20°C ~ +70°C | - Я... |
Температура хранения | -30°C ~ +80°C | - Я... |
Механические габариты
Назначение пин-кода
ПИН-код | Символ | Описание |
1 | LEDA | ЛЕД-АНОД |
2 | LEDK | ЛЕД-катод |
3 | LEDK | ЛЕД-катод |
4 | ГНД | Земля |
5 | ВКИ | Аналоговый источник питания LCD (3.3В) |
6 | Перезагрузка | Снизить сигнал |
7 | NC | Не подключается |
8 | NC | Не подключается |
9 | SDA | Сигнал данных SPI |
10 | SCK | Сигнал SPI Clock |
11 | CS | Сигнал выбора SPI Chip |
12 | PCLK | Сигнал RGB-точкового часа |
13 | DE | Сигнал включения данных RGB |
14 | VSYNC | Сигнал синхронизации каркасов RGB |
15 | HSYNC | Сигнал синхронизации RGB |
16-33 | DB0-DB17 | Данные RGB ((B2-B7,G2-G7,R2-R7) |
34 | ГНД | Земля |
35 | TP_INT | Нажмите Перерыв |
36 | TP_SDA | Сигнал данных IIC с прикосновением |
37 | TP_SCL | Сигнал IIC Clock нажатие |
38 | TP_RESET | Сигнал нажатия |
39 | TP_VCI | Прикосновение |
40 | TP_GND | Прикосновение к земле |
Абсолютные максимальные рейтинги
Положение | Символ | Минуточку. | Макс. Макс. | Единица |
Напряжение питания |
ВКИ | -Нет.30 | +3.3 | V |
ОВВСК | -Нет.30 | +2.5 | V | |
TP_VCI | / | / | V | |
TP_IOVCC | / | / | V | |
Операционная температура | Сверху | - Двадцать.0 | 70.0 | °C |
Температура хранения | Tst | - Тридцать.0 | 80.0 | °C |
Эксплуатация и хранение Влажность |
Hstg | 10% | 90% | % ((RH) |
Электрические характеристики
Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
Цифровое питание напряжение | ОВВСК | 1.65 | 1.8 | 1.95 | V | |
Аналоговое питаниеНапряжение |
ВКИ | 2.5 | 2.8 | 3.3 | V | |
Мощность TP | TP_VCI | / | / | / | V | |
Мощность TP | TP_IOVCC | / | / | / | V | |
Входное сигнальное напряжение |
Низкий Уровень |
VIL | 0 | - |
0.3 х ОВВСК |
V |
Высокий Уровень |
ВИЧ |
0.7 х ОВВСК |
- | ОВВСК | V | |
Текущий цифровойнапряжение питания |
IIOVCC | - | 20 | 35 | Мама! | |
Ток аналогового питания | IVCI | - | 35 | 50 | Мама! |
Состояние движения заднего освещения
Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
Впередний ток | Если | - | 80 | - | Мама! |
Прямое напряжение тока | VF | 2.8 | 2.9 | - | V |
Мощность подсветкиПотребление |
WBL | 224 | 232 | - | мВт |
Время эксплуатации | - Я... | 30000 | 40000 | - Я... | часы |

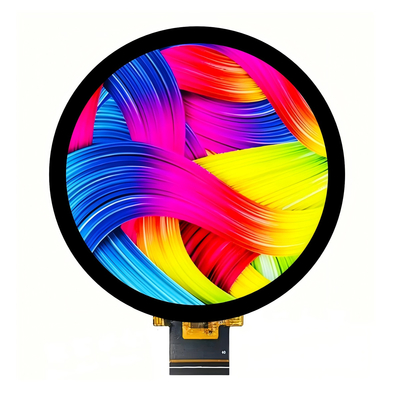

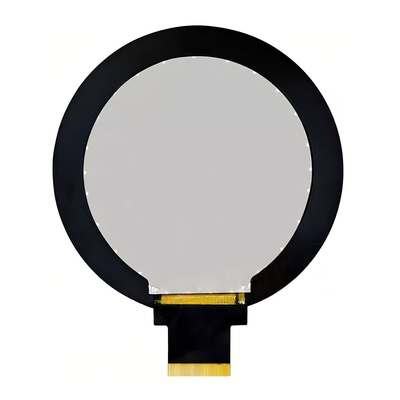

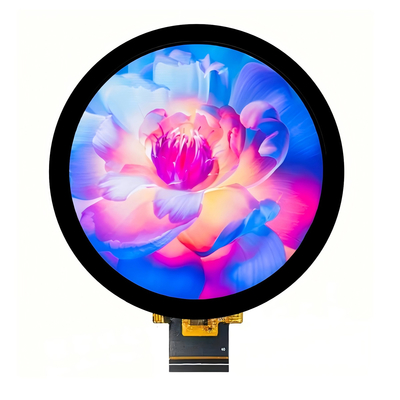

Изображение продукта
