Подробная информация о продукте:
|
Тип дисплея: | ЖК-карточка | Формат: | 20 символов X 4 строки |
---|---|---|---|
Технологии: | STN Positive Transmissive | Отображение цвета: | Желтый/зеленый |
Направление просмотра: | В шесть часов. | Подсветка: | Белый светодиод (боковое освещение) |
Интерфейс: | 8-битный параллельный (совместимый с HD44780) | Управляющий модуль: | SPLC780D |
НАПРЯЖЕНИЕ ТОКА ЛОГИКИ: | 3.3В | Рабочая температура: | от -20°C до +70°C |
Время жизни: | 40 000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | дисплей LCD характера 20x4,Модуль дисплея LCD характера STN,Символьный ЖК-дисплей |
Промышленный 20×4 символьный ЖК-модуль для систем HMI и управления
Прочный дисплей Saef Technology отображает четкий желто-зеленый текст в суровых условиях, разработанный для немецкой и американской промышленной автоматизации с совместимостью 3,3 В.
Основные преимущества для инженеров:
Дизайн, совместимый с HD44780
Надежность промышленного класса
Оптимизированная энергоэффективность
Технические характеристики:
Размер символа: 4,76×2,96 мм
Область обзора: 77×25,2 мм
Размеры: 98×60×13,2 мм
Рабочий цикл/смещение: 1/16 Duty, 1/5 Bias
Применения:
Автоматизация производства (Industrie 4.0)
Системы управления станками с ЧПУ | Медицинские приборы
Лабораторное оборудование | Системы отопления, вентиляции и кондиционирования
POS-терминалы розничной торговли | Встраиваемые контроллеры
Соответствие и гарантия:
Соответствует RoHS/REACH | Сертифицировано по ISO 9001/14001
Гарантия 1 год | Стандарт проверки MIL-STD-105E
Механические размеры
Спецификации
Элемент | Стандартное значение |
Тип дисплея | 20 символов× 4 строки |
Тип ЖК | STN, положительный, желто-зеленый, трансмиссивный |
Состояние драйвера | ЖК-модуль: 1/16Duty, 1/5Bias |
Направление обзора | 6 часов |
Тип подсветки | БОКОВАЯ БЕЛАЯ |
Интерфейс | 8-битный интерфейс MPU |
Микросхема драйвера | SPLC780D |
Механические характеристики
Элемент | Стандартное значение | Единица измерения |
Габаритные размеры | 98(Д) * 60(Ш) * Макс. 13,2(Т) | мм |
Область обзора | 77(Д) * 25,2(Ш) | мм |
Размер точки | 0,56(Ш) × 0,56(В) | мм |
Шаг точек | 0,6(Ш) × 0,6(В) | мм |
Размер символа | 4,76(Ш) × 2,96(В) | мм |
Абсолютные максимальные значения
Элемент | Символ | Условие | Мин. | Макс. | Единица измерения |
Напряжение питания системы | VDD | - | -0,3 | 3,5 | В |
Напряжение питания драйвера ЖК | VLCD | - | VDD-12 | VDD-0,3 | В |
Входное напряжение | VIN | - | -0,3 | VDD + 0,3 | В |
Рабочая температура | TOP | - | -20 | 70 | °C |
Температура хранения | TST | - | -30 | 80 | °C |
Влажность при хранении | HD | Ta < 40 °C | 20 | 90 | %RH |
Электрические характеристики постоянного тока
Элемент | Символ | Условие | Мин. | Тип. | Макс. | Единица измерения |
Напряжение питания логики | VDD | - | - | 3,3 | - | В |
Высокое входное напряжение | VIH | - | 0,8VDD | - | VDD | В |
Низкое входное напряжение | VIL | - | GND | - | 0,3VDD | В |
Высокое выходное напряжение | VOH | - | 0,7VDD | - | VDD | В |
Низкое выходное напряжение | VOL | - | GND | - | 0,2VDD | В |

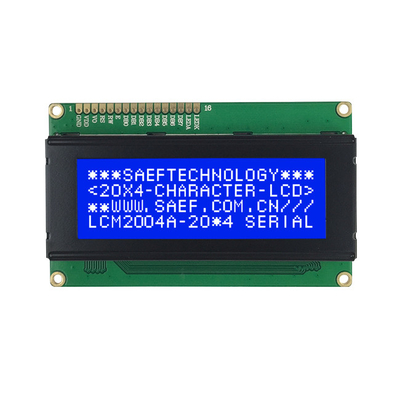

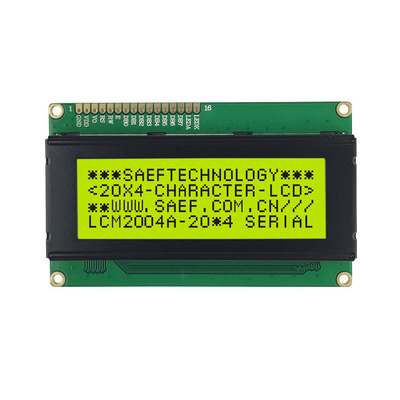

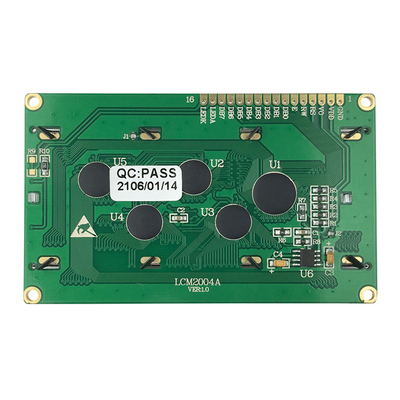

Изображения продукта
