Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS

Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS
Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS

Большие изображения :  Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS

Подробная информация о продукте:
Place of Origin: ShenZhen / China
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Model Number: SFTO1730RX-7332AN
Оплата и доставка Условия:
Minimum Order Quantity: 3 pcs
Цена: Lowest market price guaranteed
Packaging Details: Standard Exportation Package
Delivery Time: 1-5 weeks
Payment Terms: PayPal, T/T
Supply Ability: 3000K pcs per month

Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS

описание
Screen Size: 17.3" Diagonal Resolution: 1920 × 1080 (Full HD)
Brightness: 800 cd/m² (Typical) Contrast Ratio: 600:1 (Typical)
Response Time: 40 ms (Typical On/Off) Interface: Dual-Channel LVDS
Operating Temp.: 0°C to +70°C (Industrial Grade) Storage Temp.: -20℃ to +70℃
IP Rating: IP65 Power Consumption: 31 W (Typical)
Mounting Options: Panel Mount / VESA 100x100 Color Support: 16.7M Colors (RGB 6-bit + HiFRC)
Warranty: 2 Years (Extended Coverage for Industrial Use) Compliance: RoHS, REACH, Halogen-Free
Выделить:

LVDS ТФТ-модуль LCD промышленного класса

,

Модуль LCD TFT Full HD

,

17.3" TFT LCD модуль



Модуль TFT LCD высокой яркости с высоким разрешением Full HD Industrial-Grade 17.3"


Проектированный для требовательных промышленных условий, SFTO1730RX-7332AN представляет собой 17,3-дюймовый модуль TFT LCD Full HD (1920x1080), предназначенный для обеспечения исключительной видимости и надежности в суровых условиях.С 800 нитами яркости, этот дисплей обеспечивает кристально чистую четкость даже при прямом солнечном свете, что делает его идеальным для наружных или высокоотражающих промышленных приложений по всей Германии, США,и другие передовые производственные центры.


Ключевые характеристики для промышленных применений


Ультраяркий дисплей:Яркость 800 cd/m2 превосходит стандартные промышленные панели, обеспечивая четкость в ярких фабриках, складах или на открытом воздухе.
Широкая рабочая температура:Функционирует безупречно от -20°C до +70°C, идеально подходит для экстремальных климатических условий в секторах промышленной автоматизации, логистики или энергетики.
Прочный дизайн:Оборудование IP65 защищает от проникновения пыли и брызг воды, а также проходит строгие вибрационные (1.5G) и тепловизовые испытания (от -30°C до +80°C).
Точное изображение:Разрешение Full HD с технологией RGB 6-бит + HiFRC обеспечивает 16,7 миллиона цветов для точной визуализации данных в контрольных комнатах или диагностическом оборудовании.
Устойчивая связь:Двухканальный интерфейс LVDS обеспечивает стабильную высокоскоростную передачу сигнала для мониторинга в режиме реального времени в промышленных системах Интернета вещей или автоматизации.
Энергоэффективность:Типичное потребление энергии 31 Вт снижает эксплуатационные затраты при одновременном соблюдении мировых энергетических стандартов.



Технические спецификации



Параметр Стоимость
Размер экрана 17.3" Диагональ (17.25")
Активная зона 3810,888 мм (H) x 214,812 мм (V)
Пиксельный диапазон 0.1989 мм (на триаду)
Обработка поверхности С твердым покрытием (3H), антиотблескивающий
Тип заднего освещения Светодиод с регулируемой яркостью
Входное напряжение 3.3 V (Логический/ЛКД-привод)
Входное напряжение подсветка 12 В постоянное
Вес 1080 г (типичный)
Размеры 403 мм (H) x 240 мм (V) x 12,5 мм (D)



Применение в промышленности
Автоматизация заводов: HMI (интерфейсы между человеком и машиной) для ПЛК, робототехники и управления сборочной линией.
Наружное оборудование: торговые автоматы, киоски и сельскохозяйственные машины на светлых площадках.
Медицинские устройства: Диагностические системы визуализации, требующие точной цветовой репродукции.
Транспорт: приборные панели для поездов, автобусов или промышленных транспортных средств, которые подвергаются воздействию солнечного света.
Умное производство: визуализация данных в режиме реального времени на панелях управления промышленности 4.0.


Почему выбрать SFTO1730RX-7332AN?
Глобальное соответствие: RoHS, CE и FCC сертифицированы для бесперебойного выхода на рынки ЕС и Северной Америки.
Настраиваемое подсветка: регулируемая яркость через ExtVBR-B сигнал для экономии энергии и индивидуальной видимости.
Долгосрочная надежность: 50000 часов MTTF (среднее время до сбоя) обеспечивает минимальное время простоя в критических системах.


Поддержка и гарантия
Мы предоставляем полную техническую документацию, возможности монтажа оборудования (панель или VESA 100x100) и локализованную поддержку для Германии, США и других стран.



Внешние измерения



Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS 0







Спецификация подсветка



Пин No. Символ Описание
1 ВКК Напряжение питания +12V
2 ВКК Напряжение питания +12V
3 Включение/выключение Сигнал включения выхода
4 DIM Сигнал затемнения
5 ГНД Силовое заземление
6 ГНД Силовое заземление





Электрические характеристики



Параметр Символ Ценности Единица
    Минуты Тип Макс
Входное напряжение источника питания VBL 10.8 12.0 13.8 Vdc
Вводный ток питания IBL - 2.16 2.53 А.
Вводный ток питания (в режиме спешки) В спешке.

-

-

(TBD) А.
Потребление энергии PBL - 26 35 W

Входное напряжение для

Система управления

Сигналы

Включение/выключение На V включен 2.5 - 5.5 Vdc
    Выключено V отключен -Нет.3 0.0 0.5 Vdc
  Настройка яркости ExtVBR-B 30 - 100 %
      30 - 100 %
  Частота ExtVBR-B fPWM 500

-

1500 Гц
  Уровень импульсной нагрузки (PWM) Высокое положение 2.5 - 5.5 Vdc
    Низкий уровень 0.0 - 0.5 Vdc
Время жизни   30,000 50,000   Часы





Определение пин интерфейса



# Пин Наименование сигнала # Пин Наименование сигнала
1 RxOIN0- 2 RxOIN0+
3 RxOIN1- 4 RxOIN1+
5 RxOIN2- 6 RxOIN2+
7 ВСС 8 Рекс ОКЛКИН-
9 RxOCLKIN+ 10 RxOIN3-
11 RxOIN3+ 12 РxEIN0-
13 RxEIN0+ 14 ВСС
15 RxEIN1- 16 RxEIN1+
17 ВСС 18 RxEIN2-
19 RxEIN2+ 20 Рексликин-
21 RxECLKIN+ 22 RxEIN3-
23 RxEIN3+ 24 ВСС
25 ВСС 26 ВСС
27 ВСС 28 VDD
29 VDD 30 VDD





Оптические характеристики

Положение Единица Условия Минуточку. Тип. Макс. Макс.

Угол обзора

[Степень]

Горизонтальный (справа) CR = 10 (слева)

70

70

80

80



-



Вертикально (вверх)

CR = 10 (вниз)

50

70

60

80



-

Однородность свечения [%] 13 пунктов 75 80 -

Время оптической реакции

[msec]

Увеличивается - 37 50
    Падение - 3 10
    Восхождение + Падение - 40 60

Координаты цвета / хроматичности

(CIE 1931)

  Красный х 0.59 0.64 0.69
    Красный y 0.3 0.35 0.4
    Зеленый х 0.27 0.32 0.37
    Зеленый y 0.57 0.62 0.67
    Синий х 0.1 0.15 0.2
    Синий y 0 0.05 0.1
    Белый х 0.25 0.30 0.35
    Белый 0.26 0.31 0.36

Белая светимость

(при светодиоде = 100mA)

[cd/m2]   700 800



-

Соотношение контраста     500 600 -
NTSC %     72

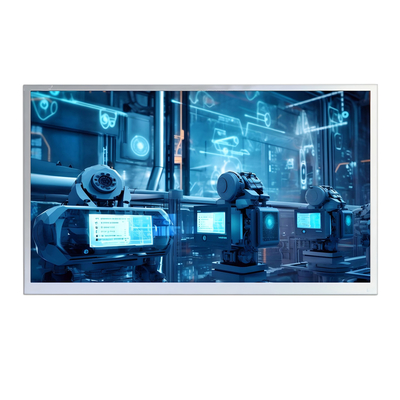

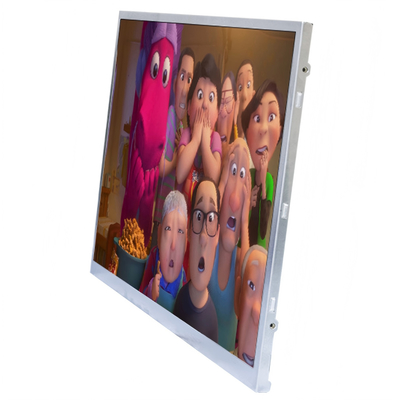

Изображение продукта

Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS 1Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS 2Промышленный класс 17,3" Яркость Full HD TFT LCD Модуль 800 Nits 1920x1080 Двухканальный LVDS RoHS 3
