Подробная информация о продукте:
|
| Brand: | Saef Technology | Model: | SFOM096YZ7-12864WB-01 |
|---|---|---|---|
| Display Size: | 0.96 inch | Resolution: | 128 × 64 pixels |
| Active Area: | 21.744 × 10.864 mm | Technology: | Passive Matrix OLED |
| Color: | Blue/White/Yellow Blue (optional) | Driver IC: | SSD1306 / SSD1315 optional |
| Operating Temp: | -40°C to +80°C | Interface: | 4-wire SPI (default) |
| Voltage: | Logic: 3.0V | Display: 12.0V | Compliance: | REACH & RoHS Compliant |
| Выделить: | SPI интерфейс OLED дисплейный модуль,OLED-дисплейный модуль 0,96” |
||
OLED-дисплей промышленного класса 0,96" от Saef Technology
Разработанный для встраиваемых систем, устройств IoT и портативных приборов, этот высоконадежный OLED-модуль обеспечивает четкое изображение в экстремальных условиях на мировых рынках.
Основные характеристики:
Гибкость двойного протокола
Поддерживает SPI (4-проводной) – совместим с Arduino, Raspberry Pi, STM32.
Готовность к экстремальным условиям
Безупречно работает от -40°C до 85°C – идеально подходит для:
Промышленного управления (ЕС/США)
Автомобильной диагностики (DE/JP)
Медицинских устройств (регионы FDA/CE)
Четкое визуальное отображение
Разрешение 128×64 | Контрастность 2000:1 | Яркость 100 кд/м²
Направление обзора 6 часов | Свободный угол обзора
Долгосрочная надежность
Срок службы более 10 000 часов при 100 кд/м²
Соответствие MIL-STD-105E | Испытания на температуру/влажность 240 часов
Глобальное соответствие
Сертификация RoHS | Производство по стандартам ISO 9001/14001
Дизайн, готовый к CE/FCC (по запросу)
Технические характеристики:
Размер точки: 0,17 × 0,17 мм
Энергопотребление: ≤0,5 Вт (тип.)
Размеры: 27,5 × 27,8 × 2,7 мм
Схема сброса: Встроенная инициализация
Применения:
Панели HMI | Интеллектуальные датчики | Носимые технологии
Контроллеры ЧПУ (DE/IT) | Лабораторное оборудование (US/JP/KR)
Гарантия:12 месяцев (возможно продление для OEM)
Механические размеры
![]()
Определение контактов интерфейса
|
PIN |
Символ |
Описание |
|
1 |
GND |
Земля логической схемы |
|
2 |
VDD |
Питание логики |
|
3 |
SCK |
Вход последовательного тактирования. |
|
4 |
SDA |
Вход последовательных данных. |
|
5 |
RST |
Этот контакт является входом сигнала сброса. Когда на контакте низкий уровень, выполняется инициализация |
|
6 |
DC |
Этот контакт является контактом управления данными/командами. Когда на контакте высокий уровень |
|
7 |
CS |
Выбор чипа. Чип выбирается, когда CS0="L". |
Оптические характеристики
| Характеристики | Символ | Условия | Мин | Тип | Макс | Ед. изм. |
|
Яркость (Внешнее питание VCC) |
Lbr | Примечание 5 | 90 | - | - | кд/м2 |
|
Яркость (VC, сгенерированное внутренним DC/DC) |
Lbr | Примечание 6 | 80 | 110 | - | кд/м2 |
| C.I.E. (Белый) |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| Контрастность в темной комнате | CR | - | 2000:1 | - | ||
| Угол обзора | - | Свободный | - | градус |
Характеристики постоянного тока
| Характеристики | Символ | Мин | Тип | Макс | Ед. изм. |
| Напряжение питания логики | VDD | - | 3.3 | - | В |
|
Напряжение питания дисплея (Внешнее питание) |
VCC | 8.5 | 9.0 | 9.5 | В |
| Напряжение питания для DC/DC | VBAT | - | 3.3 | - | В |
| Напряжение питания дисплея, генерируемое внутренним DC/DC | VCC | 7.0 | - | 7.5 | В |
| Вход высокого уровня | VIH | 0.8×VDD | - | VDD | В |
| Вход низкого уровня | VIL | 0 | - | 0.2×VDD | В |
| Выход высокого уровня | VOH | 0.9×VDD | - | VDD | В |
| Выход низкого уровня | VOL | 0 | - | 0.1×VDD | В |
| Рабочий ток для VDD | IDD | - | 160 | 220 | μA |
|
Рабочий ток для VCC (Внешнее питание VCC) |
ICC |
- |
9 |
15 |
мА |
|
Рабочий ток для VBAT (VC, сгенерированное внутренним DC/DC) |
IBAT |
- |
27.0 |
32.0 |
мА |
| Ток спящего режима для VDD | IDD, SLEEP | - | - | 10 | μA |
|
Ток спящего режима для VCC |
ICC, SLEEP | - | - | 10 | μA |

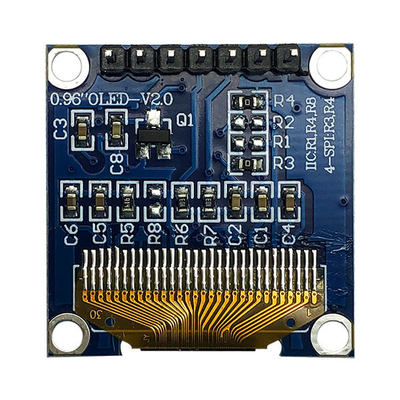

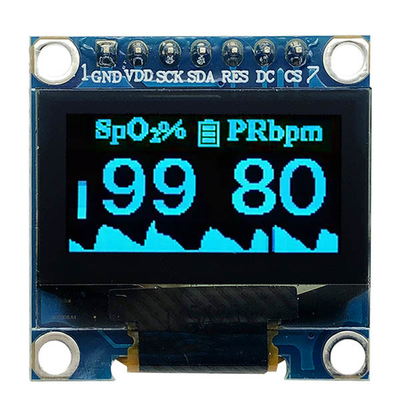

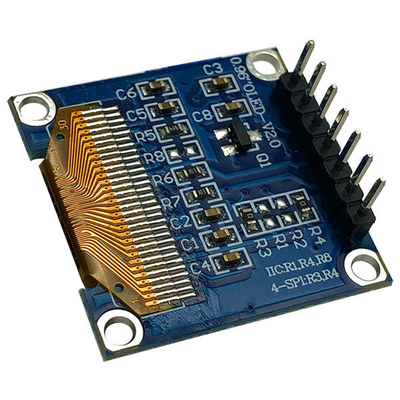

Изображение продукта
![]()
![]()
![]()
![]()
