Подробная информация о продукте:
|
| Номер модели: | SFTO2150RX-7321AN | Размер экрана: | 21,5-дюймовый (по диагонали) |
|---|---|---|---|
| Разрешение: | 1920×1080 пикселей (RGB полоса) | Яркость: | 2000 Cd/m2 |
| Хранение температура.: | -30°C до +80°C | Эксплуатационная температура.: | -30°C к +85°C |
| Соотношение контрастности: | 10001 (тип.) | Интерфейс: | LVDS 2 пикселя/часы |
| Источник питания: | 5В постоянного тока ±10% | Энергопотребление: | 37.22 З.Д. (тип.) |
| Поверхностная обработка: | Покрытия AG/AR/AF (выбирается) | Touch Technology: | PCAP ((CTP) необязательно |
| Покрывать стекло: | Gorilla Glass/Закаленное стекло/PMMA | Точки прикосновения: | 10-точечный мультитач |
| Touch Interface: | I²C/USB/RS232 (Настраиваемый) | Варианты IC: | EETI, ILITEK, Cypress, Goodix |
| Настройка: | Шелкография | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | TFT LCD дисплей 2000 нит,TFT LCD дисплей 21.5”,TFT LCD дисплей 1920x1080 |
||
Разработано для экстремальных промышленных условий

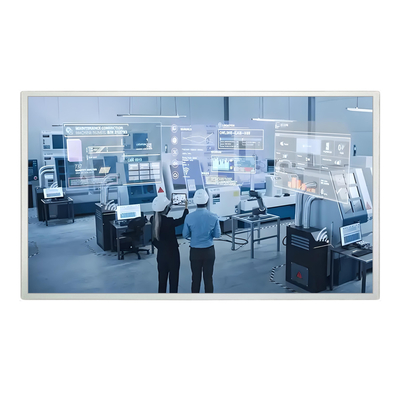

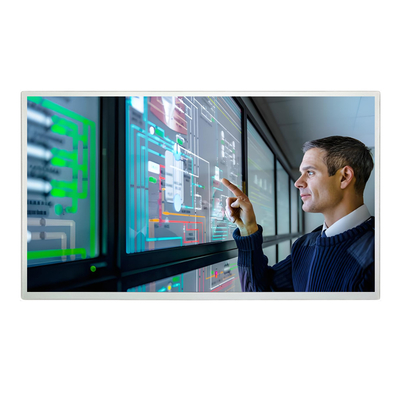

Промышленный TFT LCD SFT02150RX-7321AN обеспечивает бескомпромиссную видимость в суровых условиях. Яркость 2000 нит и контрастность 1000:1 гарантируют читаемость при солнечном свете для наружного применения. Сертифицирован для работы при температуре от -30°C до +80°C и рассчитан на 50 000 часов работы подсветки, что делает его идеальным решением для автоматизации производства, тяжелой техники и критически важной инфраструктуры.
Основные промышленные преимущества
Надежность
Выдерживает испытания на удар/вибрацию 50G (соответствует стандарту MIL-STD) и влажность 85°C/90% относительной влажности.
Кристально чистая видимость
Широкие углы обзора 89°, равномерность белого цвета 80% и антибликовая поверхность (матовость 25%, твердость 3H).
Бесшовная интеграция
Интерфейс LVDS с режимом DE-only + гибкость ландшафтного/портретного режима для встраиваемых систем.
Соответствие мировым стандартам
Соответствует стандартам ЕС RoHS 2011/65/EU, REACH 1907/2006/EC и экологическим стандартам США.
Отсутствие остаточного изображения
Оптимизирован для работы 24/7 с рекомендациями по динамическому спящему режиму.
Опции CTP (Customization-to-Product)
Адаптировано для вашего промышленного рабочего процесса
1. Стандартная модель для немедленной отгрузки
→ SFT02150RX-7321AN: доставка по всему миру в течение 2 недель с гарантией 1 год.
2. Полуиндивидуальные решения
Устойчивость к воздействию окружающей среды:
► Конформное покрытие для химической стойкости
► Комплекты для расширенного температурного диапазона от -30°C до +85°C
Повышенная удобство использования:
► Интеграция PCAP/резистивного сенсорного экрана (герметизация IP65)
► Экранирование EMI для чувствительных сред
Механические адаптации:
► Индивидуальные рамки (нержавеющая сталь/алюминий)
► Совместимость с креплением VESA
3. Полная настройка ODM
Специальные перепроектирования для конкретных применений:
► Драйверные платы военного класса (MIL-STD-810)
► Корпуса с сертификацией ATEX для взрывоопасных сред
Прототипирование и малые объемы:
► Отсутствие минимального объема заказа для исследовательских партий
► 8-недельный цикл разработки по индивидуальному заказу
Применение
системы промышленного контроля
Почему стоит выбрать этот модуль?
Установлено в более чем 3000 системах в суровых условиях по всему миру. Дисплеи SAEF позволяют Siemens Healthcare, Raytheon и OEM-производителям морского оборудования сохранять видимость в экстремальных условиях с нулевым количеством отказов на местах с 2020 года.
Запрос на настройку
Свяжитесь с sales2@saef.com.cn для герметичных версий IP65, опций емкостного сенсорного экрана или индивидуального дизайна рамки.
Технические характеристики
| Параметр | Спецификация | ТИП. |
| Активная область | 476,64(В) × 268,11(В) | мм |
| Количество пикселей | 1920(Г) ×1080(В) | пикселей |
| Шаг пикселя | 0,24825(Г) x 0,24825(В) | мм |
| Расположение пикселей | RGB Вертикальная полоса | 75 |
| Цвета дисплея | 16,7 млн | цветов |
| Режим отображения | Обычно черный | 75 |
| Габаритные размеры | 495,6(Г) × 292,4(В) × 13,6(Г) тип. | мм |
| Возможный тип дисплея | Поддержка ландшафтного и портретного режимов | 75 |
| Вес | Будет определено | кг |
| Ширина рамки (Л/П/В/Н) | 7,9/7,9/10,5/10,5 | мм |
| Обработка поверхности | Матовость 25%, 3H | 75 |
| Подсветка | Нижняя боковая световая панель 1-LED | 75 |
Внешние размеры
![]()
![]()
Определение контактов интерфейса
| Контакт № | Характеристики подсветки | Описание |
| 1 | RxO0- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 2 | RxO0+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 3 | RxO1- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 4 | RxO1+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 5 | RxO2- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 6 | RxO2+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Отрицательный дифференциальный вход тактового сигнала LVDS (нечетный тактовый сигнал) |
| 9 | RxOCLK+ | Положительный дифференциальный вход тактового сигнала LVDS (нечетный тактовый сигнал) |
| 10 | RxO3- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 11 | RxO3+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 12 | RxE0- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 13 | RxE0+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| Tg | GND | Земля |
| 15 | RxE1- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 16 | RxE1+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 17 | GND | Земля |
| 18 | RxE2- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 19 | RxE2+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 20 | RxECLK- | Отрицательный дифференциальный вход тактового сигнала LVDS (четный тактовый сигнал) |
| 21 | RxECLK+ | Отрицательный дифференциальный вход тактового сигнала LVDS (четный тактовый сигнал) |
| 22 | RxE3- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 23 | RxE3+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 24 | GND | Земля |
| 14 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Нет подключения |
| 28 | VDD | Входное напряжение питания 5 В |
| 29 | VDD | Входное напряжение питания 5 В |
| 30 | VDD | Входное напряжение питания 5 В |
Оптические характеристики
| Параметр | Характеристики подсветки | Условие | Элемент | Тип. | Мин. | ТИП. | ||
|
Угол обзора диапазон |
Горизонтальный |
Θ3 |
CR > 10 |
85 | 89 | 75 | Градус | |
| Θ9 | 85 | 89 | 75 | Градус | ||||
|
Вертикальный |
Θ12 | 85 | 89 | 75 | Градус | |||
| Θ6 | 85 | 89 | 75 | Градус | ||||
| Коэффициент контрастности яркости | CR |
Θ = 0.(Центр) |
700 | 1000 | ||||
| - | Яркость белого | Yw | 1800 | 75 | - | |||
| кд/м2 | Равномерность белой яркости | % | Равномерность отображения | 75 | 80 | |||
|
% |
Воспроизведение цвета |
Белый | Wx | 0,283 | 0,313 | 75 | ||
| - | Wy | 0,339 | 0,369 | 75 | ||||
|
- |
Красный | Rx | 0,608 | 0,638 | 75 | |||
| - | Ry | 0,319 | 0,349 | 75 | ||||
|
- |
Зеленый | Gx | 0,277 | 0,307 | 75 | |||
| - | Gy | 0,591 | 0,621 | 75 | ||||
|
- |
Синий | Bx | 0,112 | 0,142 | 75 | |||
| - | By | 0,063 | 0,066 | 75 | ||||
|
- |
Время отклика | GTG | Tg | 14 | 25 | |||
| - | мс |
75 |
75 |
- | 80 | |||
| 2,0 | % | NTSC | 70 | 80 | ||||
| 74 | % | Равномерность отображения | 75 | 80 | ||||
-
| % | Характеристики подсветки | Элемент | Символ | Мин. | ТИП. |
| Макс. | Единица измерения | 40 000 | I | 40 000 | 1050 |
| -- | 50 | 40 000 | V | -- | 50 |
| 50,6 | В | 40 000 | PBLU | 40 000 | 52,5 |
| -- | Вт | Срок службы | Hr | 40 000 | 50 000 |
--
![]()
![]()
