Подробная информация о продукте:
|
| Номер модели: | SFTO2700SM-7317AN | Размер экрана: | 27-дюймовый по диагонали |
|---|---|---|---|
| Разрешение: | 1920×1080 пикселей (RGB полоса) | Яркость: | 350 Cd/m2 |
| Температура хранения.: | -20°C до +60°C | Операционная температура.: | 0°C к +50°C |
| Соотношение контраста: | 10001 (тип.) | Интерфейс: | Двухканальный LVDS (2 пикселя/такт) |
| Время отклика: | 14 мс (включается/выключается, типично) | Подсветка: | 30,000 часов |
| Обработка поверхности: | Покрытия AG/AR/AF (выбирается) | Технология касания: | PCAP ((CTP) необязательно |
| Стекло покрытия: | Стекло Gorilla/Tempered Glass/PMMA (на заказ) | Точки соприкосновения: | 10-точечный мультитач |
| Интерфейс касания: | I²C/USB/RS232 (Настраиваемый) | Варианты IC: | EETI, ILITEK, Cypress, Goodix |
| Настройка: | Шелкография | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Промышленный TFT LCD с мультитач,27-дюймовый промышленный TFT LCD,Промышленный TFT LCD с сенсорным экраном |
||
SFTO2700SM-7317AN переопределяет промышленную визуализацию благодаря интегрированной технологии проекционно-емкостного (PCAP) сенсорного экрана. Сочетая 27-дюймовый FHD TFT LCD (350 кд/м²) с чувствительностью к касанию в перчатках, он разработан для медицинских интерфейсов, автоматизации производства и транспортных систем.
Основные параметры настройки
✅ Прочные сенсорные решения
Варианты стекла: Химически упрочненное стекло Gorilla Glass® (медицинское), закаленное стекло (промышленное), PMMA (чувствительное к стоимости)
Покрытия: Антибликовое (AG) для читаемости при солнечном свете, антиотражающее (AR) для медицинской визуализации, антиотпечатковое (AF) для киосков
Обработка краев: Полированные, скошенные или изогнутые края 2.5D
✅ Расширенная интеграция сенсорного экрана
Конфигурации датчиков: Стеклянные датчики (высокая прочность), пленочные датчики (легкий вес), пленка+пленка (гибкий монтаж)
Микросхемы контроллеров: EETI для медицинской ЭМС, Cypress для автомобильной промышленности (-40°C), Goodix для мультисенсорных жестов
Интерфейсы: I²C (встраиваемые системы), USB (plug-and-play), RS232 (устаревшее оборудование)
✅ Надежность промышленного класса
Работа при температуре 0°C~50°C с устойчивостью к конденсации
Испытано на 24 цикла термического удара (-20°C↔60°C)
Переднее уплотнение IP65 в сочетании с сенсорной панелью
Сертификаты
EN 60601-1 (Медицинское оборудование), ISO 16750 (Автомобилестроение)
Соответствие REACH SVHC, RoHS 3
ЭМС: EN 55032 Класс B
Запрос на настройку
Свяжитесь с sales2@saef.com.cn для герметичных версий IP65, вариантов емкостного сенсорного экрана или индивидуального дизайна рамки.
Технические характеристики
| Элементы | Единица измерения | Спецификация |
| Диагональ экрана | мм | 27.0” |
| Активная область | мм | 597.888(В) x 336.312(В) |
| Пиксели В x В | - | 1920(x3) x 1080 |
| Шаг пикселей | мкм | 31.14 (на одну триаду) x31.14 |
| Расположение пикселей | - | R.G.B. Вертикальная полоса |
| Режим отображения | - | Обычно черный |
| Время отклика | Мсек | 14 мс (тип., вкл/выкл) |
| Вес | Граммы | Будет определено |
| Электрический интерфейс | - | Двухканальный LVDS, 8-битный вход данных RGB |
| Поддержка цвета | - | 16,7 млн цветов |
| Обработка поверхности | - | Антибликовое покрытие, 3H |
| Рабочая температура | ℃ |
от 0 до +50 |
| Температура хранения | ℃ | от -20 до +60 |
Внешние размеры
![]()
Определение контактов интерфейса
| Номер контакта | Символ | Описание |
| 1 | RxO0- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 2 | RxO0+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 3 | RxO1- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 4 | RxO1+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 5 | RxO2- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 6 | RxO2+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | Отрицательный дифференциальный вход тактирования LVDS (нечетное тактирование) |
| 9 | RxOCLK+ | Положительный дифференциальный вход тактирования LVDS (нечетное тактирование) |
| 10 | RxO3- | Отрицательный дифференциальный вход данных LVDS (нечетные данные) |
| 11 | RxO3+ | Положительный дифференциальный вход данных LVDS (нечетные данные) |
| 12 | RxE0- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 13 | RxE0+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 14 | GND | Земля |
| 15 | RxE1- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 16 | RxE1+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 17 | GND | Земля |
| 18 | RxE2- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 19 | RxE2+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 20 | RxECLK- | Положительный дифференциальный вход тактирования LVDS (четное тактирование) |
| 21 | RxECLK+ | Положительный дифференциальный вход тактирования LVDS (четное тактирование) |
| 22 | RxE3- | Отрицательный дифференциальный вход данных LVDS (четные данные) |
| 23 | RxE3+ | Положительный дифференциальный вход данных LVDS (четные данные) |
| 24 | GND | Земля |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Нет подключения |
| 28 | VDD | Входное напряжение питания 5 В |
| 29 | VDD | Входное напряжение питания 5 В |
| 30 | VDD | Входное напряжение питания 5 В |
Оптические характеристики
| Параметр | Условия | Мин. | Тип. | Макс. | Единица измерения | |
|
Угол обзора (CR>10) |
Горизонтальный | θL | 89 | - |
градус |
|
| θR | 89 | - | ||||
| Вертикальный | θT | 89 | - | |||
| θB | 89 | - | ||||
| Коэффициент контрастности | Центр | 700 | 1000 | - | - | |
| Время отклика | Tr+Td | - | 14 | 20 | мс | |
|
Цветовая хроматичность CF (CIE1931) |
Красный x |
Тип. -0.03 |
0.646 |
Тип. +0.03 |
- | |
| Красный y | 0.341 | - | ||||
| Зеленый x | 0.327 | - | ||||
| Зеленый y | 0.612 | - | ||||
| Синий x | 0.143 | - | ||||
| Синий y | 0.041 | - | ||||
| Белый x | 0.283 | - | ||||
| Белый y | 0.289 | - | ||||
| Центральная яркость белого | YLI | 300 | 350 | кд/м2 | ||
Характеристики подсветки
| Параметр | Символ | Значение | Единица измерения | ||
| Мин. | Тип. | Макс. | |||
| Входное напряжение световой полосы | VLED | 51 | 54 | 57 | В |
| Входной ток световой полосы | ILED | - | 480 | - | мА |
| Срок службы светодиода | LBL | 20000 | 30000 | - | ч |

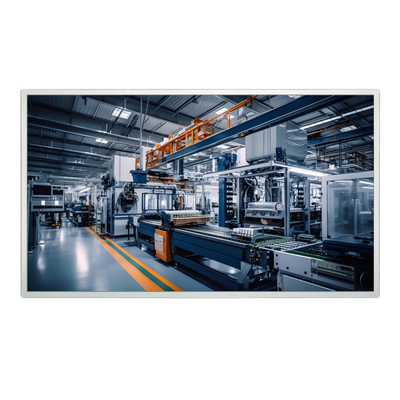

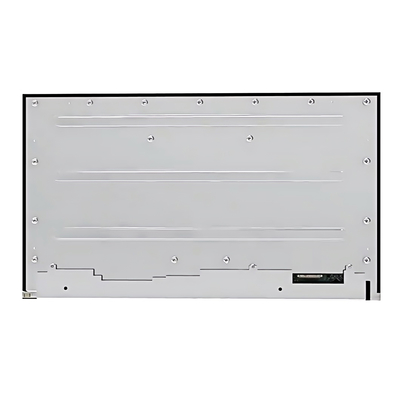

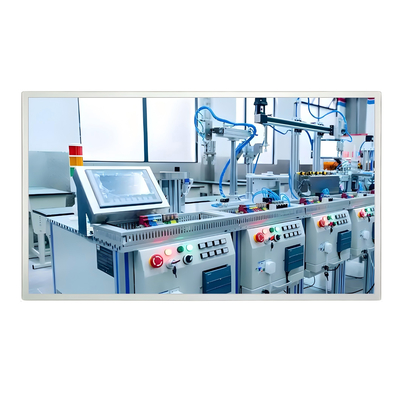

Изображение продукта
![]()
![]()
