Подробная информация о продукте:
|
| Номер модели: | SFTO2150RX-7320AN | Размер экрана: | 21,5-дюймовый диагональный (546,1 мм) |
|---|---|---|---|
| Разрешение: | 1920×1080 пикселей (RGB полоса) | Яркость: | 500 cd/m2 |
| Эксплуатационная температура.: | -30°C до +80°C | Соотношение контрастности: | 10001 (тип.) |
| Интерфейс: | Двухканальный LVDS (2 пикселя/такт) | Энергопотребление: | 20.96W |
| Время ответа: | 14 мс GTG (от серого к серому) | Угол просмотра: | 89° Во всех направлениях (CR>10) |
| Подсветка: | 50 000 часов | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 500 нит Промышленный TFT LCD,FHD промышленный TFT LCD,21.5 Промышленный TFT LCD |
||
Промышленный дисплей критически важных приложений для экстремальных условий
Модель SFTO2150RX-7320AN устанавливает эталон надежности в системах промышленной автоматизации, медицинской визуализации и транспортных системах. Обладая высокой яркостью 500 нит и разрешением FHD, он обеспечивает четкое изображение даже при прямом солнечном свете или низких температурах.
Основные инженерные преимущества
✅ Прочность военного класса
Работает при температурах от арктических до пустынных (-30°C~80°C)
Выдерживает механические удары 50G (IEC 60068-2-27)
Работа при влажности 240 часов @50°C/80%RH
✅ Промышленные подключения
Двухканальный интерфейс LVDS (разъем JAE FI-X30H)
Режим синхронизации только DE @74,25 МГц
6-битный + Hi-FRC (16,7 млн цветов)
✅ Конструкция, обеспечивающая нулевое время простоя
Светодиодная подсветка 50 000 часов (чипы 7020, 10S6P×2)
Допуск на пульсацию входного сигнала <300 мВ
Защита от электростатического разряда ±8 кВ (IEC 61000-4-2)
Industrieanwendungen / Промышленные применения
Wartung & Garantie / Обслуживание и гарантия
Lebensdauer: Срок службы 50 000 часов работы светодиодов (@25°C)
Bildschirmeinbrennen verhindern: Режим сна после 30 минут бездействия
Garantie: 1 год замены функциональных элементов
ESD-Schutz: IPM-упаковка с проводящей пленкой
Request Customization / Запрос на настройку
Contact / Свяжитесь с sales2@saef.com.cn для герметичных версий IP65, емкостных сенсорных опций или индивидуального дизайна рамки.
Specifications / Спецификации
| Items / Элементы | Specification / Спецификация | Unit / Единица измерения |
| Active Screen Size / Размер активного экрана | 21.5 | inch / дюйм |
| Number of Pixels / Количество пикселей | 1920 X 1080 | Pixel / Пиксель |
| Display Area / Область отображения | 476.64 (H) x 268.11(V) | mm / мм |
| Bezel Opening / Отверстие рамки | 479.84(H) x 271.3(V) | mm / мм |
| Outline Dimension / Габаритные размеры | 495.6(H) x 292.4(V) x 10.35(D) | mm / мм |
| Luminance, White / Яркость, белая | 500 (Center 1 point,Typ.) / (Центр 1 точка, тип.) | cd/m 2 / кд/м 2 |
| Power Supply Input Voltage / Входное напряжение питания | 12 (Typ) / (Тип) | V / В |
| Power Supply Voltage / Напряжение питания | 5.0 (Typ) / (Тип) | V / В |
| Power Consumption / Потребляемая мощность | Total = 20.96 (Typ.) / Общая = 20,96 (Тип.) | W / Вт |
| Contrast Ratio / Коэффициент контрастности | 1000:1 | -- |
| Response time / Время отклика | 14 (Typ.)(G to G) / (Тип.)(G to G) | ms / мс |
| Color temperature / Цветовая температура | TBD / Будет определено | K / К |
| Weight / Вес | TBD(Typ) / (Тип) | Kg / кг |
| Operating Temperature / Рабочая температура | -30 ~ 80 | ℃ / ℃ |
| Storage Temperature / Температура хранения | -30 ~ 85 | ℃ / ℃ |
Optical Characteristics / Оптические характеристики
| Parameter / Параметр | Symbol / Символ | Condition / Условие | Min. / Мин. | Typ. / Тип. | Max. / Макс. | Unit / Единица измерения | ||
|
Viewing Angle / Угол обзора range / диапазон |
Horizontal / Горизонтальный |
Θ3 |
CR > 10 |
85 | 89 | - | Deg. / Градусы | |
| Θ9 | 85 | 89 | - | Deg. / Градусы | ||||
|
Vertical / Вертикальный |
Θ12 | 85 | 89 | - | Deg. / Градусы | |||
| Θ6 | 85 | 89 | - | Deg. / Градусы | ||||
| Luminance Contrast ratio / Коэффициент контрастности яркости | CR |
Θ = 0. (Center) / (Центр) Normal / Нормальный Viewing / Обзор Angle / Угол |
450 | 500 | ||||
| Cell Transmittance / Пропускание ячейки | Tr | - | 3.55 | - | % / % | |||
| White luminance uniformity / Равномерность белой яркости | ΔY | 75 | 80 | - | % / % | |||
|
Reproduction / Воспроизведение of color / цвета |
White / Белый |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| Wy | 0.299 | 0.329 | 0.359 | - | ||||
|
Red / Красный |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| Ry | 0.320 | 0.350 | 0.380 | - | ||||
|
Green / Зеленый |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| Gy | 0.590 | 0.620 | 0.650 | - | ||||
|
Blue / Синий |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| By | 0.02 | 0.05 | 0.08 | - | ||||
|
Response / Отклик Time / Время |
GTG | Tg | 14 | 25 | ms / мс | |||
| Cross Talk / Перекрестные помехи | CT |
- |
- |
2.0 | % / % | |||
Backlight Characteristics / Характеристики подсветки
| Parameter / Параметр | Symbol / Символ | Value / Значение | Unit / Единица измерения | ||
| Min. / Мин. | Typ. / Тип. | Max. / Макс. | |||
| LED Light Bar Input Voltage Per Input Pin / Входное напряжение светодиодной линейки на контакт | VPIN | 46.5 | 48.5 | 51.5 | V / В |
| LED Light Bar Input total current / Общий входной ток светодиодной линейки | IPIN | --- | 360 | mA / мА | |
| LED Life Time / Срок службы светодиода | LLED | 40000 | 50000 | --- | Hrs / Часы |
| Power Consumption / Потребляемая мощность | PBL | 17.46 | W / Вт | ||
External Dimensions / Внешние размеры
![]()
Interface Pin Definition / Определение контактов интерфейса
| Pin No / Номер контакта | Symbol / Символ | Function / Функция |
| 1 | RXO0- | Negative Transmission data of Pixel 0 (ODD) / Отрицательные данные передачи пикселя 0 (НЕЧЕТ) |
| 2 | RXO0+ | Positive Transmission data of Pixel 0 (ODD) / Положительные данные передачи пикселя 0 (НЕЧЕТ) |
| 3 | RXO1- | Negative Transmission data of Pixel 1 (ODD) / Отрицательные данные передачи пикселя 1 (НЕЧЕТ) |
| 4 | RXO1+ | Positive Transmission data of Pixel 1 (ODD) / Положительные данные передачи пикселя 1 (НЕЧЕТ) |
| 5 | RXO2- | Negative Transmission data of Pixel 2 (ODD) / Отрицательные данные передачи пикселя 2 (НЕЧЕТ) |
| 6 | RXO2+ | Positive Transmission data of Pixel 2 (ODD) / Положительные данные передачи пикселя 2 (НЕЧЕТ) |
| 7 | GND | Power Ground / Земля питания |
| 8 | RXOC- | Negative Transmission Clock (ODD) / Отрицательный тактовый сигнал передачи (НЕЧЕТ) |
| 9 | RXOC+ | Positive Transmission Clock (ODD) / Положительный тактовый сигнал передачи (НЕЧЕТ) |
| 10 | RXO3- | Negative Transmission data of Pixel 3 (ODD) / Отрицательные данные передачи пикселя 3 (НЕЧЕТ) |
| 11 | RXO3+ | Positive Transmission data of Pixel 3 (ODD) / Положительные данные передачи пикселя 3 (НЕЧЕТ) |
| 12 | RXE0- | Negative Transmission data of Pixel 0 (EVEN) / Отрицательные данные передачи пикселя 0 (ЧЕТ) |
| 13 | RXE0+ | Positive Transmission data of Pixel 0 (EVEN) / Положительные данные передачи пикселя 0 (ЧЕТ) |
| 14 | GND | Power Ground / Земля питания |
| 15 | RXE1- | Negative Transmission data of Pixel 1 (EVEN) / Отрицательные данные передачи пикселя 1 (ЧЕТ) |
| 16 | RXE1+ | Positive Transmission data of Pixel 1 (EVEN) / Положительные данные передачи пикселя 1 (ЧЕТ) |
| 17 | GND | Power Ground / Земля питания |
| 18 | RXE2- | Negative Transmission data of Pixel 2 (EVEN) / Отрицательные данные передачи пикселя 2 (ЧЕТ) |
| 19 | RXE2+ | Positive Transmission data of Pixel 2 (EVEN) / Положительные данные передачи пикселя 2 (ЧЕТ) |
| 20 | RXEC- | Negative Transmission Clock (EVEN) / Отрицательный тактовый сигнал передачи (ЧЕТ) |
| 21 | RXEC+ | Positive Transmission Clock (EVEN) / Положительный тактовый сигнал передачи (ЧЕТ) |
| 22 | RXE3- | Negative Transmission data of Pixel 3 (EVEN) / Отрицательные данные передачи пикселя 3 (ЧЕТ) |
| 23 | RXE3+ | Positive Transmission data of Pixel 3 (EVEN) / Положительные данные передачи пикселя 3 (ЧЕТ) |
| 24 | GND | Power Ground / Земля питания |
| 25 | NC | Not connection, this pin should be open / Нет подключения, этот контакт должен быть открыт |
| 26 | NC | Not connection, this pin should be open / Нет подключения, этот контакт должен быть открыт |
| 27 | NC | Not connection / Нет подключения |
| 28 | VDD |
Power Supply: +5V / Питание: +5 В |
| 29 | VDD | |
| 30 | VDD |

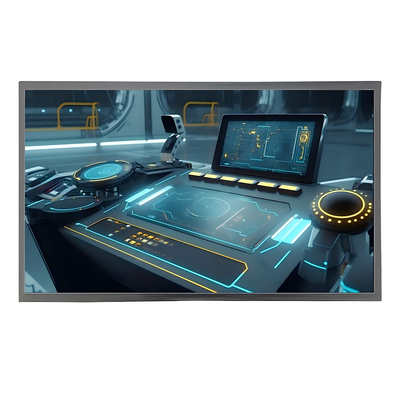

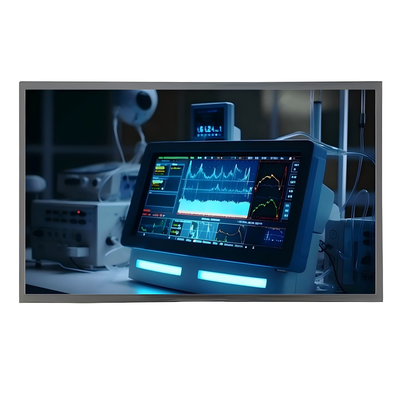

Product Image / Изображение продукта
![]()
![]()
