Подробная информация о продукте:
|
| Тип дисплея: | Промышленный TFT LCD с интерфейсом eDP | Размер экрана: | 150,6 дюйма диагональ |
|---|---|---|---|
| Разрешение: | FHD 1920 x 1080 (RGB вертикальная полоса) | Яркость: | 1000 кд/м² (яркость в центре) |
| Эксплуатационная температура.: | от -20°С до +70°С | Входная мощность: | 3.3В постоянного тока ±10% (0,891W Макс) |
| Интерфейс: | 30-контактный eDP (I-PEX 20455-030E) | Система подсветки: | Внешний светодиодный драйвер (45,1В тип, 540mA) |
| Цветовая производительность: | 69% цветовой гаммы, 16,7M цветов (6 бит + FRC) | Угол обзора: | 80°+ Горизонтально/вертикально (CR≥10) |
| Разъемы: | eDP вход + BL выходная мощность (MSK24022P10A) | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1000-нитовый TFT LCD дисплей,ЖК-дисплей TFT,читаемый при солнечном свете |
||
Дисплей высокой видимости для требовательных промышленных сред
SFTO1560BD-7246A3N - это 15,6-дюймовый TFT LCD, разработанный для надежной работы в экстремальных условиях.Благодаря яркости 1000 нит и рабочему диапазону от -20°C до +70°C, он обеспечивает четкую видимость при прямом солнечном свете или отрицательных температурах – идеально подходит для автоматизации производства, наружного оборудования и медицинских устройств.
Основные промышленные преимущества
Надежное подключение: Интерфейс eDP с поддержкой AUX-канала (совместимый с VESA DisplayPort 1.2) упрощает интеграцию.
Интеллектуальное управление питанием: Режим энергосбережения 50 Гц снижает энергопотребление на 15% без ущерба для функциональности.
Надежность военного класса: Проверено в 100 циклах теплового удара и 240 часах испытаний на влажность (60°C/90% относительной влажности).
Отсутствие остаточного изображения: Автоматическая генерация черного видео при потере сигнала защищает целостность экрана.
Техническое совершенство
Точность цвета: Цветовая гамма 69% с 16,7 млн цветов с использованием технологии 6-bit+FRC.
Без мерцания: ШИМ-управление (1-2 кГц) с балансировкой тока для равномерной подсветки.
Простая интеграция: Поддержка Hot Plug Detect (HPD) и обратной последовательности включения питания.
Сертифицировано для рынков ЕС/США
• Соответствует RoHS 2011/65/EU и REACH
• Сертифицировано по стандарту ISO 9001:2015 по управлению качеством
• 1-летняя функциональная гарантия
Идеально подходит для:
Запрос на настройку: Свяжитесь с sales2@saef.com.cn для получения информации о герметичных версиях IP65, емкостных сенсорных опциях или индивидуальном дизайне рамки.
Технические характеристики
| Элемент | Спецификация | Единица измерения |
| Размер экрана | 15,6” по диагонали | |
| Драйвер | a-si TFT активная матрица | - |
| Количество пикселей | 1920 x R.G.B. x 1080 | пиксель |
| Шаг пикселя | 0,17925 (H) x 0,17925 (V) | мм |
| Расположение пикселей | RGB вертикальная полоса | - |
| Цвета дисплея | 16,7 млн | цвет |
| Режим пропускания | Обычно черный | - |
| Обработка поверхности | Твердое покрытие (3H), антибликовое покрытие | - |
| Потребляемая мощность | Ячейка 0,891 Вт (макс.) | - |
|
Рабочая температура |
-20°C to +70°C | °C |
|
Температура хранения |
-30°C to +80°C | °C |
Внешние размеры
![]()
Определение контактов интерфейса
| Контакт | Символ | Описание |
| 1 | NC | Нет подключения (зарезервировано для тестирования ЖК-дисплея) |
| 2 | H_GND | Высокоскоростная земля |
| 3 | ML1- | Дополнительный сигнал-линия 1 |
| 4 | ML1+ | Истинный сигнал-основная линия 1 |
| 5 | H_GND | Высокоскоростная земля |
| 6 | ML0- | Дополнительный сигнал-линия 0 |
| 7 | ML0+ | Истинный сигнал-основная линия 0 |
| 8 | H_GND | Высокоскоростная земля |
| 9 | AUX+ | Истинный сигнал-вспомогательный канал |
| 10 | AUX- | Дополнительный сигнал-вспомогательный канал |
| 11 | H_GND | Высокоскоростная земля |
| 12 | VCCS | Питание +3,3 В (типичное) |
| 13 | VCCS | Питание +3,3 В (типичное) |
| 14 | NC | Нет подключения (зарезервировано для тестирования ЖК-дисплея) |
| 15 | GND | Земля |
| 16 | GND | Земля |
| 17 | HPD | Обнаружение горячего подключения |
| 18 | BL_GND | Земля подсветки |
| 19 | BL_GND | Земля подсветки |
| 20 | BL_GND | Земля подсветки |
| 21 | BL_GND | Земля подсветки |
| 22 | LED_EN | Сигнал включения подсветки светодиодного преобразователя |
| 23 | LED_PWM | Сигнал управления ШИМ-диммированием светодиодного преобразователя |
| 24 | NC | Нет подключения (зарезервировано для тестирования ЖК-дисплея) |
| 25 | NC | Нет подключения (зарезервировано для тестирования ЖК-дисплея) |
| 26 | LED_VCCS | Питание подсветки |
| 27 | LED_VCCS | Питание подсветки |
| 28 | LED_VCCS | Питание подсветки |
| 29 | LED_VCCS | Питание подсветки |
| 30 | NC | Нет подключения (зарезервировано для тестирования ЖК-дисплея) |
Электрические характеристики (открытая ячейка)
| Элемент | Символ | Значение | Единица измерения | |
| Мин. | Макс. | |||
| Напряжение питания | VCCS | -0,3 | +4,0 | В |
| Напряжение логического входа | VIN | -0,3 | VCCS+0,3 | В |
| Входное напряжение преобразователя | LED_VCCS | -0,3 | 26,0 | В |
| Напряжение сигнала управления преобразователем | LED_PWM, | -0,3 | 5,0 | В |
| Напряжение сигнала управления преобразователем | LED_EN | -0,3 | 5,0 | В |
Электрические характеристики
| Параметр | Символ | Значение | Единица измерения | |||
| Мин. | Тип. | Макс. | ||||
| Напряжение питания | VCCS | 3,0 | 3,3 | 3,6 | В | |
| Пульсация напряжения | VRP | - | 50 | 150 | мВ | |
| Пусковой ток | IRUSH | 0 | - | 1,5 | А | |
|
Ток питания |
Мозаика |
lVCCS |
210 | 240 | 270 | мА |
| Черный | 190 | 220 | 250 | мА | ||
| Полоса H 1 линия | 450 | 550 | 650 | мА | ||
| Сопротивление подтяжки HPD | RHPD | 30K | - | 100K | Ом | |
| HPD | Высокий уровень | VHHPD | 2,25 | - | 2,75 | В |
| Низкий уровень | VLHPD | 0 | - | 0,4 | В | |
Спецификация светодиодного преобразователя
|
Параметр |
Символ |
Значение |
Единица измерения |
|||
| Мин. | Тип. | Макс. | ||||
| Входное напряжение питания преобразователя | LED_VCCS | 5 | 12 | 21 | В | |
| Пусковой ток преобразователя | ILED_VCCSRUSH | 0 | - | 1,5 | А | |
|
Управление LED_EN Уровень |
Подсветка включена | VHLED_EN | 2,2 | - | 5,0 | В |
| Подсветка выключена | VLLED_EN | 0 | - | 0,6 | В | |
| Сопротивление подтяжки LED_EN | RLED_EN | 30K | - | 100K | Ом | |
|
Уровень управления ШИМ |
Высокий уровень ШИМ | VHPWM | 2,2 | - | 5,0 | В |
| Низкий уровень ШИМ | VLPWM | 0 | - | 0,6 | В | |
| Сопротивление подтяжки ШИМ | RPWM | 30K | - | 100K | Ом | |
| Коэффициент заполнения ШИМ | 1 | - | 100 | % | ||
| Допустимое напряжение пульсаций управления ШИМ | VPWM_pp | 0 | - | 100 | мВ | |
| Частота управления ШИМ | fPWM | 190 | - | 2K | Гц | |
| Ток питания светодиодов | LED_VCCS=Тип | ILED | - | 270 | 300 | мА |
|
Выход преобразователя |
Напряжение | VL | 15 | 31 | В | |
| Ток каждого канала | - | 18 | 19 | 20 | мА | |
Оптические характеристики
| Элемент | Символ | Условие | Мин. | Тип. | Макс. | Единица измерения | |
|
Цвет Хроматичность (CIE 1931) Только FOG с C-светом |
Красный | Rx |
θx=0., θY =0. R=G=B=255 Шкала серого |
Тип - 0,03 |
0,658 |
Тип + 0,03 |
- |
| Ry | 0,328 | ||||||
| Зеленый | Gx | 0,275 | |||||
| Gy | 0,574 | ||||||
| Синий | Bx | 0,143 | |||||
| By | 0,092 | ||||||
| Белый | Wx | 0,314 | |||||
| Wy | 0,361 | ||||||
| Цветовая гамма | C.G | 64 | 69 | - | % | ||
| Центральное пропускание | T% | 3,83 | 4,39 | - | % | ||
| Коэффициент контрастности | CR | 800 | 1000 | - | - | ||
| Время отклика | TR +TF | θx=0., θY =0. | - | 25 | 30 | мс | |
|
Угол обзора |
Горизонтальный |
CR>10 |
80 | - | - |
Градус |
|
| - | 80 | - | - | ||||
| Вертикальный | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||

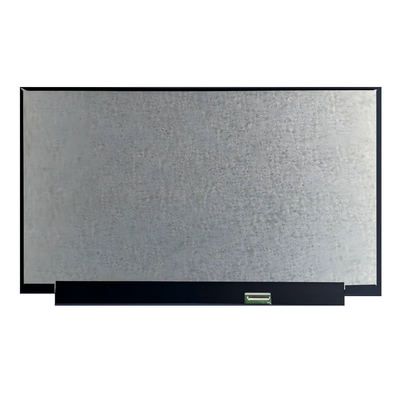

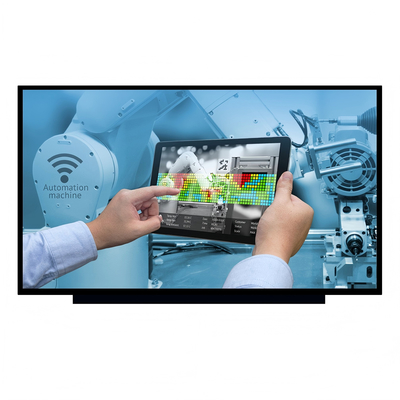

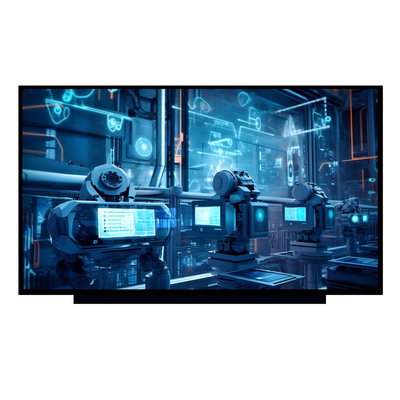

Изображение продукта
![]()
![]()
