Подробная информация о продукте:
|
| Продукт: | 1.28 дюймовый TFT LCD | Резолюция: | 240x240 |
|---|---|---|---|
| Управляющий модуль: | GC9A01 или эквивалентный | сенсорный экран: | без, PCAP необязательно |
| Стекло покрытия: | настраиваемый | Направление просмотра: | IPS Все углы зрения |
| интерфейс: | SPI (можно настроить) | Соединение: | ZIF (настраиваемая) |
| Пин-номер: | 12 штифтов (можно настроить) | Поверхностная яркость: | 350 cd/m2 ((nits) (можно настроить) |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 240x240 Круглый TFT LCD,Настраиваемый Круглый TFT LCD,PCAP Touch Круглый TFT LCD |
||
Увеличьте свои носимые устройства и устройства IoT с помощью 1,28-дюймового круглого TFT LCD-дисплея
Разработанный для передовых приложений, этот 1,28-дюймовый круглый TFT LCD дисплей сочетает в себе высокое разрешение, настраиваемые функции и надежную производительность.или промышленных устройств IoT, обеспечивает исключительную ясность и надежность.
Ключевые особенности
Технические спецификации
Заявления
Почему вы выбрали нас?
Закажите сейчас и настроите!
Посетите наш сайт, чтобы изучить этот продукт и запросить предложение: www.saefdisplay.com
Спецификации продукции
| Положение | Содержание |
| Размер ЖК | 1.28 (диаметр) |
| Режим отображения | Обычно черный |
| Резолюция | 240 (H) RGB x 240 (V) |
| Пунктная высота | 0.135 ((H) x 0.135 ((V) мм |
| Активная зона | φ32,4 мм |
| Размер модуля | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) мм |
| Цветовая композиция | RGB Вертикальная полоса |
| Интерфейс | Интерфейс SPI |
| Диск IC | GC9A01 |
| Просветительность ((cd/m2) | 350 (TYP) |
| Направление просмотра | IPS, все углы обзора |
| Подсветка | 2 белые светодиоды |
| Операционная температура. | -20°C ~ + 70°C |
| Температура хранения. | -30°C ~+ 80°C |
| Вес | 1.2 |
Механические размеры
Определение пин интерфейса
| Нет, нет, нет. | Символ | Описание |
| 1 | ГНД | Силовое заземление |
| 2 | LEDK | Светодиодный катод |
| 3 | LEDA | ЛЭД-анод |
| 4 | VDD | Электрическое питание для аналоговых устройств |
| 5 | ГНД | Силовое заземление |
| 6 | ГНД | Силовое заземление |
| 7 | D/C | Отображение данных/командного выбора на 4-строчном последовательном интерфейсе. |
| 8 | CS | Пин выбора чипа; Низкий включить, высокий отключить. |
| 9 | SCL | Этот пин используется для серийного интерфейса часов |
|
10 |
SDA | Пин ввода/вывода интерфейса SPI. Данные закреплены на поднимающемся краю сигнала SCL. |
|
11 |
Перезагрузка |
Этот сигнал перезагрузит устройство и должен быть применен для правильной инициализации чипа.Сигнал активный низкий. |
| 12 | ГНД | Силовое заземление |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания (В/В) | VDD | -Нет.3 | 4.6 | V |
| Напряжение аналогового питания | VDDIO | -Нет.3 | 4.6 | V |
| Логическое входное напряжение | ИНО автомобиля | -Нет.3 | ВДД+0.3 | V |
| Операционная температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
Электрические характеристики
| Параметр | Символ | Минуты | Тип | Максимум | Единица |
| Напряжение для светодиодного подсветки | VbL | 2.9 | 3.0 | 3.1 | V |
| Напряжение питания для логики | VDD | 2.5 | 2.8 | 3.3 | V |
| Рабочее напряжение интерфейса | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Двигатель шлюза высокое напряжение | ВГГ | 12 | - | 13 | V |
| Двигатель шлюза низкое напряжение | VGL | - 11 | - | -8 | V |
| Рабочий ток для VDD | IDD | - Я... | 2 | 3 | mA |
| Ток для светодиодного подсветки | Я бЛ | 35 | 40 | 45 | mA |
| Яркость | Лбр | 300 | 350 | - Я... | cd/m2 |
| В режиме сна VDD | ИД | - Я... | 15 | 30 | uA |
| В режиме сна VDDIO | Я прошу. | - Я... | 5 | 10 | uA |
Оптические характеристики
| Положение | Символ | Условия измерения | Минуточку. | Тип. | Макс. Макс. | Единица | |
| Время ответа | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | мс |
|
Угол обзора |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
Уровень |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| Соотношение контраста | КР | - | 25 oC | 900 | 1100 | - | - |
|
ЦветCIEКоординаты |
Белый | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| Красный | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| Зеленый | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| Синий | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| Проницаемость (с поляризатором) | 4.4 | 4.9 |
% |
||||

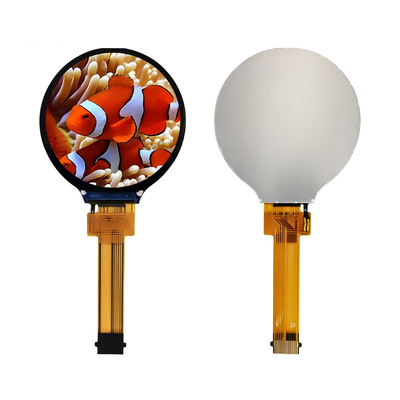

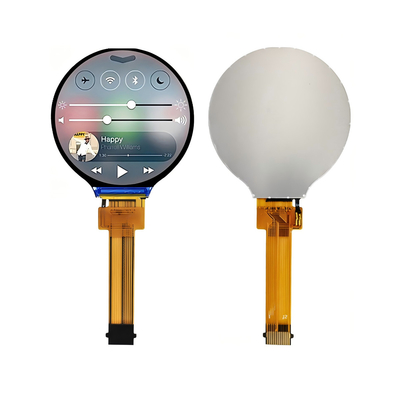

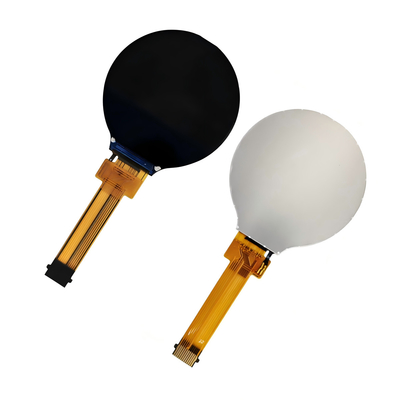

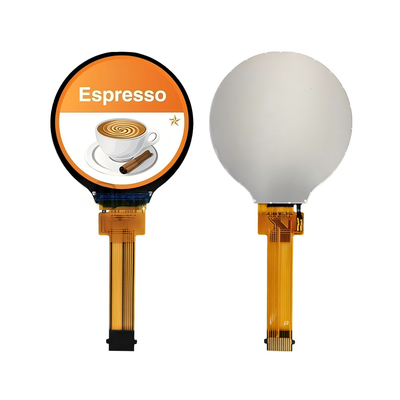

Изображение продукта
