Подробная информация о продукте:
|
| Продукт: | дисплей 0,91 дюймов OLED | Резолюция: | 128*32 пикселя |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | интерфейс: | ППИ |
| Отображение цвета: | Белый, желтый, синий необязательный | Оптики: | Все углы наблюдения |
| Очертание Дим.: | 30.00 (W) x 11.5 (H) x 1.3 ((T) | Активная зона: | 22.38 (W) x 5.58 (H) |
| Операционная температура: | -40°C до +80°C | Температура хранения.: | -40°C до +85°C |
| Пин-номер: | 14 штифтов | ИС пакет: | Относительная стоимость |
| Подключение модуля: | Тип ZIF | Обязанность: | 1/32 |
| Соответствие: | Соответствует требованиям REACH & RoHS | ||
| Выделить: | 128x32 OLED дисплей,SPI интерфейс OLED дисплей,Устройства Интернета вещей OLED дисплей |
||
О данном продукте - графический OLED модуль SFOS091JY-7269PAN
Улучшите свои проекты IoT с помощью нашего 0,91-дюймового OLED-дисплея с высоким разрешением 128x32 пикселей и малоэнергетическим интерфейсом SPI.Этот компактный и эффективный дисплейный модуль предназначен для обеспечения четкого, яркие визуальные эффекты при минимальном потреблении энергии, что делает его идеальным для различных приложений, включая умные часы, портативные устройства и системы умного дома.
Ключевые особенности:
Технические характеристики:
Идеальное применение:
Этот 0,91-дюймовый OLED дисплей идеально подходит для приложений, требующих баланса высокого разрешения, низкого энергопотребления и настраиваемых опций дисплея.панель промышленного управления, или умный домашний гаджет, этот дисплейный модуль предлагает производительность и надежность, которые вам нужны.
Почему выбирать наш OLED-модуль?
Улучшите свой проект:
Улучшите свой визуальный дисплей с помощью нашего 0,91-дюймового OLED-дисплея и испытайте разницу в качестве и производительности.Закажите сейчас и сделайте первый шаг к улучшению вашего проекта с помощью надежного и высокопроизводительного дисплея.
Механический контурный рисунок
![]()
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
|
Напряжение питания |
VDD | -Нет.5 | 2.75 | V |
| ВКК | -Нет.5 | 21 | V | |
| VDDIO | -Нет.5 | ВКИ | V | |
| ВКИ | -Нет.3 | 4 | V | |
| Операционная температура | TOP | -40 | 85 | .C |
| Температура хранения | TSTG | -65 | 150 | .C |
| Продолжительность жизни (140 cd/m2) | 33,000 | - | час |
Характеристики оптики
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс | Единица |
|
Яркость (VCC поставляется извне) |
Лбр |
Примечание 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (Белый) | (x) (y) | В 1931 году | 0.250.27 | 0.290.31 | 0.330.35 | |
| Контраст в темной комнате | КР | - | 2000:1 | - | ||
| Угол обзора | 160 | - | - | степень |
Характеристики постоянного тока
|
Характеристики |
Символ | Условия | Минуты | Тип | Макс |
Единица |
| Напряжение логического питания | VDD | 2.4 | 2.5 | 2.6 | V | |
| Напряжение питания для работы | ВКИ | 2.4 | 2.8 | 3.5 | V | |
| Силовое питание для пинов В/В | VDDIO | 1.65 | ВКИ | V | ||
|
Рабочее напряжение для OLED |
ВКК |
Примечание 5 |
11.5 |
12 |
12.5 |
V |
|
Вклад высокого уровня |
ВИЧ |
IOUT = 100μA, 3,3 МГц |
0.8×VDDIO |
- |
VDDIO |
V |
| Ввод низкого уровня | VIL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.2×VDDIO | V |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDDIO | - | VDDIO | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | 0 | - | 0.1×VDDIO | V |
| Рабочий ток для VCI | ICI | - | 95 | 120 | μA | |
| Рабочий ток для VCC | МКК |
|
- |
34.5 |
40 |
mA |
| Текущий режим покоя для VDD | ИДД, СНИМ | - | 1 | 10 | μA | |
| Текущий режим покоя для VDDIO | ИДДИО, спи. | 1 | 10 | |||
|
Текущий режим покоя для VCI |
ICI, СНЕМЬ | - | 2 | 50 |
μA |

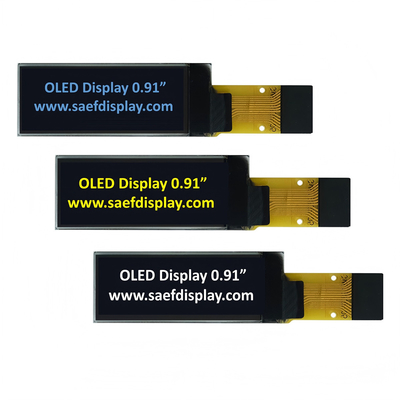

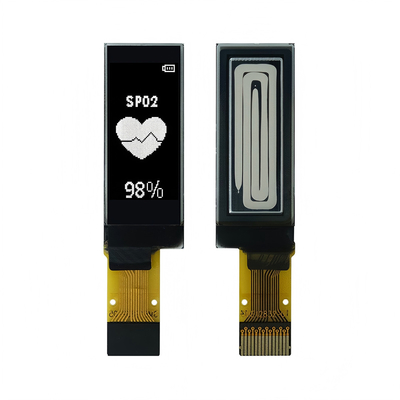

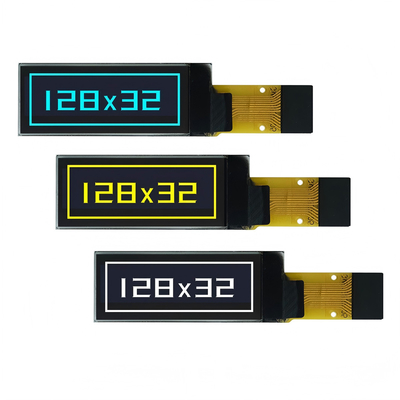

Изображение продукта
![]()
![]()
![]()
