Подробная информация о продукте:
|
| Продукт: | 1.54 дюймовый графический OLED экран | Резолюция: | 128X64 точек |
|---|---|---|---|
| Режим отображения: | Пассивная матрица | интерфейс: | 4 провода SPI интерфейс |
| Оптики: | Все углы наблюдения | Очертание Дим.: | 420,04 х 37,0 х 3,1 (мм) |
| Активная зона: | 350,05 х 17,51 (мм) | Пиксельный диапазон: | 00,254 x 0,254 (мм) |
| Способ вождения: | 1/64 Рабочий цикл | Операционная температура: | -40°C к +70°C |
| Температура хранения.: | -40°C до +85°C | Напряжение питания: | 2.8V |
| Пин-номер: | 7 штырей заголовка | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.54 дюймовый OLED дисплейный модуль,модуль дисплея 128x64 OLED,Модуль дисплея OLED с высокой контрастностью |
||
Механические размеры
Определение пин интерфейса
| ПИН-код | СИМБОЛ | Описания |
| 1 | ГНД | Основа логической схемы |
| 2 | VDD | Энергоносители логики |
| 3 | SCK | Серийный вход часов. |
| 4 | SDA | Серийный ввод данных. |
| 5 | РСТ | Этот шприц сжимается на сигнал.Когда шприц низкий, инициализация чипа выполняется. |
|
6 |
DC |
Этот пин - это пин управления данными/командой.Когда пин поднимется высоко и будет выбран серийный режим интерфейса, данные на SDIN Когда это будет сделано, данные в SDIN будут переданы в регистр команд. |
| 7 | CS | Chip Select.Chip выбирается, когда CS0="L". |
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания для логики | VDD | -Нет.3 | 4 | V |
| Напряжение питания для дисплея | ВКК | 8 | 17 | V |
| Операционная температура | TOP | -40 | 70 | В |
| Температура хранения | TSTG | -40 | 85 | В |
| Продолжительность жизни (220 cd/m2) | 13,000 | - | час | |
| Продолжительность жизни (200 cd/m2) | 15,000 | - | час | |
| Продолжительность жизни (180 cd/m2) | 16,000 | - | час |
Характеристики постоянного тока
| Характеристики | Символ | Условия | Минуты | Тип | Макс | Единица |
| Напряжение питания для логики | VDD | 1.65 | 2.8 | 3.3 | V | |
| Напряжение питания для дисплея | ВКК | 11.5 | 12 | 12.5 | V | |
| Вклад высокого уровня | ВИЧ | 0.8×VDD | - | - | V | |
| Ввод низкого уровня | VIL | - | - | 0.2×VDD | V | |
| Высокий уровень выпуска | VOH | IOUT = 100μA, 3,3 МГц | 0.9×VDD | - | - | V |
| Выпуск низкого уровня | VOL | IOUT = 100μA, 3,3 МГц | - | - | 0.1×VDD | V |
|
Поток подачи VDD VDD = 2,8V, VCC = 12, IREF = 10uA, нет Прикрепленная панель, Дисплей включен, все включено, |
IDD | Контраст = FFh | - | 90 | 110 | μA |
|
Поток подачи ВЦК VDD = 2,8V, VCC = 12, IREF = 10uA, без панели прикрепленный, Дисплей включен, все включено |
МКК | - | 450 | 580 | μA | |
|
Выпуск сегмента Текущий, VDD = 2,8 В, VCC = 12 В, IREF=10uA, Дисплей включен. |
ISEG | Контраст=FFh | 280 | 310 | 340 | μA |
| Контраст=AFh | - | 215 | - | |||
| Контраст=7Fh | - | 155 | - | |||
| Контраст=3Fh | - | 78 | - | |||
| Контраст=0Fh | 20 | - | ||||
| Текущий режим покоя для VDD | ИДД, СНИМ |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- | - | 10 | μA |
| Текущий режим покоя для VCC | ICC, СЛЕП |
VDD = 1,65V ~ 3,3V, VCC = 7V ~ 16V Экран выключен, нет. прикрепленная панель |
- | - | 10 | μA |

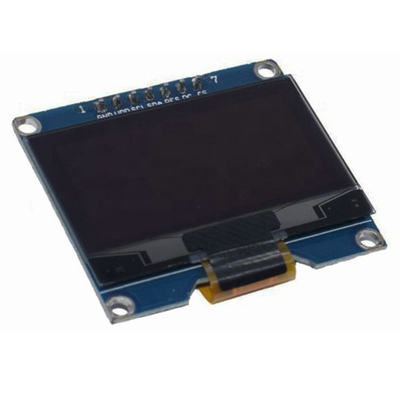

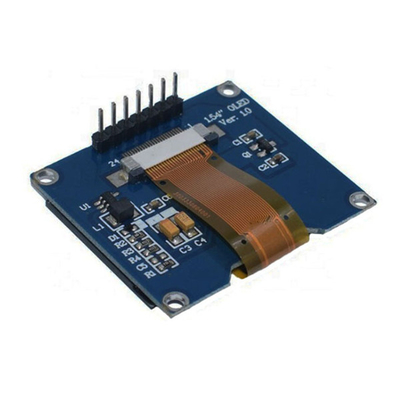

Изображение продукта
